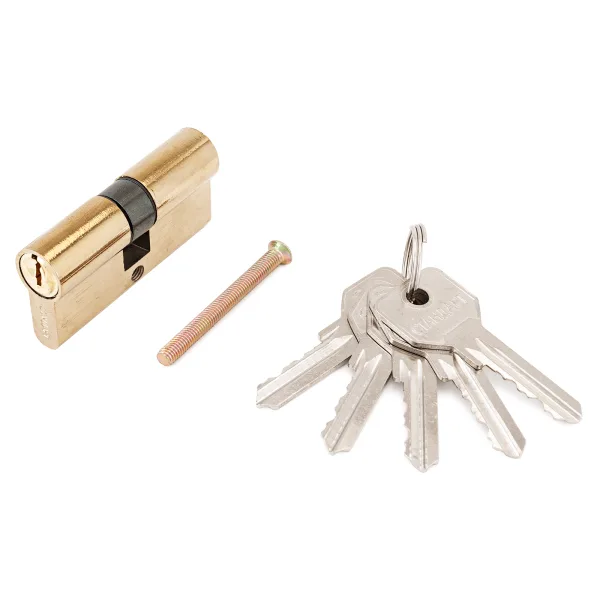

Стандарт Z.I.70-5K (25x10x35) BP 5кл англ.ключ ключ Цилиндровый механизм(120 12)

Цилиндровый механизм Стандарт Z.I.70-5K

Стандарт Z.I.70-5K — цилиндровый механизм европейского профиля для комплектации врезного дверного замка. Модель выполнена в конфигурации ключ/ключ: с обеих сторон двери отпирание и запирание выполняется ключом. Такое исполнение подходит для дверей, где внутренняя поворотная ручка на цилиндре не требуется.

Общая длина корпуса составляет 70 мм, а размерная схема обозначена как 25×10×35 мм. В этой записи 25 и 35 мм характеризуют части механизма по разные стороны от центральной зоны кулачка, поэтому при подборе важна не только суммарная длина. Несимметричное расположение кулачка необходимо сопоставить с положением замка относительно внутренней и наружной поверхностей двери.

Назначение и сценарии применения

Механизм используют при установке нового врезного замка с посадочным местом под евроцилиндр либо при замене изношенного цилиндра без замены всего корпуса замка. Он может применяться в совместимой входной или межкомнатной двери, если совпадают профиль, длина, расположение кулачка и крепежного отверстия. Подобрать другие цилиндровые механизмы имеет смысл, если для конкретного дверного полотна требуется иная длина, симметрия или конфигурация ключ/вертушка.

Модель оснащена пятиштифтовым механизмом под английский ключ. Показатель секретности составляет 4500. В комплект входят пять ключей, что удобно, когда доступ нужен нескольким пользователям или требуется сохранить запасной экземпляр. Корпус изготовлен из стали, ротор — из цинкового сплава. Цвет исполнения — золото, обозначение покрытия модели — BP.

Что проверить перед заказом

Снимите размер установленного цилиндра от центра крепежного винта до обеих торцевых сторон. Для этой модели полученные значения должны соответствовать схеме 25×10×35 мм и общей длине 70 мм. Определите, на какую сторону двери должны приходиться отрезки 25 и 35 мм: перестановка сторон может привести к нежелательному выступанию корпуса за накладку либо к его чрезмерному углублению.

• Убедитесь, что замок рассчитан на цилиндр европейского профиля.
• Сопоставьте форму и положение кулачка со снятым механизмом и корпусом замка.
• Проверьте, подходит ли исполнение ключ/ключ для выбранной двери и требований к выходу из помещения.
• Учитывайте толщину полотна, накладок и броненакладок при определении необходимой длины.
• Перед заказом уточните требуемую длину крепежного винта и наличие необходимых монтажных деталей.

Особенности конструкции и эксплуатации

Кулачок выступает из плоскости механизма на 30 градусов. Такая геометрия должна учитываться при сравнении с установленным цилиндром. Для корректной работы корпус не следует ставить с перекосом или зажимать крепежом: после установки ключ должен поворачиваться без заеданий при открытой двери, а кулачок — свободно взаимодействовать с замком.

При монтаже не используйте электроинструмент. Крепеж следует затягивать вручную, без чрезмерного усилия. Это снижает риск повреждения резьбы, деформации цилиндра и последующего тугого вращения ключа. До окончательной проверки не закрывайте дверь: сначала несколько раз проверьте запирание и отпирание при открытом полотне.

Характеристики

Итог

Стандарт Z.I.70-5K подойдет для замены или комплектации врезного замка, рассчитанного на евроцилиндр длиной 70 мм с несимметричной схемой 25×10×35 мм. Основные ориентиры выбора — совпадение размеров по обе стороны от кулачка, конфигурация ключ/ключ и посадочный профиль. Точная проверка этих параметров до покупки важнее внешнего сходства механизмов.
