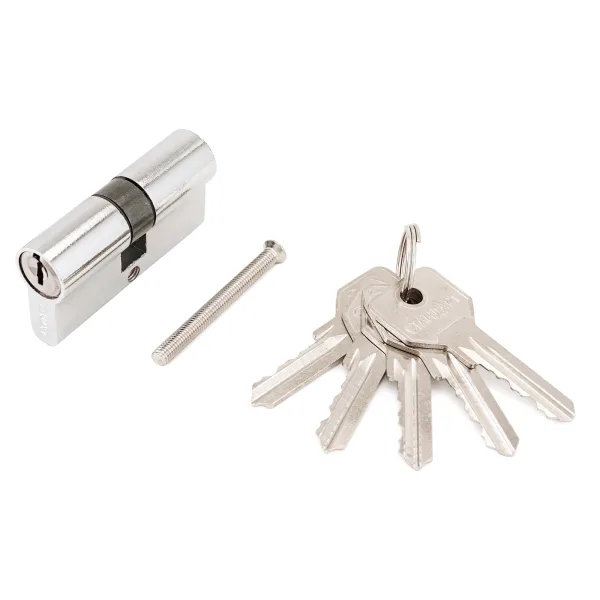

Стандарт Z.I.70-5K (25x10x35) CP 5кл англ.ключ ключ Цилиндровый механизм(120 12)

Цилиндровый механизм Стандарт Z.I.70-5K

Стандарт Z.I.70-5K — цилиндровый механизм европейского профиля для врезного дверного замка. Модель выполнена в конфигурации ключ/ключ: для отпирания и запирания с каждой стороны двери используется английский ключ. Такое исполнение подходит для дверей, где управление цилиндром изнутри поворотной ручкой не требуется.

Общая длина корпуса составляет 70 мм. Размерная схема 25×10×35 мм означает две стороны длиной 25 и 35 мм, разделенные центральной зоной кулачка шириной 10 мм. Асимметричная компоновка важна при подборе: цилиндр необходимо ориентировать нужной стороной относительно наружной и внутренней поверхности двери. Для замены существующего механизма сравнивайте не только общую длину, но и оба расстояния от центра крепежного отверстия или кулачка до торцов.

Назначение и особенности модели

Механизм предназначен для установки во врезной замок, рассчитанный на цилиндр европейского профиля. Он может применяться при первичной комплектации двери или для замены цилиндра с совпадающими посадочной формой и размерной схемой. Среди других вариантов для дверных замков можно подобрать цилиндровые механизмы с иной длиной, симметрией или способом управления.

Корпус и рабочие элементы изготовлены из стали и цинкового сплава, ротор — из цинкового сплава. Цвет модели — хром. Цилиндр имеет 5 пинов, а значение секретности составляет 4500 комбинаций. Выступающий под углом 30 градусов кулачок конструктивно препятствует прямому выбиванию механизма из двери.

Комплект включает пять английских ключей. Это удобно, когда доступ нужен нескольким пользователям или требуется сохранить резервный ключ. Перед покупкой стоит заранее определить необходимое количество экземпляров и убедиться, что конфигурация ключ/ключ подходит для выбранного сценария эксплуатации.

Что проверить перед заказом

• Общую длину: для этой модели она равна 70 мм.
• Размеры сторон: от центральной зоны предусмотрены плечи 25 и 35 мм.
• Ориентацию: определите, какая сторона цилиндра должна быть обращена наружу, а какая внутрь помещения.
• Профиль замка: посадочное место должно быть рассчитано на евроцилиндр.
• Тип управления: с обеих сторон используется ключ; внутренней поворотной ручки нет.
• Выступание: после установки цилиндр не должен чрезмерно выходить за плоскость накладки или дверной фурнитуры.

Не выбирайте механизм только по суммарной длине. Два цилиндра по 70 мм могут иметь разное распределение сторон и поэтому по-разному располагаться в полотне. Для точного сравнения снимите размеры установленного цилиндра либо сверьте маркировку и положение центрального крепежного отверстия.

Характеристики

Рекомендации по установке

Перед монтажом сопоставьте механизм со снятым цилиндром и проверьте свободное положение кулачка. Работайте при открытой двери, чтобы сохранить доступ к торцу замка. Крепеж затягивайте только вручную и без чрезмерного усилия: при установке этой модели нельзя использовать электроинструмент. После фиксации несколько раз проверьте поворот каждого ключа и работу замка при открытой двери, а затем повторите проверку при закрывании.

Стандарт Z.I.70-5K подойдет, если врезному замку требуется евроцилиндр длиной 70 мм с асимметрией 25/35 и управлением ключом с обеих сторон. Точное совпадение размеров, ориентации и посадочного профиля — главное условие корректного выбора.
