Стандарт Z.I.70В-5K (25Bx10x35) BP 5кл англ.ключ верт. Цилиндровый механизм(120 12)

Цилиндровый механизм Стандарт Z.I.70В-5K

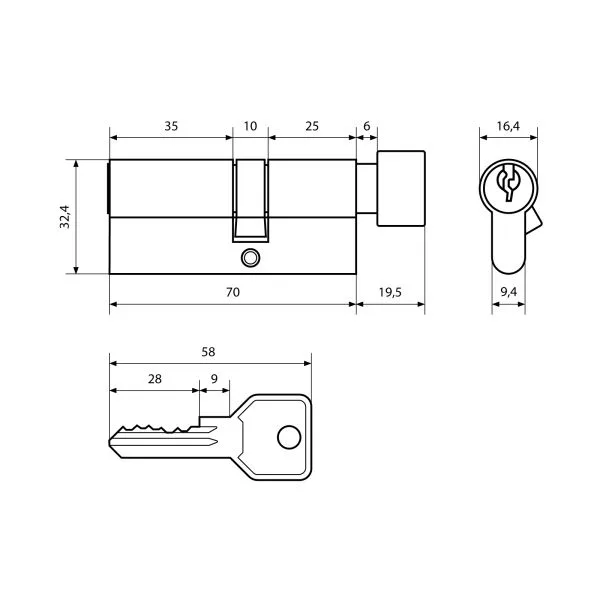

Стандарт Z.I.70В-5K — цилиндровый механизм европейского профиля для установки во врезной дверной замок. Модификация с артикулом 0000005532 имеет общую длину 70 мм и асимметричную схему 25В×10×35 мм. Управление выполнено по принципу ключ/вертушка: с одной стороны дверь запирается английским ключом, а с другой — поворотной ручкой без ключа.

Такая конструкция удобна там, где с внутренней стороны требуется регулярно открывать и закрывать замок вертушкой. При выборе важно учитывать не только суммарную длину цилиндра, но и положение кулачка относительно краев двери: участки по разные стороны от центральной зоны имеют неодинаковую длину. В обозначении 25В×10×35 буква «В» показывает сторону расположения вертушки — она находится на участке 25 мм.

Параметры модели

Механизм выполнен в золотом цвете, обозначение исполнения — BP. В конструкции применяются сталь и цинковый сплав: корпус и ключи изготовлены из стали, ротор — из цинкового сплава, вертушка — из алюминиевого сплава. Механизм имеет пять пинов и секретность 4500 комбинаций. В комплект входят пять английских ключей. Гарантийный срок составляет один год.

Модель подходит для замены цилиндра в совместимом врезном замке европейского профиля. Перед покупкой необходимо снять размеры старого механизма от центра крепежной зоны к наружной и внутренней сторонам двери. Значения должны соответствовать схеме 25В×10×35 мм, а вертушка — находиться с требуемой стороны. Если дверь оснащена декоративными или защитными накладками, учитывайте их толщину: после установки цилиндр не должен чрезмерно выступать за плоскость фурнитуры или оказаться глубоко утопленным.

Что проверить перед заказом

• общую длину установленного цилиндра — для этой модели она равна 70 мм;
• размеры от центральной зоны до обеих сторон — 25 и 35 мм;
• расположение вертушки именно со стороны участка 25 мм;
• совместимость корпуса замка с цилиндром европейского профиля;
• соответствие золотого цвета дверным ручкам и накладкам;
• состояние крепежа и его подходящую длину.

Если нужен другой размер или вариант управления, сравните модель с другими цилиндровыми механизмами. Для корректной замены особенно важно не путать эту асимметричную версию 25/35 с цилиндрами 30/40 или симметричными моделями: одинаковая суммарная длина не гарантирует правильного положения вертушки и кулачка относительно полотна.

Характеристики

Рекомендации по установке

До монтажа сопоставьте новый и снятый цилиндры, проверьте положение вертушки и свободный ход механизма. Устанавливайте изделие без ударной нагрузки и перекоса. Для этой модели нельзя применять электроинструмент: крепеж следует затягивать вручную и без чрезмерного усилия. После установки несколько раз проверьте поворот ключа и вертушки при открытой двери, а затем проконтролируйте работу замка при закрывании.

Стандарт Z.I.70В-5K подойдет для плановой замены цилиндрового механизма, если замок рассчитан на европейский профиль, требуется схема ключ/вертушка, а замеры точно соответствуют 25В×10×35 мм. Правильная проверка сторон до заказа помогает сохранить удобное положение внутренней вертушки и избежать несовпадения цилиндра с толщиной двери и накладок.
