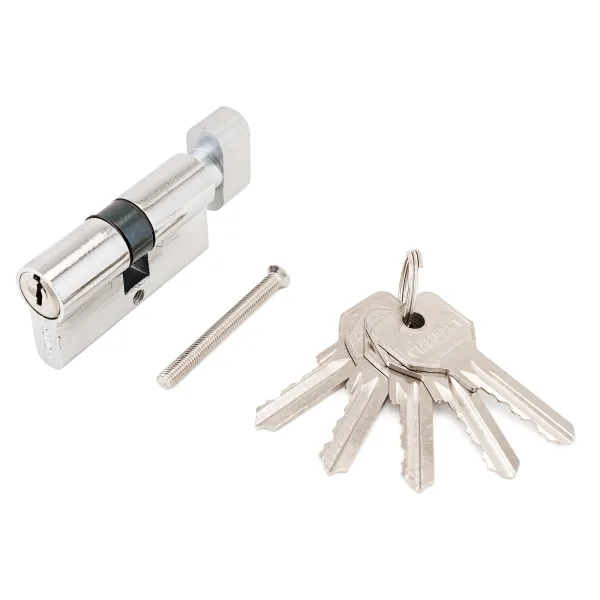

Стандарт Z.I.70В-5K (25Bx10x35) CP 5кл англ.ключ верт. Цилиндровый механизм(120 12)

Цилиндровый механизм Стандарт Z.I.70В-5K

Стандарт Z.I.70В-5K — цилиндровый механизм европейского профиля для совместимых врезных дверных замков. Модель имеет общую длину 70 мм и асимметричную размерную схему 25Вх10х35 мм. С наружной стороны замок управляется английским ключом, а со стороны помещения — вертушкой. Такое исполнение подходит для двери, на которой требуется закрывание изнутри без использования ключа.

Обозначение CP соответствует хромированному цвету исполнения. Корпус изготовлен из стали, ротор — из цинкового сплава, вертушка — из алюминиевого сплава. Механизм оснащен пятью пинами, заявленная секретность составляет 4500 комбинаций. В комплект входят пять стальных ключей.

Размеры и выбор стороны

При подборе цилиндра важна не только общая длина, но и расстояние от центра крепежного отверстия до каждой стороны. У этой модели размер записан как 25Вх10х35 мм: 25 мм приходится на сторону с вертушкой, 10 мм занимает центральная часть размерной схемы, 35 мм — противоположная сторона. Поэтому механизм длиной 70 мм с другим распределением сторон не следует считать прямой заменой.

Перед покупкой снимите размеры установленного цилиндра либо измерьте дверь вместе с накладками. Проверьте, с какой стороны должна находиться вертушка, и сопоставьте положение центрального крепежного отверстия. После установки торцы цилиндра не должны мешать работе ручки и защитных накладок. Если требуется сравнить модели с другой длиной или конфигурацией, воспользуйтесь разделом цилиндровые механизмы для дверных замков.

Совместимость и ограничения

Модель предназначена для врезного замка, рассчитанного на цилиндр европейского профиля. Совместимость нельзя определять только по общей длине 70 мм: необходимо одновременно проверить профиль посадочного места, размер 25Вх10х35 мм, сторону вертушки и расположение крепежного отверстия. Механизм ключ/ключ того же размера отличается способом управления и не является идентичным вариантом.

Пять пинов и секретность 4500 характеризуют конструкцию механизма, но не заменяют комплексную защиту двери. Итоговая устойчивость узла зависит также от замка, дверного полотна, ответной части и защитной фурнитуры. Для входной двери отдельно оцените необходимость совместимой броненакладки и требования к уровню защиты всего дверного блока.

Практические рекомендации

• До демонтажа старого цилиндра определите, с какой стороны двери нужна вертушка.
• Сравните размер от центра крепежного отверстия до обоих торцов с размерной схемой 25Вх10х35 мм.
• Убедитесь, что английский профиль ключа и схема ключ/вертушка подходят для вашего сценария использования.
• Сверьте длину штатного крепежного винта с толщиной корпуса замка и двери.
• Устанавливайте механизм без перекоса и не используйте электроинструмент.
• После монтажа сначала проверьте поворот ключа и вертушки при открытой двери, затем аккуратно проверьте запирание двери.

Характеристики

Итог

Стандарт Z.I.70В-5K подходит для замены цилиндра европейского профиля, когда необходимы общая длина 70 мм, асимметрия 25Вх10х35 мм и управление ключом с одной стороны и вертушкой с другой. Главные условия правильного выбора — совпадение обеих размерных частей, стороны вертушки и профиля посадочного места.
