Стандарт Z.I.80В-5K (30Bx10x40) CP 5кл англ.ключ верт. Цилиндровый механизм(120 12)

Цилиндровый механизм Стандарт Z.I.80В-5K CP

Стандарт Z.I.80В-5K CP — цилиндровый механизм европейского профиля для комплектации или замены личинки во врезном дверном замке. Общая длина модели составляет 80 мм, а размерная схема обозначена как 30В×10×40 мм. Буква «В» указывает сторону с вертушкой: из помещения замком можно управлять поворотной ручкой, а с наружной стороны для отпирания применяется английский ключ.

Такая компоновка удобна для дверей, где требуется быстрое запирание изнутри без ключа. Модель подходит для установки в совместимый врезной замок с посадочным местом под евроцилиндр. Ее можно рассматривать при замене изношенного механизма, подборе цилиндра к новому корпусу замка или оснащении двери механизмом формата «ключ — вертушка».

Размер и особенности модели

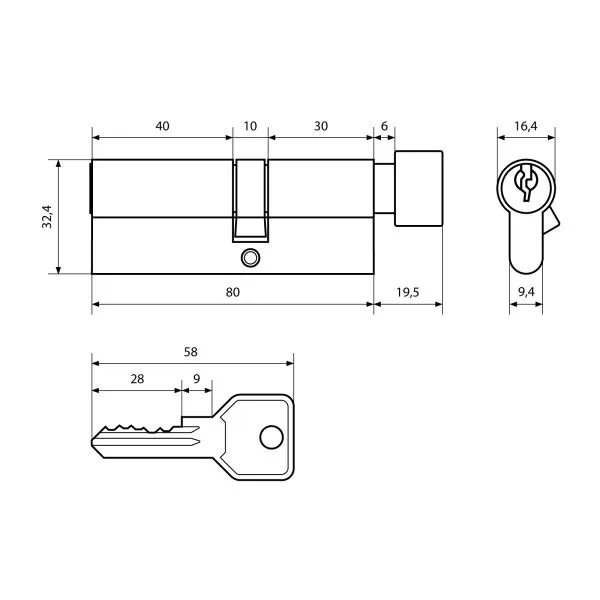

При выборе цилиндра важна не только общая длина 80 мм, но и распределение длины относительно центральной части: 30 мм со стороны вертушки и 40 мм с противоположной стороны. Асимметричный типоразмер позволяет подобрать положение цилиндра с учетом толщины дверного полотна, накладок и броненакладки. После установки корпус не должен заметно выступать за плоскость защитной фурнитуры.

Механизм имеет пять пинов и заявленную секретность 4500 комбинаций. Корпус и элементы цилиндра изготовлены из стали и цинкового сплава, ротор — из цинкового сплава, вертушка — из алюминиевого сплава. Цвет CP соответствует хромированному исполнению, поэтому модель уместно сочетать с дверными ручками и накладками аналогичного оттенка.

В обозначении Z.I.80В-5K отражены тип ключа, наличие вертушки, длина и количество ключей. Для наружной стороны используются английские ключи; в комплекте предусмотрено пять ключей. Гарантийный срок составляет один год.

Совместимость и ограничения

Механизм предназначен для врезных замков с европейским профилем цилиндра. Совпадения общей длины недостаточно: перед покупкой необходимо проверить расстояния от центра крепежного отверстия до наружной и внутренней сторон двери. Для этой модели нужны стороны 40 и 30 мм, причем вертушка должна располагаться со стороны отрезка 30 мм.

Следует также сопоставить форму посадочного места, положение кулачка, толщину декоративных накладок и направление установки. Для поиска моделей другого размера или исполнения удобно перейти в раздел цилиндровые механизмы и сравнить варианты по длине, типу ключа и наличию вертушки.

Что проверить перед заказом

• Измерьте установленный цилиндр от центра крепежного винта отдельно в обе стороны.
• Убедитесь, что размер 30/40 мм соответствует толщине двери вместе с накладками.
• Проверьте, что вертушка должна находиться именно со стороны 30 мм.
• Сопоставьте европейский профиль и положение кулачка с корпусом врезного замка.
• Уточните подходящую длину крепежного винта для конкретной двери и замка.
• Заранее определите, подходит ли хромированное исполнение к установленной фурнитуре.

Характеристики

Рекомендации по установке

Перед монтажом проверьте работу ключей и вертушки без нагрузки. Устанавливайте механизм вручную, без перекоса и чрезмерного усилия. Для этой модели нельзя применять электроинструмент: крепеж следует затягивать ручным инструментом, чтобы не повредить корпус и внутренние элементы. После установки проверьте поворот ключа и вертушки сначала при открытой двери и только затем при закрытой.

Стандарт Z.I.80В-5K CP подойдет, если замку требуется евроцилиндр длиной 80 мм с асимметрией 30/40 мм, английским ключом снаружи и вертушкой изнутри. Точные замеры двери и правильная ориентация сторон помогут избежать выступания корпуса и затрудненного хода механизма.
