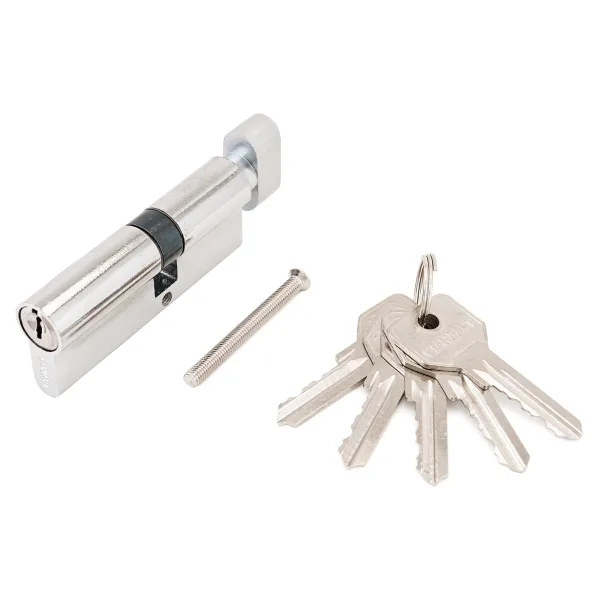

Стандарт Z.I.80В-5K (30x10x40B) CP 5кл англ.ключ верт. Цилиндровый механизм(120 12)

Цилиндровый механизм Стандарт Z.I.80В-5K 30x10x40В мм

Стандарт Z.I.80В-5K — цилиндровый механизм европейского профиля для совместимых врезных замков. Модель имеет общую длину 80 мм и конфигурацию 30x10x40В мм. С наружной стороны замок открывается английским ключом, а со стороны помещения используется вертушка. Такое исполнение удобно там, где дверь требуется запирать изнутри без ключа.

Буква «В» в обозначении размера указывает сторону вертушки: в этой модификации она расположена на стороне 40 мм. Это важное отличие от цилиндров с обратной ориентацией и от симметричных моделей. При подборе недостаточно совпадения только общей длины 80 мм — необходимо отдельно проверить расстояние от центра крепежного отверстия до наружного и внутреннего краев цилиндра.

Назначение и сценарии применения

Механизм используют для замены цилиндра в дверном врезном замке с подходящим европейским профилем. Он подойдет, если существующая конфигурация посадочного места рассчитана на размер 30x10x40В мм, а вертушка должна находиться со стороны помещения. Замена цилиндра позволяет сохранить совместимый корпус замка, однако перед покупкой нужно убедиться, что совпадают профиль, длина сторон и положение управляющей вертушки.

Модель относится к группе цилиндровых механизмов, среди которых варианты различаются общей длиной, смещением относительно крепежного отверстия, типом ключа и направлением вертушки. Для корректного сравнения измеряйте старый цилиндр после демонтажа либо сверяйтесь с техническими параметрами двери и замка.

Материалы и основные особенности

Корпус и ключи изготовлены из стали, ротор — из цинкового сплава, а вертушка — из алюминиевого сплава. Цвет исполнения — хром. Пиновый механизм рассчитан на английский ключ, количество пинов — 5, показатель секретности — 4500. В комплект входят пять ключей, что удобно для распределения между несколькими пользователями без немедленного изготовления дубликатов.

Формат «ключ/вертушка» требует правильной ориентации при выборе: ключевая сторона должна выходить наружу, а сторона с вертушкой — внутрь помещения. Модель не следует выбирать только по внешнему виду или цвету покрытия. Даже небольшое несовпадение длины плеч может привести к чрезмерному выступанию цилиндра либо затруднить его установку под дверную фурнитуру.

Что проверить перед заказом

• Общую длину: для этой модели она равна 80 мм.
• Размер сторон: конфигурация составляет 30x10x40В мм, вертушка расположена на стороне 40 мм.
• Профиль: корпус замка должен быть рассчитан на цилиндровый механизм европейского профиля.
• Ориентацию: заранее определите наружную и внутреннюю стороны двери.
• Посадку: цилиндр не должен мешать накладкам, ручкам и другим элементам дверной фурнитуры.
• Крепеж: сопоставьте используемый фиксирующий винт с толщиной замка и двери.

Для измерения снимите старый механизм и определите расстояния от центра крепежного отверстия до обоих торцов. Учитывайте толщину декоративных накладок. Если прежний цилиндр заметно выступал или был утоплен, ориентируйтесь не только на его номинал, но и на фактическое положение относительно поверхности фурнитуры.

Характеристики

Рекомендации по установке

Перед монтажом проверьте работу ключей и вертушки без приложения избыточного усилия. Совместите цилиндр с посадочным местом и фиксируйте его штатным винтом вручную, не допуская перекоса и перетяжки. Электроинструмент при установке использовать нельзя. После сборки несколько раз проверьте отпирание и запирание при открытой двери, а затем повторите проверку при закрытой двери.

Стандарт Z.I.80В-5K стоит выбирать для врезного замка, когда необходим европейский цилиндр длиной 80 мм с разбивкой 30x10x40В, хромированным исполнением и внутренней вертушкой на стороне 40 мм. Точное совпадение размеров и ориентации важнее общего сходства с прежним механизмом.
