Стандарт Z.I.80В-5K (35Bx10x35) CP 5кл англ.ключ верт. Цилиндровый механизм(120 12)

Цилиндровый механизм Стандарт Z.I.80В-5K

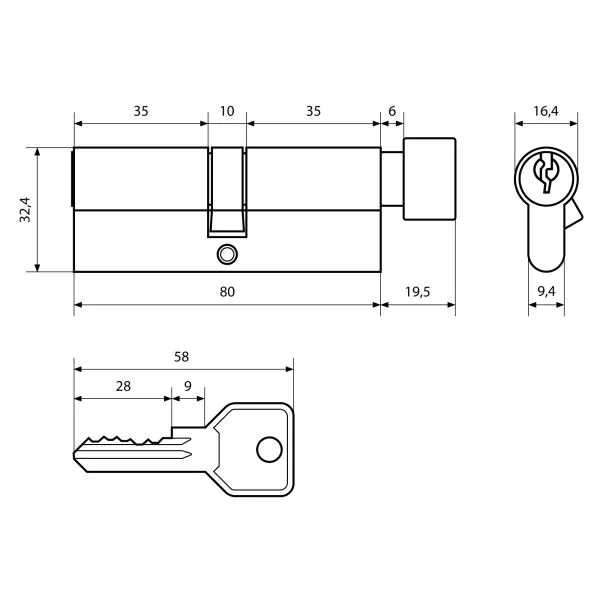

Стандарт Z.I.80В-5K — цилиндровый механизм европейского профиля для врезного дверного замка. Модель имеет общую длину 80 мм и размерную схему 35В×10×35 мм: буква «В» обозначает сторону с вертушкой, центральные 10 мм относятся к средней части корпуса. Такое исполнение удобно для двери, которую требуется запирать снаружи ключом, а изнутри — поворотом вертушки.

Механизм относится к моделям с английским ключом. В цилиндре используется 5 пинов, заявленная секретность составляет 4500 комбинаций. В комплект входят 5 ключей. Хромированное цветовое исполнение подходит к дверной фурнитуре схожего оттенка, однако главным критерием выбора остается не внешний вид, а точное совпадение размеров и конфигурации с замком и дверным полотном.

Назначение и сценарии применения

Модель предназначена для замены цилиндра во врезном замке европейского профиля либо для комплектации нового совместимого замка. Формат ключ/вертушка позволяет открывать и закрывать дверь изнутри без ключа. Это практично для входных и межкомнатных дверей в тех случаях, когда конструкция двери, замка и требования к эксплуатации допускают цилиндр с внутренней вертушкой.

Если подбирается не только цилиндр, но и остальные элементы запирающей системы, полезно сравнить модели в разделе цилиндровые механизмы. При сравнении учитывайте общую длину, распределение размеров относительно центра крепежного винта, сторону вертушки, форму профиля и тип ключа.

Размер и совместимость

Обозначение 35В×10×35 мм важно читать с учетом ориентации двери. Сторона длиной 35 мм с отметкой «В» должна располагаться со стороны помещения, где требуется вертушка. Вторая сторона длиной 35 мм рассчитана на управление ключом. Равные плечи не отменяют необходимости проверить толщину полотна, накладок и броненакладок: после установки корпус цилиндра не должен чрезмерно выступать за плоскость защитной фурнитуры.

Перед заказом извлеките установленный цилиндр безопасным способом и измерьте обе стороны от центра отверстия крепежного винта. Сопоставьте результат со схемой 35В×10×35 мм, проверьте расположение вертушки и убедитесь, что замок рассчитан на евроцилиндр. Не выбирайте механизм только по общей длине 80 мм: два цилиндра одинаковой длины могут иметь другое распределение плеч или отличаться стороной управления.

Материалы и исполнение

В конструкции применяются сталь и цинковый сплав. Корпус и ключи выполнены из стали, ротор — из цинкового сплава, вертушка — из алюминиевого сплава. Цвет модели — хром. Эти сведения помогают сопоставить изделие с ручками, накладками и другой видимой фурнитурой, но не заменяют проверку геометрической совместимости.

Практические рекомендации

• До демонтажа старого механизма зафиксируйте, с какой стороны двери находится вертушка.
• Измеряйте каждое плечо цилиндра отдельно от центра крепежного отверстия.
• Сравните профиль, положение кулачка и габариты старой детали с новой моделью.
• Проверьте, что все пять ключей свободно входят в цилиндр и поворачиваются без чрезмерного усилия.
• При установке не используйте электроинструмент: затягивайте крепление вручную, не допуская перекоса и перетяжки.
• После монтажа сначала проверьте работу ключа и вертушки при открытой двери, а затем — совместную работу цилиндра и замка.

Характеристики

Итог

Стандарт Z.I.80В-5K подойдет для совместимого врезного замка, если требуется евроцилиндр длиной 80 мм с равными сторонами по 35 мм, внутренней вертушкой и английским ключом. Для правильного выбора заранее проверьте размеры от центра крепежного отверстия, ориентацию вертушки и посадочный профиль, а монтаж выполняйте вручную без электроинструмента.
