Стандарт Z.I.90В-5K (30Bx10x50) CP 5кл англ.ключ верт. Цилиндровый механизм(120 12)

Цилиндровый механизм Стандарт Z.I.90В-5K

Стандарт Z.I.90В-5K — цилиндровый механизм европейского профиля для установки во врезной дверной замок. Модель выполнена по схеме ключ-вертушка: с наружной стороны дверь отпирается английским ключом, а со стороны помещения используется поворотная вертушка. Такое исполнение удобно для входных и межкомнатных дверей, когда изнутри требуется закрывать замок без ключа.

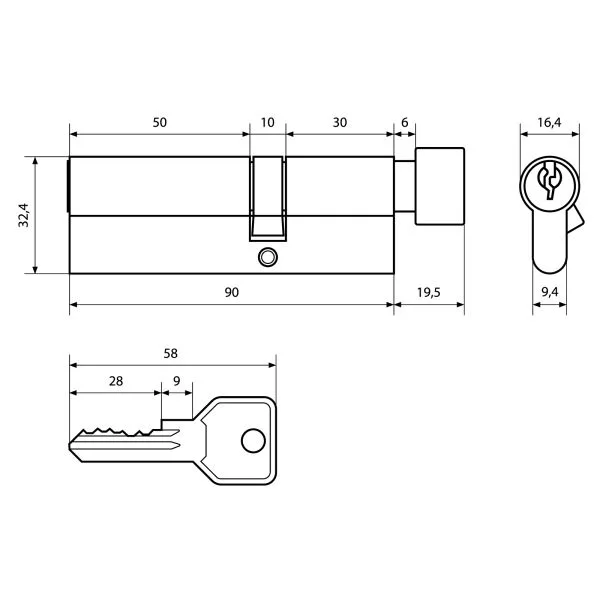

Общая длина цилиндра составляет 90 мм. Конфигурация обозначена как 30В×10×50 мм: сторона длиной 30 мм находится со стороны вертушки, центральные 10 мм приходятся на область кулачка, а противоположная сторона имеет длину 50 мм. Цилиндр асимметричный, поэтому при подборе важно учитывать не только суммарную длину, но и ориентацию его сторон относительно дверного полотна.

Основные особенности модели

Механизм рассчитан на английский ключ, оснащен пятью пинами и имеет секретность 4500 комбинаций. В комплекте указано пять ключей. Цвет модели — хром: нейтральный металлический оттенок сочетается с распространенной дверной фурнитурой аналогичного цвета. В конструкции применяются сталь и цинковый сплав; корпус и ключи выполнены из стали, ротор — из цинкового сплава, а вертушка — из алюминиевого сплава.

Модель подходит для замены цилиндра в совместимом врезном замке европейского профиля. Другие цилиндровые механизмы могут отличаться общей длиной, соотношением сторон, типом ключа и исполнением с вертушкой или без нее, поэтому выбирать замену следует по размерам конкретной двери и замка.

Что проверить перед заказом

• Общую длину. Для этой модели она равна 90 мм.
• Соотношение сторон. Рабочая конфигурация — 30В×10×50 мм, а не симметричное деление корпуса.
• Положение вертушки. Сторона 30 мм должна быть ориентирована внутрь помещения.
• Профиль замка. Посадочное место должно быть рассчитано на цилиндр европейского профиля.
• Толщину двери и накладок. После установки корпус не должен чрезмерно выступать за поверхность защитной или декоративной фурнитуры.
• Крепление. Сопоставьте положение крепежного отверстия и длину имеющегося винта с замком и дверным полотном.

Для точного подбора извлеките старый цилиндр и измерьте обе стороны от центра крепежной части. Отдельно отметьте, с какой стороны должна находиться вертушка. Ориентироваться только на общую длину недостаточно: цилиндры длиной 90 мм могут иметь разное распределение размеров между внутренней и наружной сторонами.

Характеристики

Рекомендации по установке и эксплуатации

До монтажа проверьте работу ключей и вертушки, не вставляя механизм в дверь. Установите цилиндр без перекоса и закрепите его в соответствии с устройством конкретного замка. Электроинструмент при установке этой модели использовать нельзя: затягивайте крепление вручную, без чрезмерного усилия. После монтажа сначала проверьте плавность поворота ключа и вертушки при открытой двери, а затем убедитесь, что замок корректно работает при закрывании.

Стандарт Z.I.90В-5K подойдет покупателю, которому нужен асимметричный цилиндр 90 мм с внутренней вертушкой, стороной вертушки 30 мм и наружной стороной 50 мм. Правильный выбор определяется совпадением профиля, размеров и ориентации сторон с существующим врезным замком.
