Врезной замок СТАНДАРТ ЗВ1-09СТ

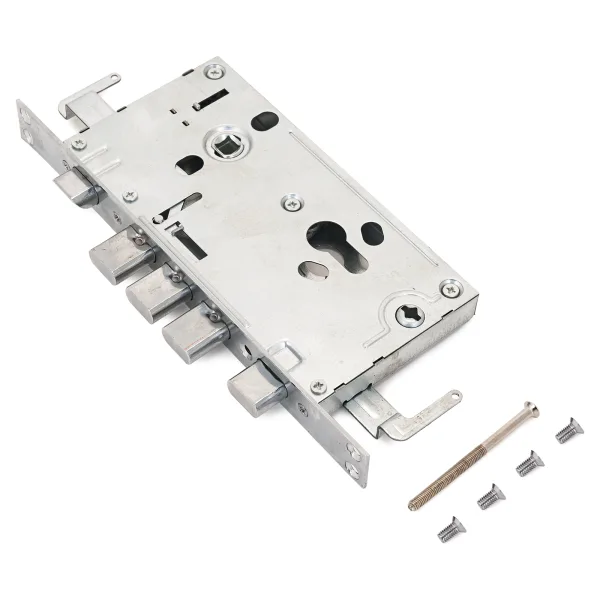

СТАНДАРТ ЗВ1-09СТ — корпус врезного цилиндрового замка, рассчитанный на китайские металлические двери. Модель подходит для замены замка с совпадающей геометрией посадочного места: backset 60 мм, межосевое расстояние 68 мм и врезная часть размером 18×175×90,5 мм. В конструкции предусмотрены реверсивная защелка и три прямоугольных ригеля, поэтому после проверки направления защелки замок можно установить на правую или левую дверь.

Модель следует выбирать прежде всего по размерам, а не только по внешнему сходству. В разделе дверные замки можно сопоставить ЗВ1-09СТ с другими корпусами по типу механизма, межосевому расстоянию, backset и габаритам врезной части.

Назначение и устройство

Замок предназначен для установки в полотно китайской металлической двери. Стальной корпус имеет толщину 0,9 мм. Запирание выполняют три прямоугольных стальных ригеля размером 10×20 мм; их вылет составляет 20 мм. Защелка удерживает закрытую дверь до запирания ригелей и может быть переориентирована под нужное направление открывания.

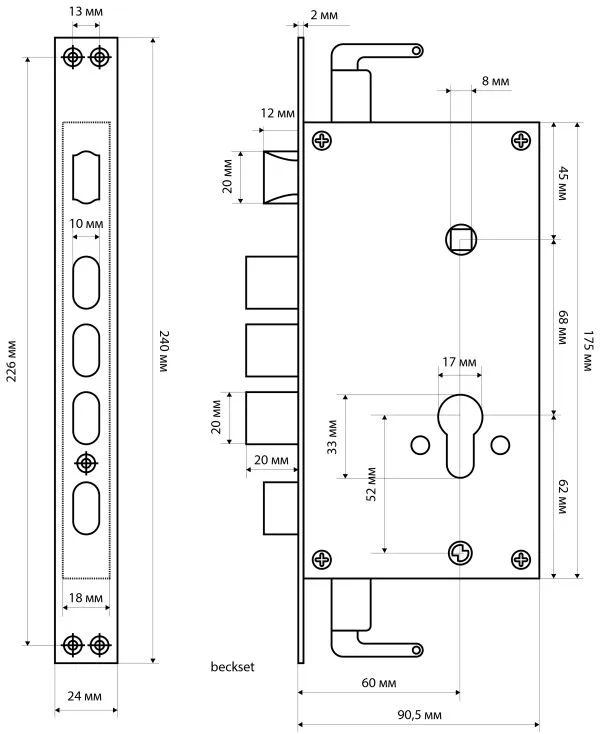

Торцевая планка выполнена в цвете хром и имеет размер 24×240×2 мм. Расстояние между точками ее крепления составляет 226 мм. Для правильного совмещения с дверной фурнитурой также важны расстояние 52 мм от центра механизма секрета до задвижки и межосевой размер 68 мм между осями цилиндра и ручки.

Комплектность и подбор совместимых деталей

ЗВ1-09СТ поставляется без цилиндрового механизма, дверных ручек и ответной планки. Эти элементы подбирают отдельно с учетом толщины двери, формы посадочных отверстий и размеров уже установленной фурнитуры. Отдельный цилиндр должен подходить к цилиндровому типу корпуса и иметь длину, соответствующую толщине полотна вместе с накладками. Ручки должны совпадать по межосевому расстоянию 68 мм и расположению креплений.

Ответную часть необходимо сопоставить с положением защелки и трех ригелей на дверной коробке. Не используйте старую ответную планку автоматически: сначала убедитесь, что проемы совпадают по высоте, ширине и глубине. Крепеж выбирайте по конструкции металлической двери и имеющимся резьбовым точкам.

Что проверить перед заказом

• Назначение двери и форму имеющейся ниши под корпус замка.
• Backset — 60 мм и межосевое расстояние — 68 мм.
• Габариты врезной части — 18×175×90,5 мм.
• Размер торцевой планки — 24×240×2 мм и расстояние между креплениями — 226 мм.
• Расположение защелки, трех ригелей, отверстия под цилиндр и квадрата ручки.
• Толщину полотна для выбора цилиндра, накладок и крепежа.

Для замены желательно снять старый корпус и выполнить замеры штангенциркулем или металлической линейкой. Даже небольшое расхождение торцевой планки или осей может потребовать доработки двери. Если геометрия посадочного места отличается, установку безопаснее поручить специалисту по металлическим дверям.

Характеристики

Итог

СТАНДАРТ ЗВ1-09СТ подойдет для ремонта или замены основного замка китайской металлической двери при полном совпадении установочных размеров. Реверсивная защелка упрощает подбор по направлению открывания, а отсутствие цилиндра и ручек позволяет использовать отдельно выбранную фурнитуру. Перед покупкой особенно важно проверить корпус 18×175×90,5 мм, backset 60 мм, межосевое расстояние 68 мм и размеры торцевой планки.
