СТАРТ ПУШ с прямыми боковинами стандартной высоты SB28W.1/350

Система выдвижения BOYARD СТАРТ ПУШ SB28W.1/350

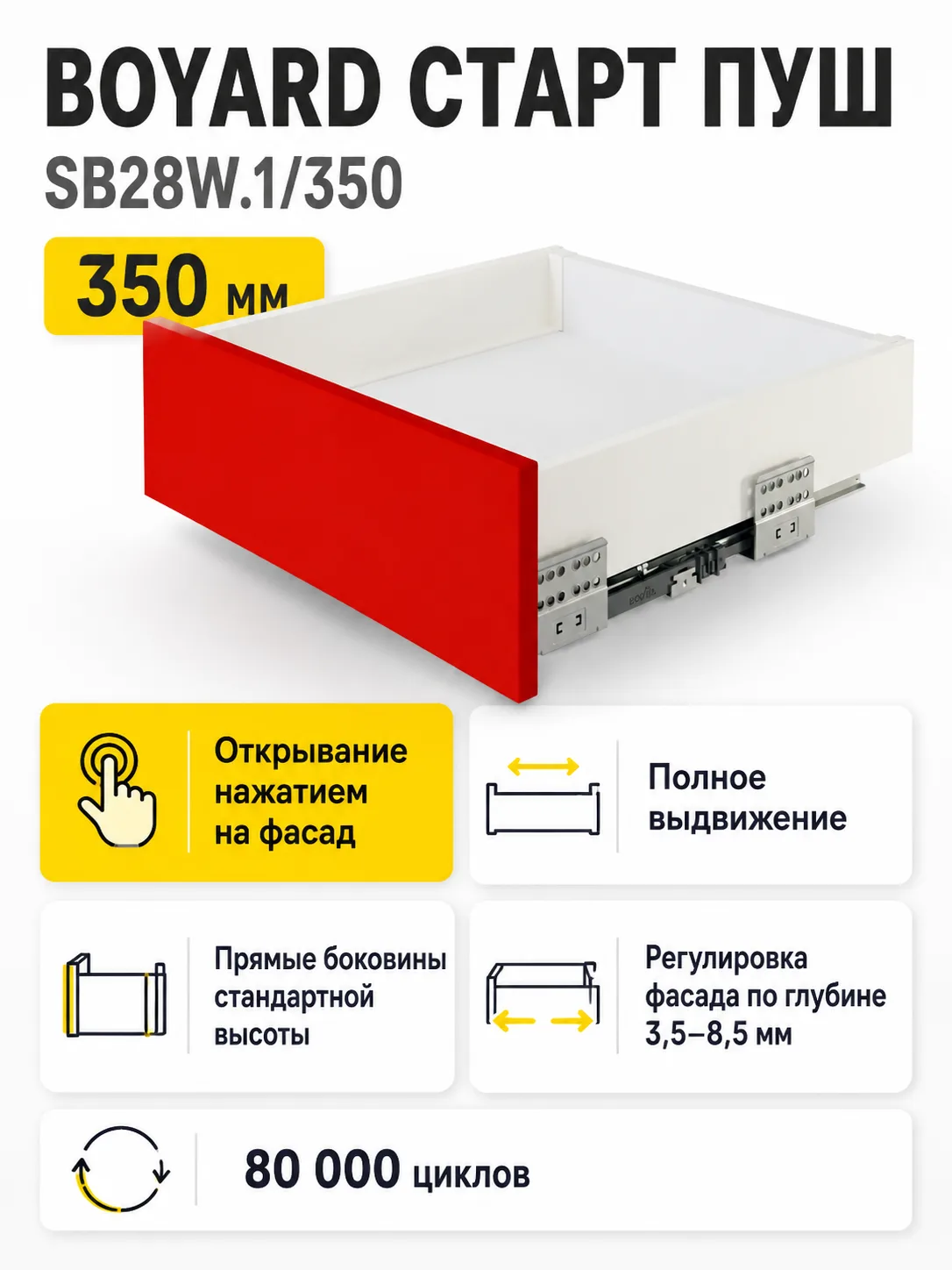

СТАРТ ПУШ SB28W.1/350 — комплект для сборки мебельного выдвижного ящика с прямыми белыми боковинами стандартной высоты. Монтажная длина модели составляет 350 мм. Механизм ПУШ открывает ящик после нажатия на фасад, поэтому система подходит для кухонных модулей, тумб, комодов и другой мебели без наружных ручек.

Направляющие обеспечивают полное выдвижение: содержимое ящика остается доступным по всей глубине. Зубчато-реечный механизм согласует движение левой и правой направляющих, помогая сохранять равномерный ход. Специальный металлический ограничитель механизма ПУШ снижает риск повреждения системы при установке ящика на направляющие и служит упором при использовании вкладного фасада.

Особенности модели SB28W.1/350

Прямые боковины дают ящику лаконичную геометрию, а белое исполнение RAL 9003 Signal white подходит для светлых мебельных корпусов и внутреннего пространства. Регулировочный винт позволяет корректировать положение фасада по глубине в диапазоне от 3,5 до 8,5 мм. Риски на направляющих помогают установить одинаковую регулировку с обеих сторон.

В этой модели нет доводчика. После срабатывания механизма ПУШ ящик следует закрывать рукой до фиксации, не толкая фасад с избыточным усилием. Такое обращение особенно важно для сохранения механизма открывания от нажатия.

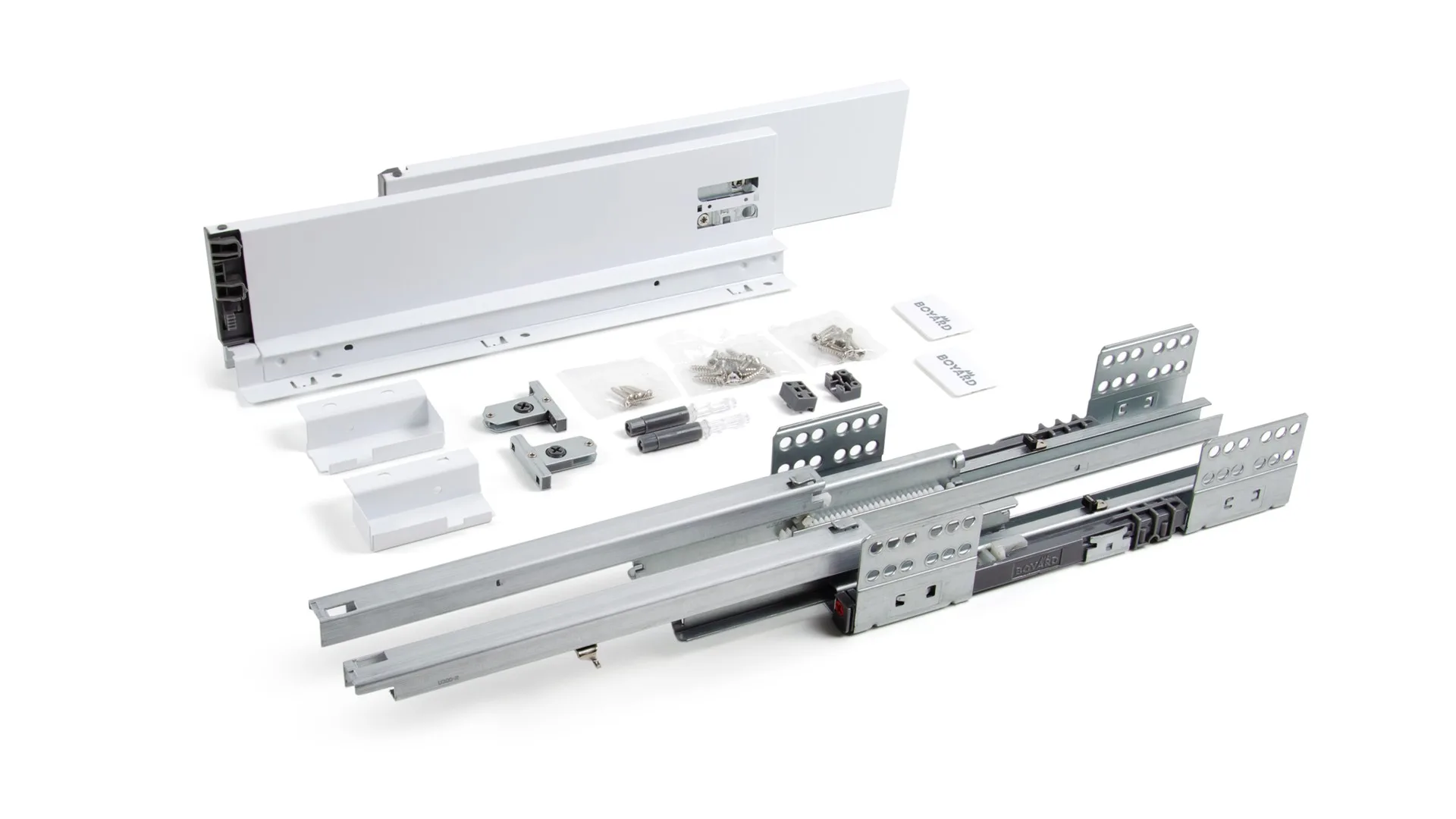

Что входит в комплект

• левая и правая направляющие;
• левая и правая прямые боковины стандартной высоты;
• левый и правый держатели задней стенки;
• левый и правый фиксаторы фасада с саморезами;
• заглушки;
• детали для установки синхронизирующей трубки с крепежом;
• необходимый монтажный крепеж.

Фасад, дно и заднюю стенку изготавливают под размеры проектируемого ящика. Дополнительные рейлинги, их держатели и поворотная синхронизирующая трубка SBS10/1500 в базовый комплект не входят.

Совместимость и выбор

Перед заказом сопоставьте монтажную длину 350 мм с полезной глубиной корпуса, схемой присадки и размерами деталей будущего ящика. Также учитывайте толщину материала дна и задней стенки, тип фасада, требуемые зазоры и доступное пространство для полного выдвижения. Если подбираются и другие мебельные направляющие, сравнивайте не только длину, но и способ открывания, геометрию боковин и наличие доводчика.

Для широкого ящика от 600 мм рекомендуется дополнить систему трубкой SBS10/1500. Она передает нажатие между сторонами механизма и помогает активировать открывание при воздействии на разные участки широкого фасада. Установка трубки изменяет присадку, поэтому ее использование следует предусмотреть на этапе проектирования.

Серия рассчитана на 80 000 циклов открывания и закрывания. Предельная нагрузка зависит от монтажной длины, конструкции ящика и соблюдения схемы установки, поэтому ее необходимо учитывать вместе с массой фасада, дна, задней стенки и предполагаемого содержимого.

Практические рекомендации

1. До изготовления деталей проверьте размеры корпуса и монтажную схему SB28 для длины 350 мм.
2. Убедитесь, что левая и правая направляющие установлены параллельно и на одинаковом уровне.
3. После навешивания фасада выставьте одинаковое положение регулировки с обеих сторон.
4. Проверьте свободное полное выдвижение и срабатывание ПУШ нажатием в рабочей зоне фасада.
5. Закрывайте ящик контролируемым движением руки до фиксации механизма.

Характеристики

Итог

SB28W.1/350 подойдет для сборки белого ящика глубиной, соответствующей монтажной длине 350 мм, когда требуется полное выдвижение и открывание фасада без ручки. Для корректного результата заранее рассчитайте детали ящика, проверьте присадку и предусмотрите трубку SBS10/1500, если ширина фасада составляет 600 мм или более.
