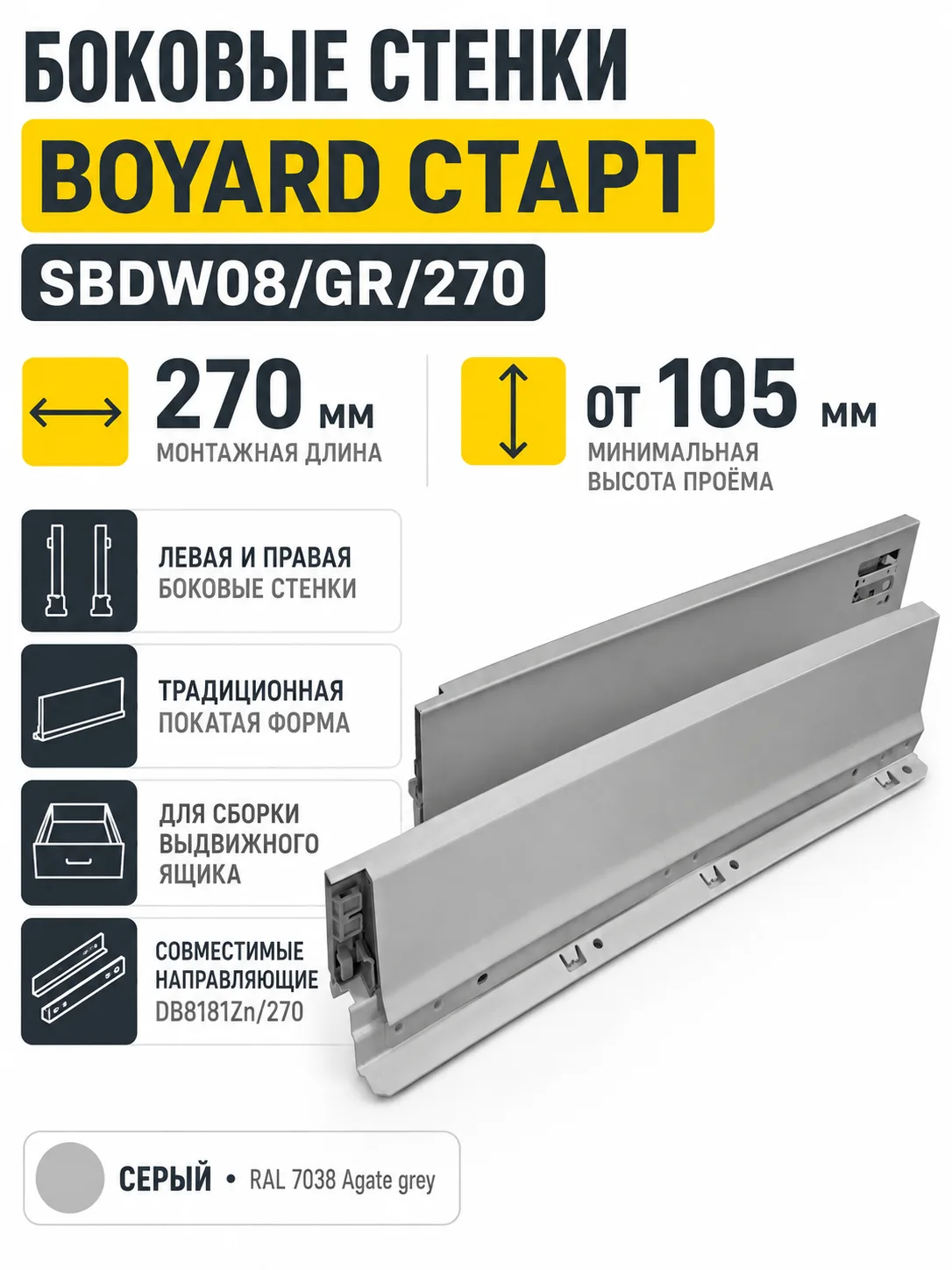

Традиционные боковые стенки СТАРТ стандартной высоты SBDW08/GR/270

Боковые стенки BOYARD СТАРТ SBDW08/GR/270

SBDW08/GR/270 — комплект традиционных боковых стенок для сборки выдвижного мебельного ящика системы BOYARD СТАРТ. Модель выполнена в сером цвете RAL 7038 Agate grey и имеет монтажную длину 270 мм. В комплект входят две стороны — левая и правая. Покатая форма боковин подходит для стандартной конфигурации ящика и образует его металлические боковые поверхности.

Боковины соединяют основные части ящика: фасад, дно и заднюю стенку. После сборки ящик крепится к соответствующим скрытым направляющим системы. Такое решение удобно при изготовлении кухонной мебели, тумб, шкафов и других корпусов, где требуется собрать ящик индивидуальной ширины из раздельных компонентов.

Назначение и подбор системы

Модель относится к комплектующим системы выдвижения с двойными металлическими боковинами. Для варианта длиной 270 мм используется пара направляющих DB8181Zn/270. Направляющие, фасад, дно и задняя стенка не следует считать частью комплекта боковин: эти элементы подбирают или изготавливают отдельно для конкретного проекта.

При подборе остальных деталей можно ориентироваться на раздел мебельных направляющих, сопоставляя серию, монтажную длину и назначение каждого элемента. Компоненты одной длины ещё не гарантируют совместимость, поэтому необходимо сверять артикулы и схему выбранной конфигурации СТАРТ.

Размер и условия применения

Монтажная длина боковых стенок составляет 270 мм, а минимальная высота проёма — 105 мм. Эти параметры важны при проектировании корпуса: внутри должно быть достаточно места для собранного ящика и движения механизма. Ширина готового ящика зависит не от боковин, а от внутренней ширины корпуса, направляющих и размеров самостоятельно изготовленных деталей.

Серое исполнение GR соответствует оттенку RAL 7038 Agate grey. Оно подходит для проектов, где металлические элементы остаются видимыми при открытом ящике. Перед заказом полезно сопоставить оттенок с фасадом, внутренней отделкой корпуса и другими деталями системы.

Что проверить перед заказом

• Монтажную длину. Боковины 270 мм должны соответствовать направляющим и глубине мебельного корпуса.
• Высоту проёма. Для стандартной конфигурации требуется проём высотой не менее 105 мм.
• Артикул направляющих. Для этой длины предусмотрена пара DB8181Zn/270.
• Состав заказа. Убедитесь, что отдельно подобраны направляющие и все необходимые детали для выбранной схемы ящика.
• Размеры раскроя. Дно и заднюю стенку рассчитывают по внутренней ширине корпуса и монтажной схеме системы.
• Цвет. Код GR обозначает серое исполнение RAL 7038.

Характеристики SBDW08/GR/270

Практические рекомендации

До раскроя дна и задней стенки разложите все компоненты одного ящика и проверьте их артикулы. Размеры деталей переносите только из монтажной схемы выбранной системы с учётом фактической внутренней ширины корпуса. Левую и правую стороны устанавливайте симметрично, не допуская перекоса направляющих.

После сборки сначала проверьте движение пустого ящика. Он должен свободно проходить по всей траектории, надёжно фиксироваться и не касаться соседних фасадов или деталей корпуса. Затем отрегулируйте положение фасада и повторно проверьте зазоры.

Итог: BOYARD SBDW08/GR/270 подходит для сборки серого ящика СТАРТ стандартной высоты, когда требуются традиционные боковины длиной 270 мм. Модель выбирают как часть системы из раздельных комплектующих, заранее согласовав направляющие, размеры корпуса и раскрой деталей ящика.
