Цилиндровый механизм Аресs SC-90(30 60)-NI (SC-90(30 60)-Z-NI)

Цилиндровый механизм Apecs SC-90(30/60)-NI

Apecs SC-90(30/60)-NI, также обозначаемый SC-90(30/60)-Z-NI, — цилиндровый механизм европейского профиля для комплектации дверного замка. Модель рассчитана на асимметричную установочную длину 30/60 мм: от центра крепёжного отверстия до одного края корпуса приходится 30 мм, до другого — 60 мм. Общая номинальная длина составляет 90 мм. Такая конфигурация применяется, когда толщина полотна, накладок или дверной фурнитуры различается с внутренней и наружной стороны.

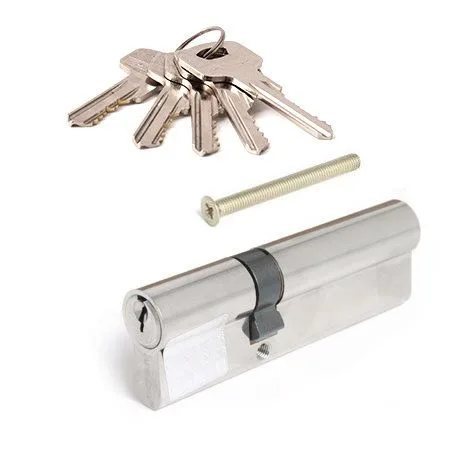

Корпус цилиндра и сердечник изготовлены из латуни. Цвет исполнения — никель, покрытие нанесено гальваническим способом. Механизм работает с английским ключом, имеет 6 пинов и показатель секретности 45 000. В комплект входят пять латунных ключей; длина шейки ключа составляет 13 мм.

Назначение и особенности модели

Цилиндр предназначен для входной двери с замком, рассчитанным на евроцилиндр подходящей длины и конфигурации. Его можно рассматривать при замене изношенного механизма или при комплектации нового дверного блока. Среди других цилиндровых механизмов эту модель следует выбирать именно по размеру 30/60 мм, типу ключа и форме посадочного места.

В конструкции предусмотрена защита от отмычек, бампинга, высверливания и вырывания. Класс защиты — 2. При этом модель не имеет защиты от разлома и сворачивания. Перекодировка и механизм постоянного ключа также не предусмотрены. Для двери, к которой предъявляются повышенные требования по сопротивлению силовому воздействию, цилиндр следует рассматривать вместе с совместимой защитной фурнитурой, не мешающей свободному ходу ключа.

Как проверить совместимость перед заказом

Главный параметр выбора — расстояние от центра крепёжного отверстия цилиндра до обеих плоскостей дверной фурнитуры. Для данной модели нужны стороны 30 и 60 мм. Важно заранее определить, в какую сторону двери должна быть ориентирована каждая часть: простого совпадения общей длины 90 мм недостаточно. Ошибка в ориентации может привести к чрезмерному выступанию корпуса либо к тому, что ключ будет неудобно вставлять.

• Снимите размеры установленного цилиндра от центра крепёжного винта отдельно в каждую сторону.
• Сравните профиль корпуса и положение крепёжного отверстия со старым механизмом.
• Убедитесь, что замок рассчитан на евроцилиндр и английский ключ.
• Проверьте толщину дверных накладок или защитной фурнитуры с обеих сторон полотна.
• Если планируется броненакладка, заранее согласуйте её конструкцию и требуемую длину цилиндра.

Цилиндр не должен заметно выступать за наружную защитную накладку. Одновременно накладка не должна зажимать корпус или мешать повороту ключа. Для правильного подбора полезнее ориентироваться на фактические размеры дверного узла, а не только на толщину полотна.

Характеристики

Практические рекомендации по установке

До монтажа проверьте механизм ключом вне двери: вращение должно быть свободным, без избыточного усилия. Устанавливайте цилиндр при открытом дверном полотне и используйте ручной инструмент. Электроинструмент применять нельзя: чрезмерная затяжка способна нарушить положение корпуса и работу сердечника. После фиксации несколько раз проверьте отпирание и запирание при открытой двери, а затем аккуратно повторите проверку при закрытой.

Apecs SC-90(30/60)-NI подходит для случая, когда требуется латунный цилиндр никелевого цвета с асимметричной длиной 30/60 мм и комплектом из пяти английских ключей. Решение о покупке следует принимать после раздельного измерения обеих сторон старого цилиндра и проверки посадочного профиля замка.
