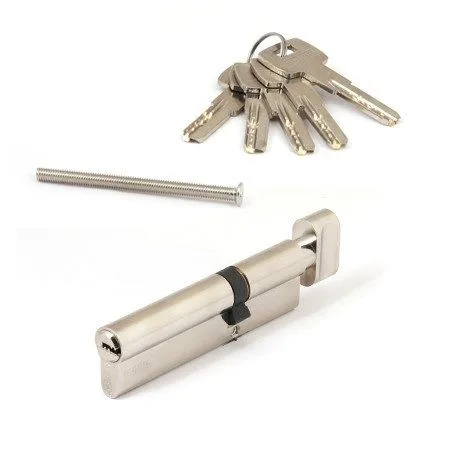

Цилиндровый механизм Apecs SM-110(40C/70)-C-NI

Apecs SM-110(40C/70)-C-NI — цилиндровый механизм серии SM для врезного дверного замка с посадочным местом под евроцилиндр. Модель имеет асимметричный размер 40/70 мм и общую длину 110 мм. Исполнение «ключ/вертушка» позволяет запирать дверь профильным ключом с одной стороны, а с другой пользоваться поворотной ручкой без ключа.

Такой цилиндр выбирают для двери, у которой расстояния от центра крепежного винта до наружной и внутренней плоскостей фурнитуры различаются. Обозначение 40C/70 указывает на стороны длиной 40 и 70 мм, при этом литера C отмечает сторону с вертушкой. Перед заказом важно определить, с какой стороны двери должна находиться вертушка: перестановка сторон меняет положение цилиндра относительно полотна и накладок.

Материалы и параметры механизма

Корпус цилиндра и сердечник изготовлены из латуни. Поверхность имеет гальваническое покрытие никелевого цвета, поэтому модель удобно сочетать с дверными ручками, накладками и другой фурнитурой близкого оттенка. В механизме используются шесть пинов, заявленная секретность составляет 15000 комбинаций. Для эксплуатации предусмотрен механизм постоянного ключа.

Комплект включает пять латунных профильных ключей. Перекодировка модели не предусмотрена: при необходимости изменить набор действующих ключей цилиндр потребуется заменить. Длина шейки ключа имеет значение 16; если на двери установлена глубокая декоративная или защитная накладка, заранее проверьте, удобно ли ключ входит в скважину и поворачивается без упора.

Защитные особенности и ограничения

Конструкция предусматривает защиту от отмычек, бампинга, высверливания и вырывания. Класс защиты — 2. При этом у модели нет защиты от разлома и сворачивания, поэтому цилиндр не должен заметно выступать за наружную накладку. Для входной двери особенно важно подобрать размер так, чтобы торец механизма располагался вровень с защитной фурнитурой либо имел минимальный выступ.

Цилиндр относится к формату евроцилиндра, однако совпадения общей длины недостаточно. Проверьте профиль посадочного отверстия замка, расположение крепежного винта, размеры обеих половин от его оси, направление открывания двери и сторону вертушки. Если старый механизм имеет другую разбивку длины, модель 40/70 может оказаться смещенной даже при одинаковой суммарной длине.

Что проверить перед заказом

• Измерьте старый цилиндр от центра крепежного отверстия отдельно в обе стороны.
• Убедитесь, что стороне с вертушкой требуется размер 40 мм, а стороне с ключом — 70 мм.
• Сравните профиль корпуса и положение кулачка с установленным механизмом.
• Учтите толщину дверного полотна, ручек, декоративных накладок и броненакладки.
• Проверьте, не будет ли корпус заметно выступать с наружной стороны двери.
• Оцените доступ к скважине при установленной накладке и удобство ключа.

Если требуется сравнить эту модель с цилиндрами другой длины или конфигурации, используйте раздел цилиндровые механизмы: ключевыми критериями выбора остаются тип профиля, разбивка размера и исполнение «ключ/ключ» либо «ключ/вертушка».

Характеристики

Рекомендации по установке

Перед монтажом сравните новый и снятый цилиндры, не меняя положение кулачка принудительно. Устанавливайте механизм без перекоса и затягивайте крепеж вручную: применение электроинструмента не допускается. После сборки несколько раз проверьте поворот ключа и вертушки сначала при открытой двери, затем проконтролируйте работу замка при закрывании без усилия.

Apecs SM-110(40C/70)-C-NI подходит для ситуации, когда нужен латунный никелированный евроцилиндр длиной 110 мм с разбивкой 40/70 и внутренней вертушкой на стороне 40 мм. Точные замеры двери и существующего механизма помогут избежать выступания корпуса и неправильного расположения вертушки.
