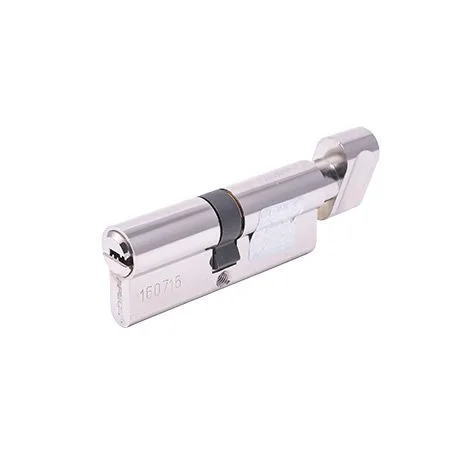

Цилиндровый механизм Аресs SM-75(35 40C)-C-NI

Цилиндровый механизм Apecs SM-75 35/40 с вертушкой

Apecs SM-75(35/40C)-C-NI — цилиндровый механизм европейского профиля для комплектации врезного дверного замка. Общая длина корпуса составляет 75 мм: от центра крепежного отверстия до краев предусмотрены плечи 35 и 40 мм. Такое несимметричное исполнение выбирают для дверей, у которых расстояния от центра замка до наружной и внутренней поверхности отличаются.

Модель работает по схеме ключ/вертушка. С одной стороны дверь отпирается профильным ключом, а с другой цилиндром можно управлять поворотной ручкой без ключа. Это удобно для входной двери жилого помещения, если внутренняя сторона цилиндра должна обеспечивать быстрое ручное запирание. Перед установкой важно правильно определить, на какую сторону двери должно приходиться плечо с вертушкой.

Конструкция и параметры модели

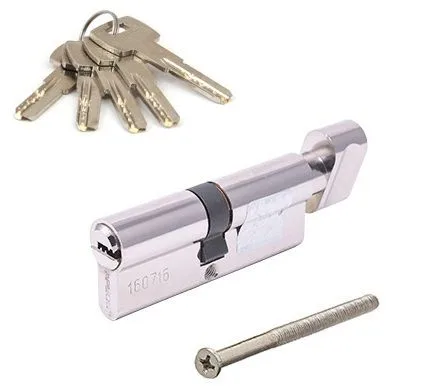

Корпус и сердечник цилиндра изготовлены из латуни. Поверхность имеет гальваническое покрытие цвета никель, поэтому механизм визуально сочетается с дверными ручками и накладками аналогичного оттенка. Секретная часть построена на шести пинах; количество кодовых комбинаций — 15000. В комплект входят пять латунных профильных ключей.

Для модели указаны защита от отмычек, бампинга, высверливания и вырывания, а также 2-й класс защиты. При этом цилиндр не имеет защиты от разлома и сворачивания. Для входной двери эти ограничения следует учитывать при подборе защитной фурнитуры: корпус цилиндра не должен значительно выступать за плоскость накладки. При необходимости дополнительной механической защиты подходящую броненакладку выбирают отдельно по конструкции замка и двери.

Как проверить совместимость

Размер 35/40 нельзя подбирать только по общей длине старого цилиндра. Измерьте обе стороны от центра крепежного винта: одна часть должна соответствовать 35 мм, другая — 40 мм. Затем определите направление вертушки, сравните европейский профиль корпуса и положение приводного кулачка. Толщина дверного полотна, декоративных накладок и броненакладки входит в итоговый установочный размер.

Если требуется другая длина или симметричное исполнение, сравните модель с другими цилиндровыми механизмами, ориентируясь на размеры каждого плеча, способ запирания и форму ключа. Замена только по внешнему сходству может привести к чрезмерному выступанию корпуса либо невозможности установить цилиндр в замок.

Практические рекомендации

• До заказа измерьте старый цилиндр от центра крепежного отверстия отдельно в обе стороны.
• Убедитесь, что конфигурация ключ/вертушка подходит по направлению установки.
• Сравните профиль корпуса и расположение кулачка с демонтированным механизмом.
• Проверьте, что после монтажа цилиндр не выступает за защитную накладку больше, чем допускает конструкция двери.
• Передайте запасные ключи только тем пользователям, которым разрешен доступ.
• При монтаже затягивайте крепеж вручную, без электроинструмента и чрезмерного усилия.

Характеристики Apecs SM-75(35/40C)-C-NI

Итог

Apecs SM-75(35/40C)-C-NI подойдет для замены или комплектации замка, рассчитанного на евроцилиндр длиной 75 мм с плечами 35 и 40 мм. Исполнение ключ/вертушка удобно для управления дверью изнутри, а никелевое покрытие позволяет согласовать механизм с фурнитурой соответствующего цвета. Основные условия правильного выбора — точное совпадение размеров, верное направление вертушки и совместимость с корпусом замка.
