Цилиндровый механизм Apecs SM-90(35/55)-NI

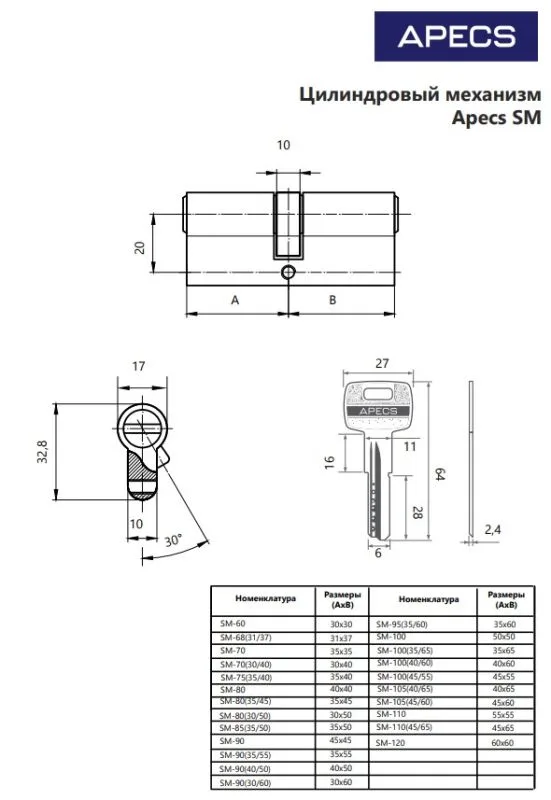

Apecs SM-90(35/55)-NI — цилиндровый механизм европейского профиля для дверного замка, управляемый ключом с обеих сторон. Общая длина корпуса составляет 90 мм, а плечи относительно крепежного центра имеют размер 35 и 55 мм. Такое несимметричное исполнение подходит для дверных конструкций, в которых расстояние от центра фиксирующего винта до наружной и внутренней поверхности различается.

Модель относится к цилиндровым механизмам с профильным ключом. Ее можно рассматривать для замены изношенного цилиндра или комплектации нового врезного замка с посадочным местом под евроцилиндр. Главным условием выбора служит точное совпадение формата и размеров: стороны 35 и 55 мм нельзя переставить местами без учета ориентации цилиндра, замка и двери.

Конструкция и основные параметры

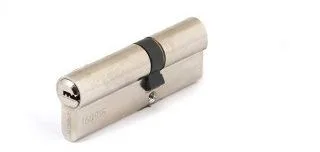

Корпус цилиндра и сердечник изготовлены из латуни. Поверхность имеет гальваническое покрытие цвета никель, благодаря которому механизм визуально сочетается с дверной фурнитурой соответствующего оттенка. Запирание выполнено по схеме ключ/ключ: для управления замком с внутренней стороны также требуется ключ.

Секретный механизм включает 6 пинов и рассчитан на 15000 комбинаций. В комплект входят 5 профильных латунных ключей с длиной шейки 16 мм. Для модели указаны защита от манипуляционного вскрытия отмычками, бампинга, высверливания и вырывания. Класс защиты — 2 по ГОСТ 5089-2011. При этом конструкция не имеет защиты от разлома и сворачивания, поэтому цилиндр желательно устанавливать так, чтобы его корпус не выступал над поверхностью защитной фурнитуры.

Где применяется модель 35/55 мм

Цилиндр подходит для дверей с врезным замком под европейский профиль, если замер от центра крепежного винта дает 35 мм в одну сторону и 55 мм в другую. Модель может применяться во входных дверях при условии соответствия замку и дверной фурнитуре. Для дверей, где требуется быстрое отпирание изнутри без ключа, следует выбрать вариант с вертушкой: исполнение SM-90(35/55)-NI работает ключом с обеих сторон.

При подборе учитывайте не только общую длину 90 мм. Толщина полотна, положение корпуса замка, декоративные накладки и броненакладка влияют на необходимую длину каждого плеча. Чрезмерно выступающий цилиндр становится уязвимее к силовому воздействию, а слишком короткий может мешать свободной работе ключа.

Что проверить перед заказом

• Убедитесь, что замок рассчитан на цилиндр европейского профиля.
• Измерьте расстояние от центра крепежного винта до наружной и внутренней плоскости установленной фурнитуры.
• Сопоставьте ориентацию плеч 35 и 55 мм со сторонами двери.
• Проверьте, подходит ли исполнение ключ/ключ для выбранного сценария эксплуатации.
• Учтите толщину накладок и убедитесь, что после установки корпус не будет заметно выступать наружу.
• Если используется броненакладка, отдельно проверьте ее посадочные размеры и совместимость с замком.

Практические рекомендации

До демонтажа старого цилиндра сфотографируйте расположение его сторон и измерьте обе части от центра крепежного отверстия. Во время установки не применяйте чрезмерное усилие и электроинструмент для затягивания фиксирующего винта. После фиксации проверьте поворот каждого ключа при открытой двери, затем несколько раз испытайте замок при закрытой двери без рывков и заеданий.

Для повседневной эксплуатации вставляйте ключ без перекоса и не используйте его как ручку для перемещения двери. При появлении необычного сопротивления сначала проверьте положение двери и работу замка: принудительный поворот ключа может повредить цилиндр или ключ.

Характеристики

Итог

Apecs SM-90(35/55)-NI подойдет для замка под евроцилиндр, когда необходим латунный механизм длиной 90 мм с асимметричными плечами 35/55 мм и запиранием ключом с обеих сторон. Перед покупкой особенно важно проверить ориентацию размеров, положение накладок и выступ корпуса относительно наружной фурнитуры.
