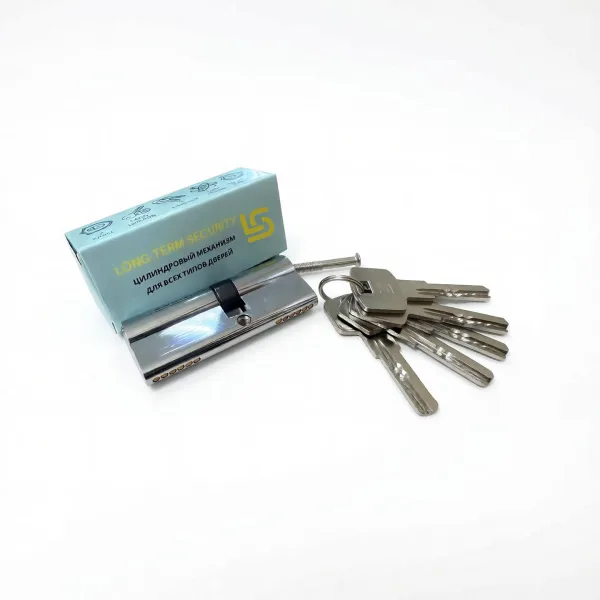

Цилиндровый механизм LS 70-CR (box)

Цилиндровый механизм LS 70-CR: назначение модели

LS 70-CR (box) — цилиндровый механизм для дверного замка, рассчитанного на установку профильного евроцилиндра. Модель имеет симметричный размер 35/35 мм: от центра крепежного отверстия до каждого края корпуса приходится по 35 мм, а суммарный номинальный размер составляет 70 мм. Такое исполнение подходит для двери, у которой требуемые вылеты цилиндра с внутренней и наружной стороны совпадают.

С обеих сторон механизм отпирается ключом. Это исполнение обозначается как ключ/ключ и отличается от цилиндров с поворотной ручкой: для запирания или отпирания двери из помещения также потребуется ключ. Модель относится к механизмам под перфорированный профильный ключ.

Основные особенности

Корпус выполнен из ЦАМ — сплава на основе цинка, алюминия и меди. Цвет модели — хром. Нейтральное хромированное исполнение удобно сочетать с дверными ручками, накладками и другой фурнитурой близкого оттенка. При выборе важно ориентироваться не только на внешний вид, но прежде всего на размеры замка, полотна и установленной защитной накладки.

LS 70-CR можно рассматривать для замены изношенного цилиндра либо для комплектации нового замка. Ключевое условие совместимости — замок должен быть рассчитан на профильный цилиндровый механизм, а расстояния от центра крепежного винта до обеих поверхностей двери должны соответствовать размеру 35/35 мм. Подходящие по типу и размеру модели собраны в разделе цилиндровых механизмов, где можно сравнить симметричные и асимметричные варианты.

Что проверить перед заказом

Измерьте снятый цилиндр от центра отверстия под фиксирующий винт отдельно влево и вправо. Для LS 70-CR оба значения должны составлять 35 мм. Не заменяйте эту проверку измерением общей длины: два механизма длиной 70 мм могут иметь разное распределение сторон, например симметричное или асимметричное.

• Убедитесь, что в замке используется профильный евроцилиндр.
• Сопоставьте размер 35/35 мм с толщиной полотна, декоративными накладками и броненакладкой.
• Проверьте, подходит ли исполнение ключ/ключ для выбранного сценария эксплуатации.
• Сравните форму корпуса и расположение крепежного отверстия со снятым механизмом.
• До монтажа уточните требуемую длину фиксирующего винта и состав комплекта.

Цилиндр не должен заметно выступать за наружную защитную фурнитуру. Слишком короткий корпус также нежелателен: ключ должен свободно входить и поворачиваться, не упираясь в накладку. Если стороны двери различаются по толщине, вместо симметричного размера 35/35 мм может потребоваться асимметричная модель.

Характеристики LS 70-CR

Практические рекомендации

Перед установкой проверьте работу механизма ключом вне двери: вращение должно проходить без принудительного усилия. При монтаже не перетягивайте фиксирующий винт и не применяйте силу, если корпус не занимает посадочное положение. После фиксации несколько раз проверьте отпирание и запирание сначала при открытой двери, затем при закрытой. Если при закрывании появляется сопротивление, следует проверить положение двери и ответной планки, а не пытаться провернуть ключ усилием.

LS 70-CR подойдет, когда нужен хромированный цилиндровый механизм 35/35 мм под перфорированный ключ с отпиранием ключом с обеих сторон. Точное измерение двух половин цилиндра и проверка типа замка помогут выбрать модель без ошибки.
