Цилиндровый механизм LS 80 (35 45С)-С-CR (box)

Цилиндровый механизм LS 80 с делением 35/45 мм

LS 80 (35/45С)-С-CR (box) — цилиндровый механизм для комплектации дверного замка, рассчитанного на сменный цилиндр соответствующего размера. Модель имеет общую длину 80 мм и несимметричное деление 35/45 мм. С одной стороны используется ключ, с другой — вертушка, поэтому дверь можно запирать и отпирать из помещения без ключа.

Корпус изготовлен из ЦАМ, цвет исполнения — хром. Механизм относится к моделям под перфорированный профильный ключ. Коробочная упаковка обозначена маркировкой box. Артикул 0000012386 помогает отличить эту конфигурацию от цилиндров LS той же длины с иным расположением вертушки или другим делением сторон.

Назначение и сценарии применения

Модель подходит для замены изношенного цилиндра либо комплектации нового дверного замка, если посадочное место и размерные параметры совпадают. Исполнение ключ/вертушка практично для входных и межкомнатных дверей, где с внутренней стороны важна возможность управлять замком поворотной ручкой. При подборе другой дверной комплектации можно сравнить доступные цилиндровые механизмы по общей длине, смещению центра и виду запирания.

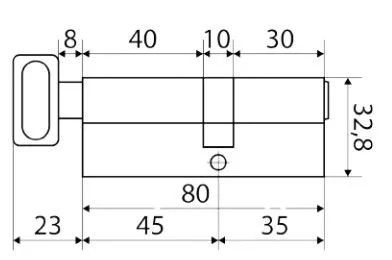

Размер 35/45 мм означает, что расстояния от центра крепежного отверстия до краев цилиндра различаются. Поэтому важно не только совпадение общей длины 80 мм, но и правильная ориентация сторон. Сторону с вертушкой необходимо соотнести с внутренней стороной двери, а участки 35 и 45 мм — с толщиной полотна, замка, накладок или защитной фурнитуры.

Что проверить перед заказом

• Общую длину: установленному узлу должен соответствовать цилиндр длиной 80 мм.
• Деление сторон: измерьте расстояние от центра крепежного винта до каждого края старого цилиндра и сравните результат с размером 35/45 мм.
• Ориентацию: определите, с какой стороны двери должна располагаться вертушка. Конфигурации 35/45 и 35С/45 являются разными.
• Тип замка: форма и посадка цилиндра должны соответствовать корпусу установленного замка.
• Толщину фурнитуры: учитывайте дверные ручки, накладки и броненакладки, чтобы корпус не выступал чрезмерно и не оказался слишком коротким.
• Тип ключа: модель предназначена для перфорированного профильного ключа.

Для точного замера старый цилиндр желательно извлечь и измерить обе его части от центра отверстия под фиксирующий винт. Не следует ориентироваться только на толщину дверного полотна: наружные и внутренние накладки также влияют на требуемую длину.

Характеристики модели

Практические рекомендации

До установки сравните новый и прежний механизмы по длине, положению центрального отверстия и стороне размещения вертушки. Цилиндр должен входить в замок без ударов и перекоса. После фиксации проверьте движение ключа и вертушки сначала при открытой двери, а затем при закрытой. Если механизм поворачивается с усилием, не пытайтесь компенсировать несоответствие чрезмерной затяжкой винта: следует проверить соосность деталей и правильность выбранного размера.

Итог: LS 80 (35/45С)-С-CR — хромированный цилиндровый механизм из ЦАМ для конфигурации ключ/вертушка. Он подойдет при точном совпадении общей длины 80 мм, деления 35/45 мм, положения внутренней стороны с вертушкой и посадочных параметров замка.
