Цилиндровый механизм LS 80 (35С/45)-C-CR

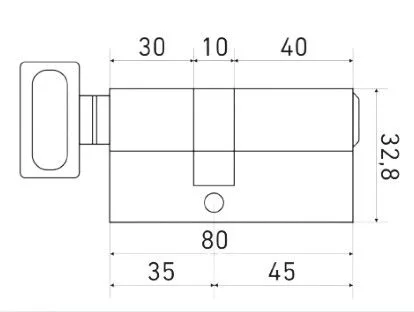

LS 80 (35С/45)-C-CR — асимметричный цилиндровый механизм для дверного замка, рассчитанного на установку евроцилиндра. Общая длина модели составляет 80 мм, а расстояния от центра крепёжного элемента до краёв корпуса распределены как 35 и 45 мм. Такое соотношение важно для правильного положения цилиндра относительно полотна, замка и дверной накладки.

Схема управления «ключ/вертушка» позволяет запирать дверь ключом с наружной стороны и пользоваться поворотной ручкой изнутри. В обозначении 35С/45 буква «С» относится к стороне 35 мм, на которой расположена вертушка. Это принципиальное отличие от зеркальной версии 35/45С: при одинаковой общей длине расположение внутренней и наружной сторон у таких моделей различается.

Назначение и применение

Механизм подходит для замены цилиндра в совместимом врезном замке или для комплектации новой двери. Его выбирают, когда требуются общая длина 80 мм, асимметрия 35/45 мм и управление ключом с одной стороны и вертушкой с другой. Перфорированный ключ соответствует профильному типу ключа, а корпус выполнен из ЦАМ в цвете хром.

При подборе цилиндра важно учитывать не только общую длину. Стороны 35 и 45 мм необходимо соотнести с толщиной дверного полотна, положением замка, накладками или броненакладками. Цилиндр не должен заметно выступать за наружную защитную фурнитуру либо чрезмерно утапливаться и мешать работе ключа. Для сравнения других размеров и схем управления можно перейти в раздел цилиндровых механизмов.

Что проверить перед заказом

• Общую длину. Для этой модели она равна 80 мм.
• Размер каждой стороны. От центра крепёжного отверстия требуется 35 мм в сторону вертушки и 45 мм в противоположную сторону.
• Ориентацию. Убедитесь, что вертушка должна находиться именно на стороне 35 мм.
• Тип замка. Форма посадочного места и расположение крепёжного отверстия должны соответствовать евроцилиндру.
• Толщину фурнитуры. При измерении учитывайте накладки, ручки и защитные элементы с обеих сторон двери.

Надёжнее всего измерять снятый цилиндр от центра отверстия под фиксирующий винт отдельно к каждому торцу. Запись размеров следует сохранять в том же порядке, в котором определены наружная и внутренняя стороны. Если старый механизм имеет маркировку 45/35С, нельзя ориентироваться только на сумму размеров: сначала сравните расположение вертушки.

Характеристики модели

Практические рекомендации

До демонтажа старого механизма проверьте возможность безопасно зафиксировать дверь в открытом положении. После установки цилиндр должен располагаться без перекоса, а ключ и вертушка — поворачиваться плавно, без избыточного усилия. Проверяйте запирание сначала при открытой двери: это помогает отдельно оценить работу цилиндра и движение замка, не рискуя заблокировать полотно.

LS 80 (35С/45)-C-CR стоит выбирать при точном совпадении трёх условий: длины 80 мм, распределения сторон 35/45 мм и расположения вертушки на стороне 35 мм. Совпадение этих параметров важнее внешнего сходства с ранее установленным цилиндром.
