Цилиндровый механизм LS 80-C-CR (box)

Цилиндровый механизм LS 80-C-CR: назначение и особенности модели

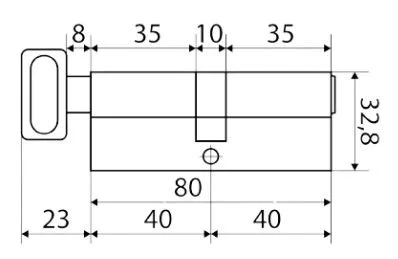

LS 80-C-CR (box) — цилиндровый механизм для установки в совместимый дверной замок. Модель имеет симметричный размер 40/40 мм: от центра крепежного отверстия до каждого края цилиндра приходится по 40 мм, а суммарная номинальная длина составляет 80 мм. Такая конфигурация подходит для дверного узла, которому требуется цилиндр именно этого размера.

Схема ключ/вертушка рассчитана на управление ключом с наружной стороны и поворотной ручкой со стороны помещения. Это практичный вариант для входной или межкомнатной двери, когда изнутри требуется открывать и закрывать замок без ключа. При выборе важно заранее определить, с какой стороны двери должна располагаться вертушка.

Подтвержденные параметры

Цилиндр относится к моделям под перфоключ. Корпус выполнен из ЦАМ, цвет исполнения — хром. Обозначение box означает коробочную упаковку, однако по нему нельзя определять количество ключей, наличие крепежного винта или других принадлежностей. Если состав поставки важен, согласуйте его перед оформлением заказа.

В разделе цилиндровых механизмов удобно сопоставить эту модель с вариантами другой длины и конфигурации запирания. Сравнивать следует не только общую длину, но и оба размера относительно центра крепежного отверстия: одинаковые 80 мм не всегда означают одинаковую посадку, поскольку существуют симметричные и смещенные варианты.

Как проверить совместимость перед покупкой

Основной ориентир для LS 80-C-CR — размер 40/40 мм. Измерьте установленный цилиндр от центра отверстия под фиксирующий винт отдельно до наружного и внутреннего торца. Не заменяйте эти два измерения только общей толщиной дверного полотна: на требуемую длину также влияют накладки, броненакладка и конструкция замка.

• Сопоставьте профиль и посадочную форму старого цилиндра с новой моделью.
• Убедитесь, что замку требуется цилиндровый механизм под перфоключ.
• Проверьте размеры по обе стороны от центра: для этой модели они равны 40 и 40 мм.
• Определите внутреннюю сторону двери, на которой должна находиться вертушка.
• Учтите толщину декоративных или защитных накладок в собранном дверном узле.
• Перед заказом уточните состав коробочной комплектации и длину крепежного винта.

Практические сценарии применения

Модель можно рассматривать для замены изношенного цилиндра с теми же размерами и схемой ключ/вертушка, а также при комплектации нового совместимого замка. Симметричная разбивка 40/40 мм особенно важна: если существующий механизм имеет размеры 35/45, 30/50 или другую асимметрию, эта версия не является прямой заменой, даже когда общая длина совпадает.

Хромированный цвет удобно сочетать с дверной фурнитурой близкого оттенка. При этом внешний вид не должен быть единственным критерием: сначала проверяют посадку, размеры и направление вертушки, затем оценивают соответствие отделке ручек и накладок.

Характеристики LS 80-C-CR (box)

Рекомендации по установке и эксплуатации

Монтаж выполняйте только после проверки свободной работы замка без цилиндра и соответствия посадочного места. Механизм должен входить без ударов и перекоса. Крепежный винт затягивают аккуратно, не деформируя корпус, после чего работу ключа и вертушки проверяют при открытой двери. Если появляется заедание, чрезмерное усилие или неполный ход ригелей, эксплуатацию следует прекратить и проверить центровку цилиндра, накладок и замка.

Итог: LS 80-C-CR (box) — хромированный цилиндровый механизм из ЦАМ с симметричным размером 40/40 мм, перфоключом и внутренней вертушкой. Он подходит для замены или новой установки только при совпадении профиля, размеров, стороны вертушки и посадочных параметров дверного замка.
