Цилиндровый механизм LS 90-C-CR (box)

Цилиндровый механизм LS 90-C-CR 45/45

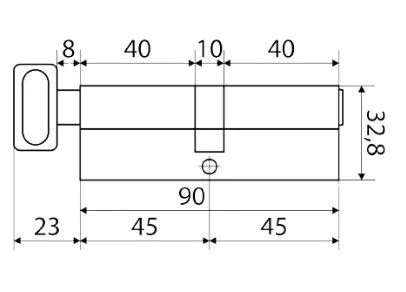

LS 90-C-CR (box) — симметричный цилиндровый механизм для дверного замка. Размер 45/45 означает, что от центра крепёжной точки до каждого края цилиндра предусмотрено по 45 мм; суммарная номинальная длина модели составляет 90 мм. Такое исполнение выбирают для двери и установленной фурнитуры, которым соответствует одинаковый вылет цилиндра с обеих сторон.

Модель имеет схему управления «ключ/вертушка»: с одной стороны замок открывается и закрывается перфорированным ключом, а с другой — поворотной вертушкой. Это удобно для помещений, где требуется управление замком изнутри без постоянного использования ключа. При выборе важно заранее определить, на какой стороне двери должна находиться вертушка.

Назначение и сценарии применения

Цилиндр LS 90-C-CR применяется как рабочий элемент совместимого цилиндрового замка. Он подходит для установки при сборке новой двери или замены механизма, если совпадают длина 45/45, положение вертушки, профиль корпуса и конфигурация посадочного места. Другие цилиндровые механизмы стоит сравнить, если двери нужен иной общий размер, несимметричное соотношение сторон либо управление ключом с обеих сторон.

Корпус модели выполнен из ЦАМ, цвет — хром. Нейтральное хромированное исполнение позволяет сочетать цилиндр с дверными ручками, накладками и другой фурнитурой близкого оттенка. Товар поставляется в коробке. Количество ключей и наличие крепёжного винта следует согласовать перед заказом, если эти позиции необходимы для монтажа.

Что проверить перед покупкой

Главный параметр подбора — размер 45/45 мм. Измерения выполняют от центра отверстия под крепёжный винт цилиндра отдельно до наружной и внутренней сторон. Нельзя ориентироваться только на общую длину 90 мм: цилиндр другого распределения, например с неодинаковыми сторонами, может выступать из накладки или оказаться слишком коротким.

• Сравните размер старого цилиндра с конфигурацией 45/45 мм.
• Убедитесь, что требуется именно вариант «ключ/вертушка».
• Определите внутреннюю сторону двери, на которой должна располагаться вертушка.
• Сопоставьте профиль корпуса и положение крепёжного отверстия с замком.
• Проверьте толщину двери вместе с декоративными и защитными накладками.
• До установки уточните количество ключей и наличие подходящего крепёжного винта.

Практические рекомендации

Для точного подбора желательно снять старый цилиндр и измерить обе его стороны от центра крепёжного отверстия. Если демонтаж до покупки невозможен, измерьте толщину дверного полотна вместе с накладками и учтите расположение корпуса замка внутри двери. Наружный край цилиндра не должен чрезмерно выступать за защитную фурнитуру.

Перед окончательной фиксацией проверьте работу механизма при открытой двери. Ключ и вертушка должны поворачиваться без чрезмерного усилия, а замок — запираться и отпираться во всех предусмотренных положениях. Если после затяжки крепления появляется заедание, следует проверить соосность цилиндра и замка, не прикладывая силу к ключу или вертушке.

Характеристики модели

Итог

LS 90-C-CR — вариант для двери, которой требуется симметричный цилиндровый механизм 45/45 мм с перфорированным ключом снаружи и вертушкой изнутри. Модель следует выбирать по точным замерам обеих сторон, ориентации двери и совместимости с установленным замком и накладками.
