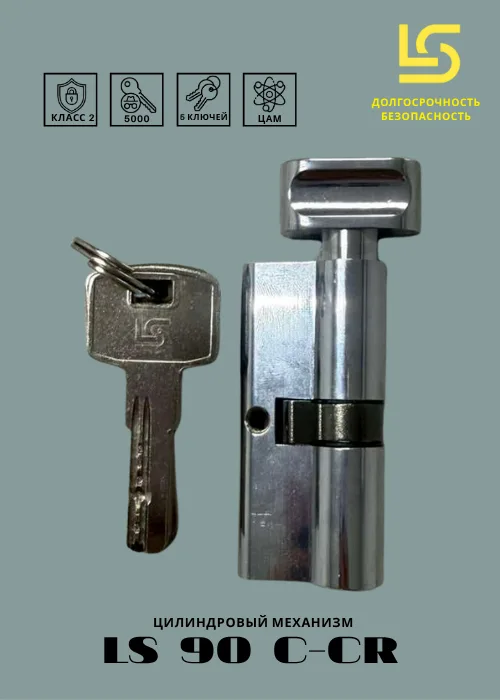

Цилиндровый механизм LS 90 C-CR

Цилиндровый механизм LS 90 C-CR 45/45 мм

LS 90 C-CR — цилиндровый механизм для дверного замка, рассчитанного на евроцилиндровый профиль. Модель имеет симметричное деление 45/45 мм и исполнение ключ/вертушка: с наружной стороны дверь запирается перфоключом, а со стороны помещения механизмом можно управлять поворотной вертушкой. Такое решение удобно для входных и межкомнатных дверей, когда изнутри требуется закрывать замок без ключа.

Корпус цилиндра изготовлен из ЦАМа. Хромированный цвет подходит к дверной фурнитуре холодных серебристых оттенков. При подборе важно ориентироваться не только на внешний вид: цилиндр должен соответствовать замку по профилю, длине и расположению крепежного отверстия.

Размер и назначение модели

Размер 45/45 мм означает одинаковую длину обеих частей цилиндра относительно центральной зоны крепления. Суммарная номинальная длина модели составляет 90 мм. Симметричное исполнение применяют там, где расстояния от центра крепежного винта до наружной и внутренней сторон двери одинаковы.

Выступание цилиндра зависит от толщины дверного полотна, накладок и броненакладок. Поэтому обозначение 90 мм нельзя выбирать только по толщине двери: необходимо измерить обе стороны от центра крепежного винта до наружной плоскости установленной фурнитуры. Если результаты отличаются, потребуется цилиндр с другим делением сторон.

Что проверить перед заказом

• Профиль замка. Посадочное место должно быть рассчитано на цилиндровый механизм соответствующей формы.
• Деление сторон. Для LS 90 C-CR требуются размеры 45 мм с одной стороны и 45 мм с другой.
• Ориентацию управления. Определите, с какой стороны должна располагаться вертушка, а с какой — ключевая часть.
• Толщину накладок. Учитывайте дверные ручки, декоративные накладки и защитную фурнитуру при измерении.
• Положение кулачка. Сравните форму и расположение рабочей части со снятым цилиндром и требованиями замка.
• Комплект поставки. Перед покупкой уточните количество ключей и наличие крепежного винта.

Другие размеры и варианты исполнения представлены в разделе цилиндровые механизмы. Сравнение моделей по длине и расположению вертушки поможет подобрать вариант без лишнего выступания за плоскость накладки.

Практические рекомендации по выбору

Самый надежный способ подбора — снять размеры действующего цилиндра. Измерьте расстояние от центра крепежного отверстия до каждого края корпуса отдельно. Для этой модели оба результата должны соответствовать 45 мм. Дополнительно сравните общий профиль, положение кулачка и сторону вертушки.

Не допускайте заметного выступания корпуса за наружную накладку. Если цилиндр оказывается существенно длиннее требуемого, выберите модель с более подходящим делением. Если длины недостаточно, механизм может не пройти через всю толщину двери и установленной фурнитуры.

Характеристики

Итог

LS 90 C-CR подойдет для совместимого дверного замка, если требуется симметричный цилиндр 45/45 мм с перфоключом снаружи и вертушкой изнутри. Перед оформлением заказа проверьте размеры по обе стороны от центра крепежного отверстия, ориентацию цилиндра и соответствие установленным накладкам.
