Цилиндровый механизм Vanger YC-70-CR

Цилиндровый механизм Vanger YC-70-CR 35/35 мм

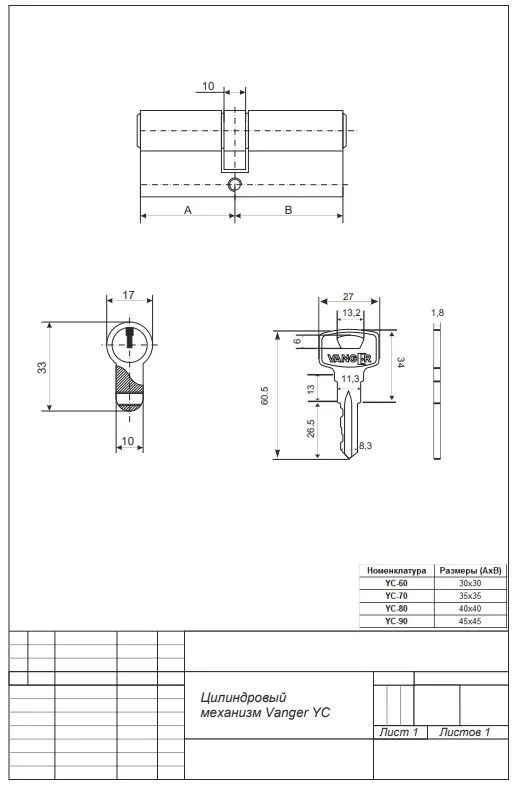

Vanger YC-70-CR — сменный цилиндровый механизм серии YC для дверных замков под евроцилиндр. Симметричный размер 35/35 мм соответствует номинальной общей длине 70 мм: от центра крепежной зоны до каждого края цилиндра приходится по 35 мм. Такая конфигурация подходит для дверных блоков, в которых цилиндр должен иметь одинаковый вылет с наружной и внутренней стороны.

Модель имеет схему запирания ключ/ключ. Это означает, что для управления замком ключ используется с обеих сторон двери; поворотной ручки с внутренней стороны нет. Цилиндр работает с английским типом ключа, выполнен в цвете никель и снабжен латунным сердечником. Нейтральный металлический оттенок удобно сочетать с распространенной дверной фурнитурой соответствующего цвета.

Назначение и варианты применения

Цилиндр Vanger YC-70-CR предназначен для комплектации и замены механизма секретности в замках с посадочным местом под евроцилиндр 1 класса. Модель можно рассматривать для жилых, служебных и производственных помещений, когда требуются симметричный размер 35/35 мм и доступ ключом с двух сторон. Для противопожарной двери применимость необходимо сверять с документацией конкретного дверного блока и замка: замена комплектующих не должна нарушать предусмотренную изготовителем конструкцию и условия эксплуатации.

Если требуется сравнить размер, схему запирания или другие варианты исполнения, подобрать подходящие цилиндровые механизмы следует по фактической толщине двери, расположению замка и габаритам защитной фурнитуры. Совпадение только общей длины недостаточно: важны размеры обеих половин относительно центра крепежного отверстия.

Что проверить перед заказом

• Размер сторон. Измерьте старый цилиндр от центра крепежного отверстия отдельно наружу и внутрь. Для этой модели требуемое значение — 35/35 мм.
• Формат управления. Убедитесь, что нужен вариант ключ/ключ. Если изнутри должна использоваться поворотная ручка, потребуется другая модификация.
• Профиль посадочного места. Замок должен быть рассчитан на евроцилиндр и соответствовать форме корпуса механизма.
• Вылет относительно фурнитуры. После установки цилиндр не должен чрезмерно выступать за накладку или броненакладку и не должен быть утоплен так, чтобы это мешало работе ключа.
• Требования дверного блока. Для специальной, технической или противопожарной двери заранее сопоставьте модель с паспортом замка и документацией двери.
• Комплектность для монтажа. Перед началом работы проверьте наличие подходящего крепежа и исправных ключей.

Практические рекомендации

Размер цилиндра удобнее определять по демонтированному механизму либо по точным замерам относительно центра крепежного винта. Не ориентируйтесь только на толщину полотна: декоративные накладки, броненакладки и способ установки замка влияют на необходимую длину каждой стороны. Обозначение 35/35 особенно важно сохранить при симметричной посадке.

До окончательной фиксации проверьте работу механизма при открытой двери. Ключ должен входить и поворачиваться без чрезмерного усилия, а замок — уверенно запираться и отпираться с обеих сторон. Не применяйте силу, если привод замка не соединяется с цилиндром: сначала проверьте положение механизма, соответствие посадочного профиля и крепежа.

Характеристики Vanger YC-70-CR

Итог

Vanger YC-70-CR подходит для плановой замены или комплектации замка, когда требуется евроцилиндр 1 класса с симметричным размером 35/35 мм, английским ключом и управлением ключом с обеих сторон. Перед покупкой достаточно точно сопоставить обе половины цилиндра, профиль замка, толщину двери с накладками и требования к внутреннему способу отпирания.
