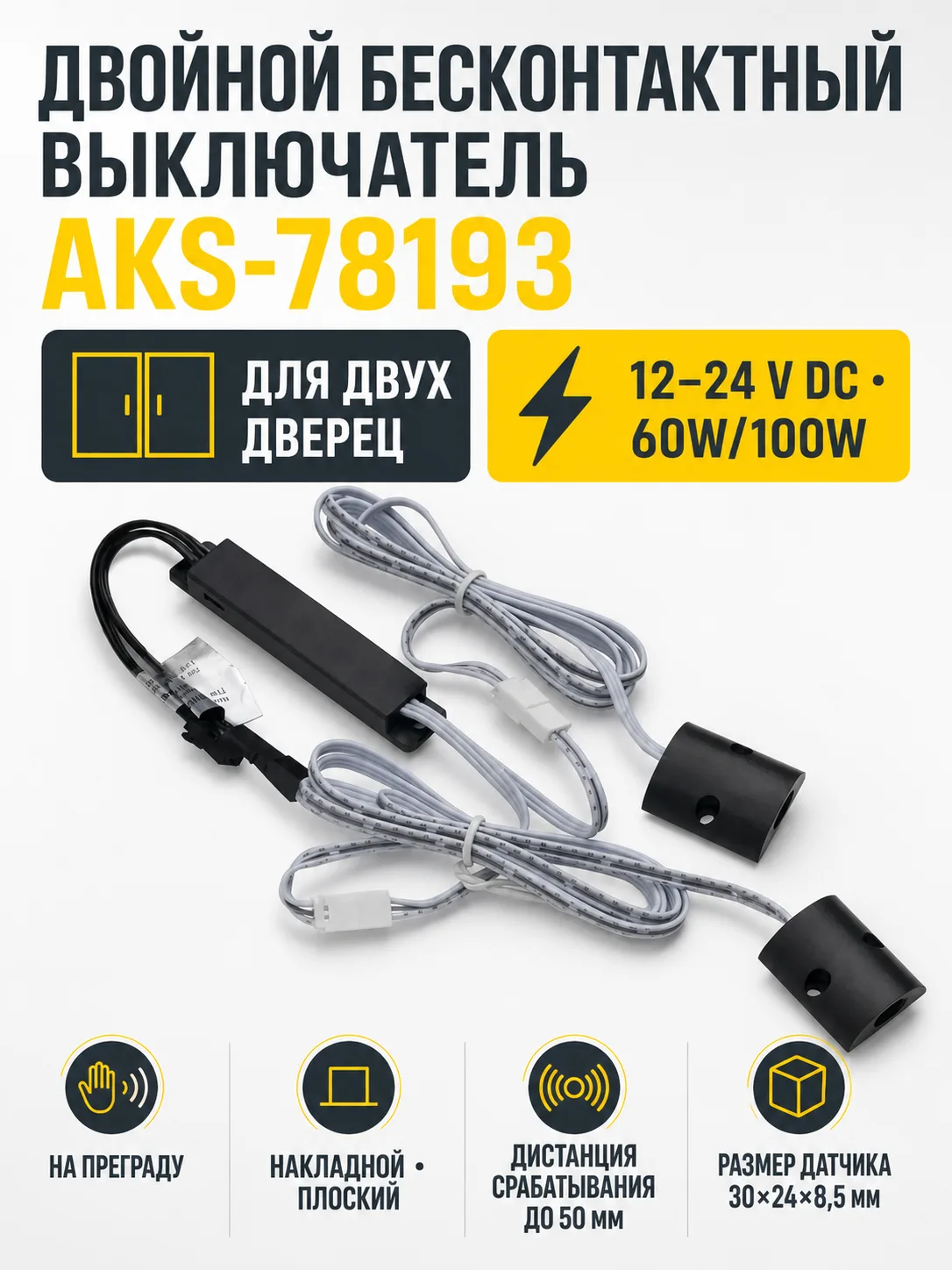

Выключатель бесконтактный на преграду, двойной, накладной, плоский, 12/24V, 60W/100W, черный, AKS

Двойной выключатель AKS-78193 для мебельной подсветки

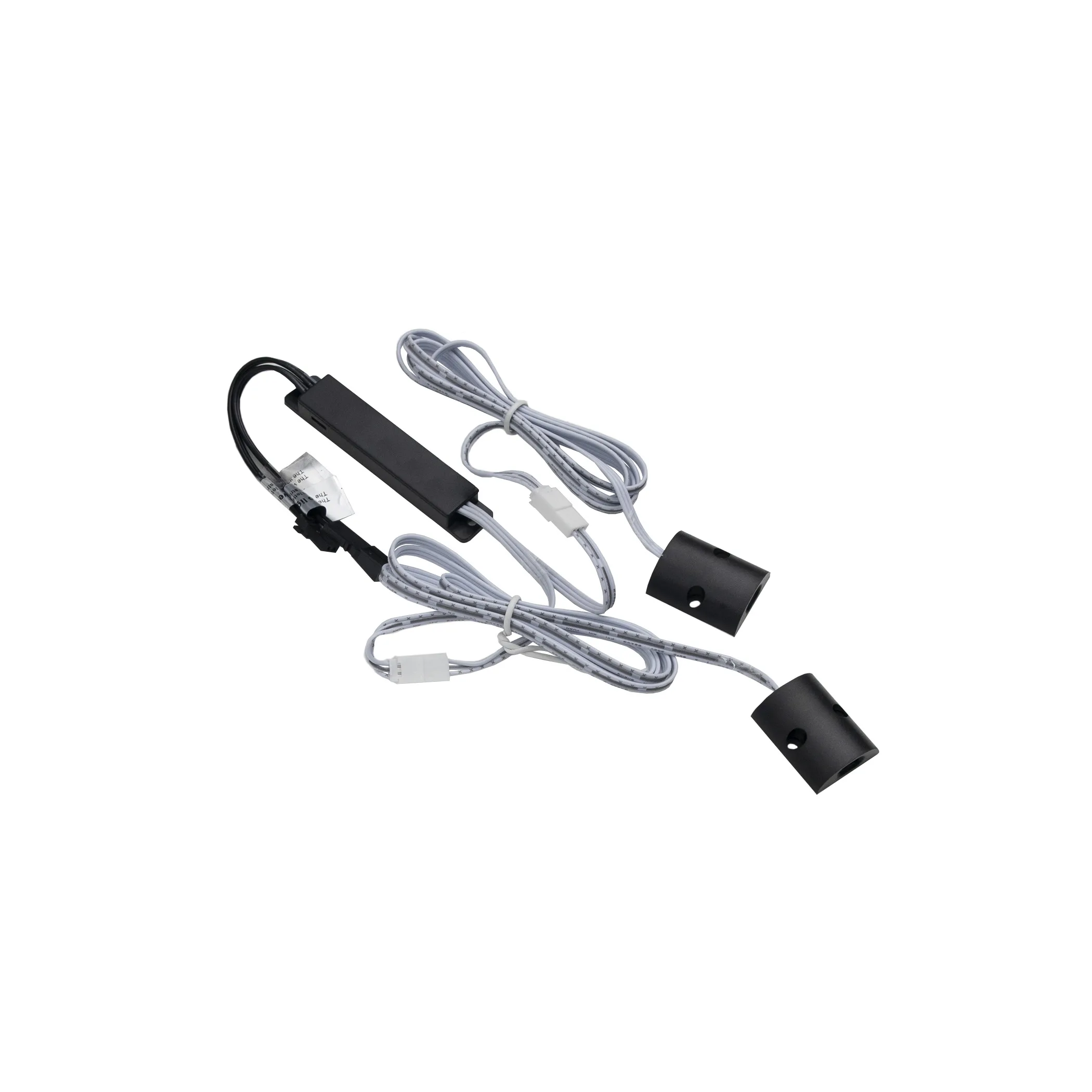

AKS-78193 — плоский накладной бесконтактный выключатель, который управляет мебельным освещением по наличию преграды перед датчиками. Модель рассчитана на шкаф с двумя дверцами: отдельный датчик устанавливается для каждой дверцы, благодаря чему система может реагировать на изменение их положения без обычных механических клавиш.

Такой выключатель подходит для организации подсветки внутри распашного шкафа, гардеробного модуля или другой мебели с двумя подвижными фасадами. При закрытой дверце она служит преградой перед соответствующим датчиком, а при открывании состояние канала меняется. Это именно выключатель на преграду, а не PIR-датчик присутствия: модель не предназначена для обнаружения движения человека в помещении.

Подтвержденные параметры модели

Выключатель работает в низковольтной системе постоянного тока 12–24 V DC. Для него указана мощность 60W/100W; при подборе необходимо учитывать напряжение конкретной системы и суммарную нагрузку подключенного освещения. Черное плоское исполнение удобно для накладной установки на внутренней поверхности мебели, когда требуется обойтись без глубокой врезки.

Размер каждого датчика составляет 30×24×8,5 мм, а заявленная дистанция срабатывания — до 50 мм. Провод до блока управления имеет длину 1 м. Провода от блока управления в сторону источника света и блока питания указаны длиной по 100 мм. Степень защиты IP20 означает, что изделие следует использовать в сухом помещении и не размещать там, где на него могут попадать вода, конденсат или загрязнения.

Подключение и совместимость

Модель используется с мебельными светильниками или светодиодной лентой, работающими при совместимом напряжении и не превышающими допустимую мощность выключателя. В системе применяются миниконнекторы. Для светильника с миниконнектором «папа» дополнительный переходник со стороны выключателя не заявлен. Для нескольких светильников может потребоваться шеститочечный разветвитель AKS 78 715.

При подключении светодиодной ленты шириной 8 мм в карточке рекомендованы шнуры AKS 74 793 длиной 15 см либо AKS 78 710 длиной 1 м. Для блоков питания Indoor и UltraSlim указан соединительный шнур AKS 78 713 с миниконнектором «мама», длина которого составляет 15 см. Для блоков Wall и Ultra дополнительный провод не заявлен. Эти принадлежности нельзя считать комплектными без отдельного подтверждения продавца.

Если вы собираете систему с нуля, выключатель следует выбирать вместе с другими элементами раздела мебельного освещения: блоком питания, светильниками или лентой, проводами и разъемами. Такой подбор помогает заранее согласовать напряжение, нагрузку и соединения всей цепи.

Что проверить перед заказом

• Убедитесь, что требуется именно двойная модель для двух дверец, а не одинарный выключатель.
• Сверьте рабочее напряжение блока питания и освещения с диапазоном 12–24 V DC.
• Рассчитайте суммарную мощность подключаемых светильников и не превышайте значение, допустимое для выбранного напряжения.
• Проверьте, помещаются ли датчики размером 30×24×8,5 мм в выбранных точках накладной установки.
• Убедитесь, что дверцы проходят перед датчиками на рабочем расстоянии, не превышающем заявленные 50 мм.
• Сопоставьте тип и полярность миниконнекторов блока питания, выключателя и светильников.
• Уточните у продавца комплект поставки и необходимость шнура либо разветвителя.

Практические рекомендации

До окончательного крепления полезно собрать цепь без нагрузки на провода и проверить реакцию каждого датчика на соответствующую дверцу. Выберите положение, в котором фасад стабильно перекрывает зону датчика при закрывании, но не касается его корпуса. Кабели следует укладывать без натяжения, перегибов и попадания в траекторию петель или дверей.

В карточке отдельно указано, что выключатель рассчитан на плавное открывание и закрывание дверец. Быстрое многократное переключение за короткое время может привести к неисправности, поэтому не следует проверять устройство частым резким перекрытием датчиков. Работы по подключению выполняют при отключенном блоке питания, а после сборки последовательно проверяют оба канала и отсутствие нагрева соединений.

Характеристики

Итог

AKS-78193 стоит выбрать для низковольтной подсветки шкафа с двумя дверцами, если нужны два датчика на преграду, накладной монтаж и черное плоское исполнение. До покупки важно проверить размеры места установки, параметры нагрузки и разъемы, а также отдельно согласовать необходимые соединительные шнуры.
