Выключатель бесконтактный на преграду, двойной, накладной/врезной, 12/24V, 60W/100W, D10мм, черный, GLS

Двойной бесконтактный выключатель DD-2 GLS

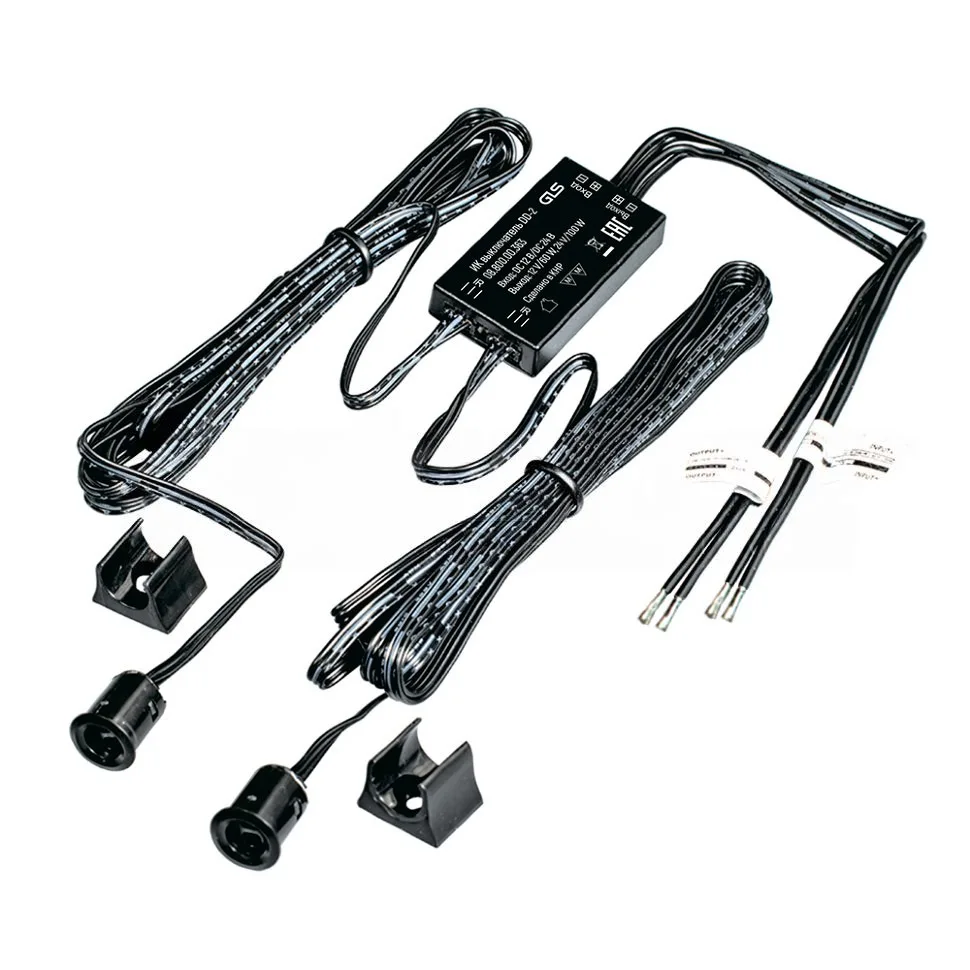

DD-2, артикул AKS-125956, — инфракрасный выключатель на преграду для автоматического управления мебельным освещением в шкафу с двумя дверями. Два датчика контролируют положение дверей и позволяют организовать включение света без обычной клавиши. Такое решение подходит для шкафа, гардеробного модуля или другой корпусной мебели, если устройство соответствует электрическим параметрам выбранной подсветки.

Модель работает в низковольтной сети постоянного тока 12–24 В. Допустимая мощность зависит от напряжения: до 60 Вт при 12 В и до 100 Вт при 24 В. При подборе важно учитывать суммарную мощность всех подключаемых светильников, а не мощность одного элемента. Выключатель устанавливают между совместимым источником питания и нагрузкой, соблюдая направление входа и выхода.

Назначение и сценарий работы

Выключатель предназначен прежде всего для двухдверного шкафа. Каждый из двух ИК-датчиков размещают напротив своей двери или другой подвижной преграды. Благодаря этому одна модель обслуживает две двери в составе общей системы освещения. До покупки следует проверить расположение дверей, доступное место для датчиков и возможность проложить провода так, чтобы они не попадали под петли, крепеж и движущиеся детали.

Товар относится к компонентам раздела мебельное освещение. Для рабочей системы также необходимы подходящие светильники и источник постоянного напряжения; их совместимость с выключателем определяется напряжением, суммарной нагрузкой и схемой соединения.

Врезной и накладной монтаж

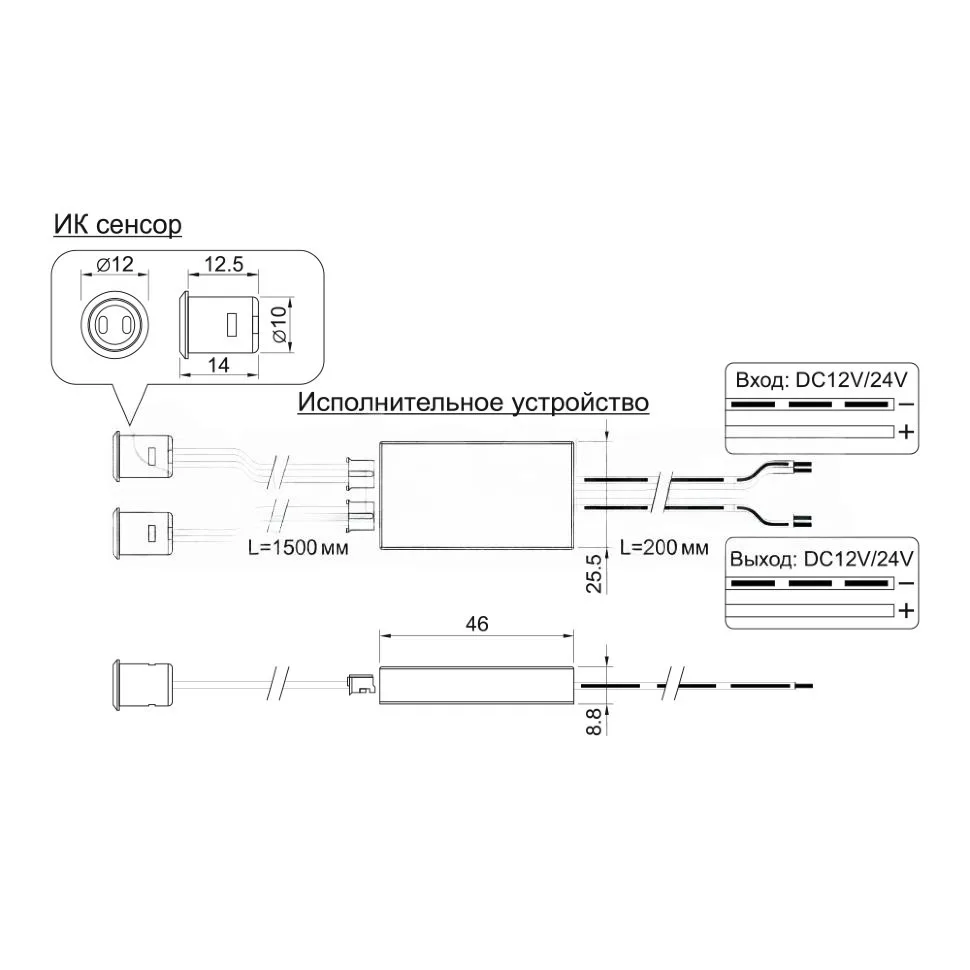

Для датчиков предусмотрены два варианта установки. При врезном монтаже датчик размещают в отверстии диаметром 10 мм, а кабель проводят через подготовленный канал. Этот способ помогает аккуратно интегрировать сенсор в мебельную деталь, но требует заранее проверить толщину и пригодность поверхности для сверления.

При накладном монтаже датчик располагают на поверхности с помощью держателя. Такой вариант полезен, когда делать отверстие нельзя или нужно сохранить возможность доступа к сенсору. Наличие и количество всех монтажных элементов следует уточнить перед заказом: точная комплектность в доступных данных не раскрыта.

Датчики соединены с управляющим блоком проводами длиной 1,5 м. Установленные коннекторы отсоединяются от блока, что упрощает прокладку кабеля через мебель. При планировании нужно учитывать реальный маршрут каждого провода, включая изгибы и обход перегородок: расстояние по прямой не показывает требуемую длину кабеля.

Совместимость и ограничения

• Используйте только источник постоянного напряжения 12 или 24 В, совместимый со всей системой освещения.
• Не превышайте нагрузку 60 Вт в системе 12 В и 100 Вт в системе 24 В.
• Сверьте разъемы и назначение входа и выхода до подключения; универсальная совместимость коннекторов не подтверждена.
• Степень защиты IP20 предполагает использование в сухом помещении без воздействия воды и высокой влажности.
• Диаметр 10 мм относится к монтажному отверстию для врезной установки датчика, а не к размеру управляющего блока.
• Модель рассчитана на работу с двумя дверями; фактическое срабатывание зависит от правильного положения датчиков относительно преград.

Что проверить перед заказом

1. Определите напряжение имеющегося блока питания: 12 или 24 В постоянного тока.
2. Сложите мощность всех светильников, которыми будет управлять выключатель, и оставьте запас относительно предельного значения.
3. Убедитесь, что в шкафу можно правильно расположить два датчика напротив дверей.
4. Для врезного варианта проверьте возможность выполнить отверстия диаметром 10 мм без повреждения мебельной детали.
5. Измерьте путь проводов от каждого датчика до блока и сопоставьте его с длиной 1,5 м.
6. Уточните комплектность и сравните разъемы выключателя, блока питания и светильников.

Характеристики

Итог

DD-2 GLS стоит выбрать для двухдверного шкафа, если требуется бесконтактное управление одной низковольтной системой подсветки с помощью двух датчиков. Модель дает выбор между врезным и накладным размещением, однако перед покупкой принципиально важно сверить напряжение, общую мощность нагрузки, разъемы, маршрут проводов и условия монтажа.
