Замок для КАЛИТОК LS 85 20 антрацит 70-CR ключ ключ

Замок для калитки LS 85/20 в цвете антрацит

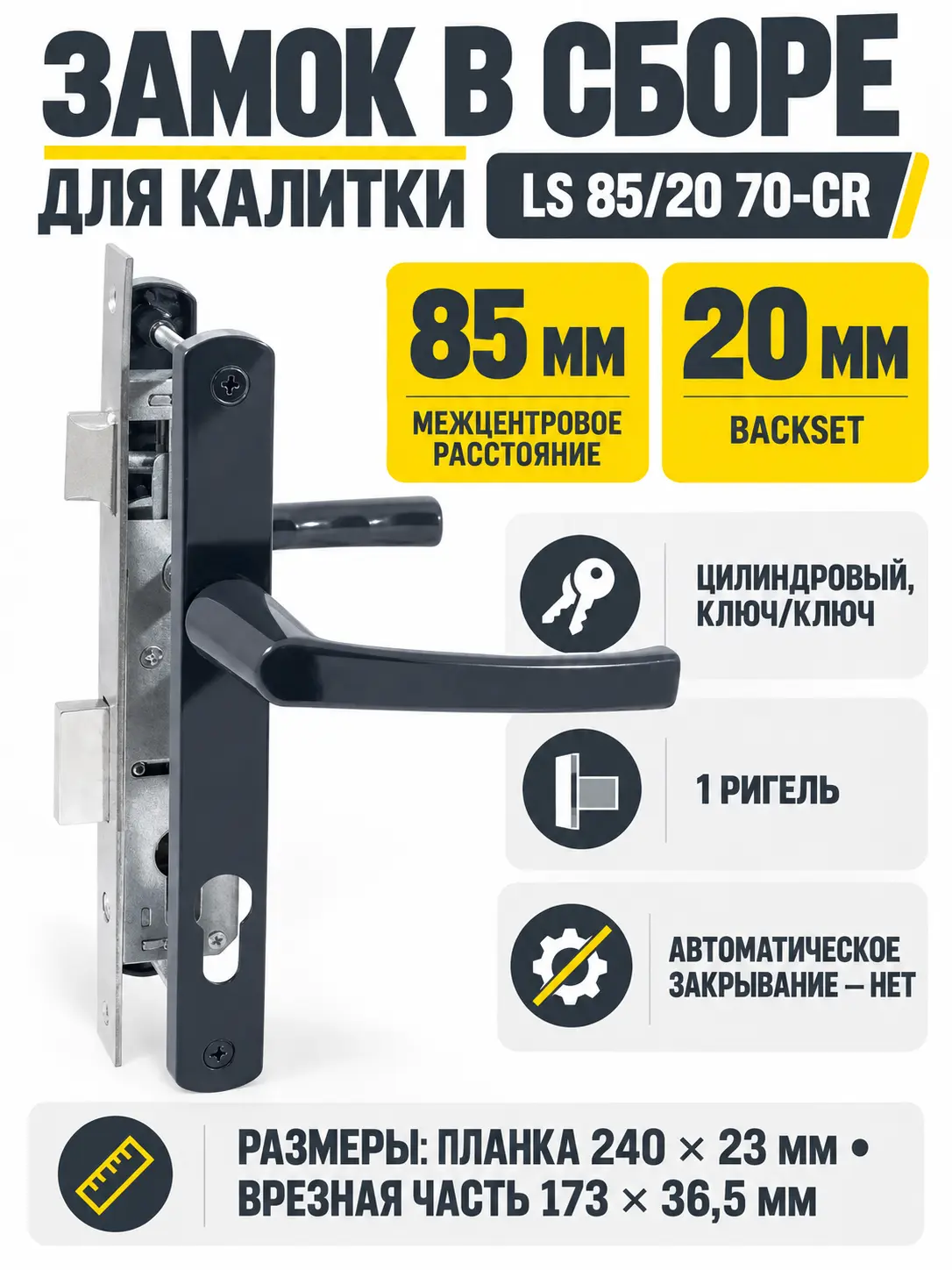

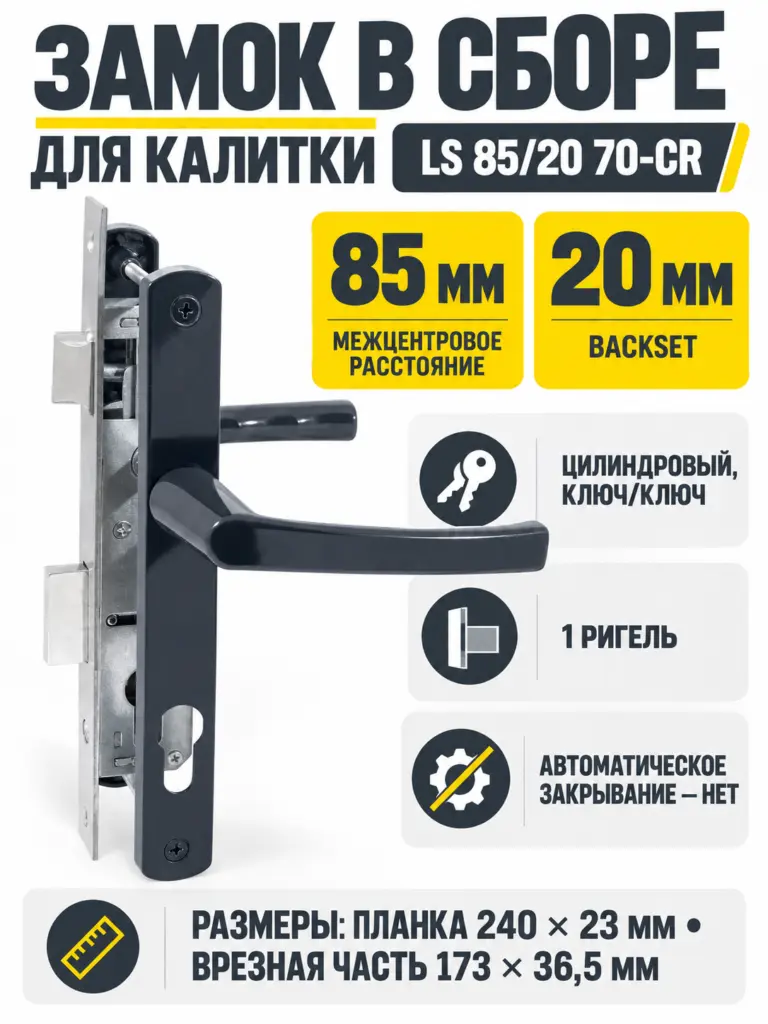

LS 85/20 70-CR — замок в сборе для оснащения калитки. Модель объединяет в одной позиции врезной замок, ручки на планках и цилиндровый механизм в исполнении ключ/ключ. Такое исполнение позволяет управлять цилиндром ключом с обеих сторон. Антрацитовый цвет подходит для конструкций, где фурнитура должна сочетаться с темным профилем, полотном или рамой.

Главные установочные параметры модели зашифрованы в обозначении 85/20: межцентровое расстояние составляет 85 мм, а удаление ключевого отверстия, или backset, — 20 мм. Эти значения нельзя выбирать приблизительно. Они должны соответствовать разметке, положению ручки и цилиндра, а также доступному пространству внутри профиля калитки.

Размеры и конструктивные особенности

Лицевая планка замка имеет длину 240 мм и ширину 23 мм. Размер врезной части составляет 173 мм по высоте и 36,5 мм по ширине. Эти параметры особенно важны при замене установленного механизма: новый корпус должен помещаться в существующий паз без ослабления профиля и нежелательной переделки посадочного места.

Длина планки ручки — 234 мм, расстояние между ее крепежными отверстиями — 206 мм. Замок оснащен одним ригелем и не имеет функции автоматического закрывания. После прохода калитку необходимо закрывать обычным предусмотренным конструкцией способом; рассчитывать на самостоятельное запирание при захлопывании не следует.

Совместимость и выбор

Модель следует выбирать для калитки, рассчитанной на замок с межцентровым расстоянием 85 мм и backset 20 мм. Одного совпадения внешнего вида недостаточно: сравните длину и ширину лицевой планки, габариты врезной части, расположение цилиндра, направление движения ригеля и точки крепления ручек. Для подбора других вариантов по установочным параметрам можно перейти в раздел дверные замки и сопоставить модели до оформления заказа.

Исполнение ключ/ключ отличается от варианта ключ/вертушка способом управления цилиндром с внутренней стороны. Если калиткой требуется управлять без ключа изнутри, выбирайте соответствующую модификацию только после проверки размеров. Варианты LS 85/25 имеют другой backset и не являются прямой заменой модели 85/20 без проверки посадочного места.

Что проверить перед заказом

• межцентровое расстояние между осью ручки и осью цилиндра — 85 мм;
• backset от лицевой планки до оси цилиндра — 20 мм;
• доступное место под корпус высотой 173 мм и шириной 36,5 мм;
• посадочное место под лицевую планку 240 × 23 мм;
• расстояние между крепежными отверстиями ручки — 206 мм;
• необходимость исполнения ключ/ключ с доступом к цилиндру с обеих сторон;
• совпадение направления работы ригеля и ответной части калитки.

До монтажа приложите детали к месту установки без сверления и убедитесь, что ручки перемещаются свободно, цилиндр расположен без перекоса, а ригель совмещается с ответной зоной. Тип и длину крепежа подбирайте с учетом конструкции и толщины профиля. Если замок заменяет старую модель, полезно снять размеры прежнего корпуса и планок до демонтажа.

Характеристики

Итог

LS 85/20 в антрацитовом цвете подойдет для калитки с посадочными параметрами 85/20 и требуемым исполнением цилиндра ключ/ключ. Точная проверка корпуса, планок и крепежных точек перед покупкой поможет избежать несовместимости и лишней переделки конструкции.
