Замок для КАЛИТОК LS 85 20 антрацит БЕЗ МЦ

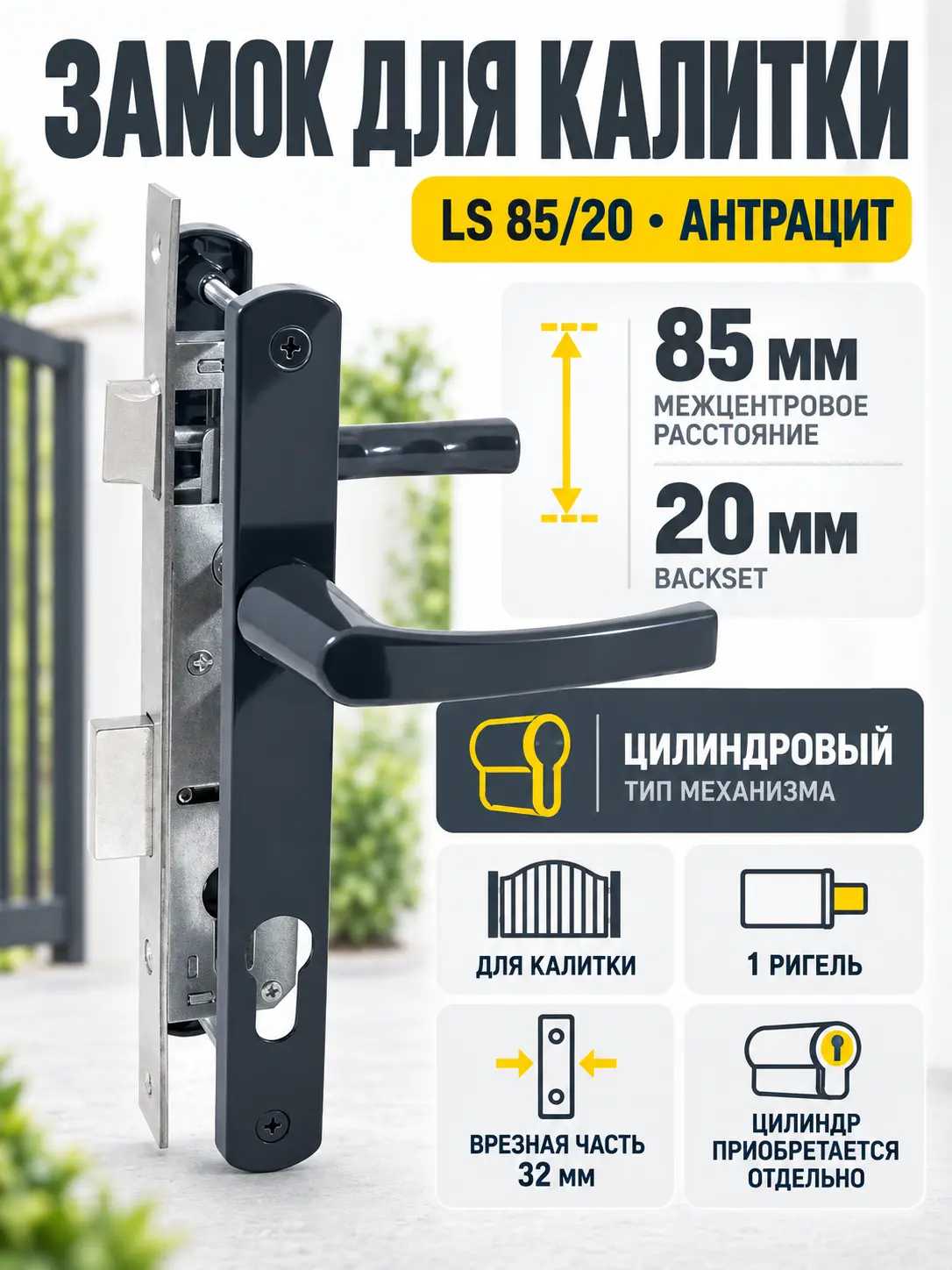

Замок LS 85/20 для калитки в цвете антрацит

LS 85/20 — замок для калитки с цилиндровым типом механизма секретности. Модель подходит для подбора фурнитуры по точным установочным размерам: межцентровое расстояние составляет 85 мм, а удаление ключевого отверстия, или backset, — 20 мм. Антрацитовый цвет позволяет сочетать замок с калиткой и другой фурнитурой близкого оттенка.

Эта модель предназначена для случаев, когда требуется установить новый замок либо заменить существующий механизм с совпадающей геометрией. При замене важно ориентироваться не только на внешний вид: решающее значение имеют межцентровое расстояние, backset, размеры лицевой и врезной частей, а также расположение крепежных отверстий.

Основные параметры модели

Длина лицевой планки замка равна 240 мм, ширина — 22 мм. Ширина врезной части составляет 32 мм. В конструкции предусмотрен один ригель. Планка ручки имеет размер 217 × 27 мм, а расстояние между ее крепежными отверстиями составляет 194 мм. Эти параметры удобно заранее перенести на схему или сопоставить с демонтированным замком.

Замок рассчитан на цилиндровый механизм секретности, но сам цилиндр в комплект не входит. Это позволяет отдельно подобрать механизм с подходящей общей длиной и расположением кулачка с учетом толщины профиля, накладок и способа управления. Не следует выбирать цилиндр только по внешнему виду: слишком короткий вариант может не пройти через установочный узел, а чрезмерно длинный будет выступать за плоскость фурнитуры.

Совместимость и ограничения

Совместимость определяется размерами посадочного места. Для данной модели нужны межцентровое расстояние 85 мм и backset 20 мм. Дополнительно проверьте, помещается ли врезная часть шириной 32 мм внутри профиля, совпадает ли положение лицевой планки длиной 240 мм и шириной 22 мм, а также подходят ли планки ручки 217 × 27 мм с крепежным расстоянием 194 мм.

Автоматическое закрывание в этой модели не предусмотрено. После монтажа работу запирающего узла следует проверять вручную при открытой и закрытой калитке. Для выбора других механизмов и сравнения установочных размеров можно перейти в раздел дверные замки.

Что проверить перед заказом

• межцентровое расстояние между осью ручки и осью цилиндра — 85 мм;
• backset от лицевой планки до оси цилиндра — 20 мм;
• доступную ширину полости профиля для врезной части 32 мм;
• размер лицевой планки — 240 × 22 мм;
• размер планки ручки — 217 × 27 мм;
• расстояние между крепежными отверстиями ручки — 194 мм;
• подходящую длину приобретаемого отдельно цилиндрового механизма;
• совпадение направления и траектории работы запирающих элементов с ответной частью.

Если замок подбирается взамен старого, сделайте фотографии установленного узла и снимите размеры до демонтажа. Особенно полезно измерить расстояния от торца профиля до осей ручки и цилиндра. Ответную часть, крепеж и цилиндровый механизм следует подбирать только после проверки их совместимости с калиткой и посадочным местом.

Характеристики

Итог

Замок LS 85/20 в цвете антрацит подойдет для калитки с соответствующим посадочным местом. Ключевые параметры выбора — межцентровое расстояние 85 мм, backset 20 мм и ширина врезной части 32 мм. До покупки сопоставьте все установочные размеры и отдельно подберите цилиндровый механизм нужной длины.
