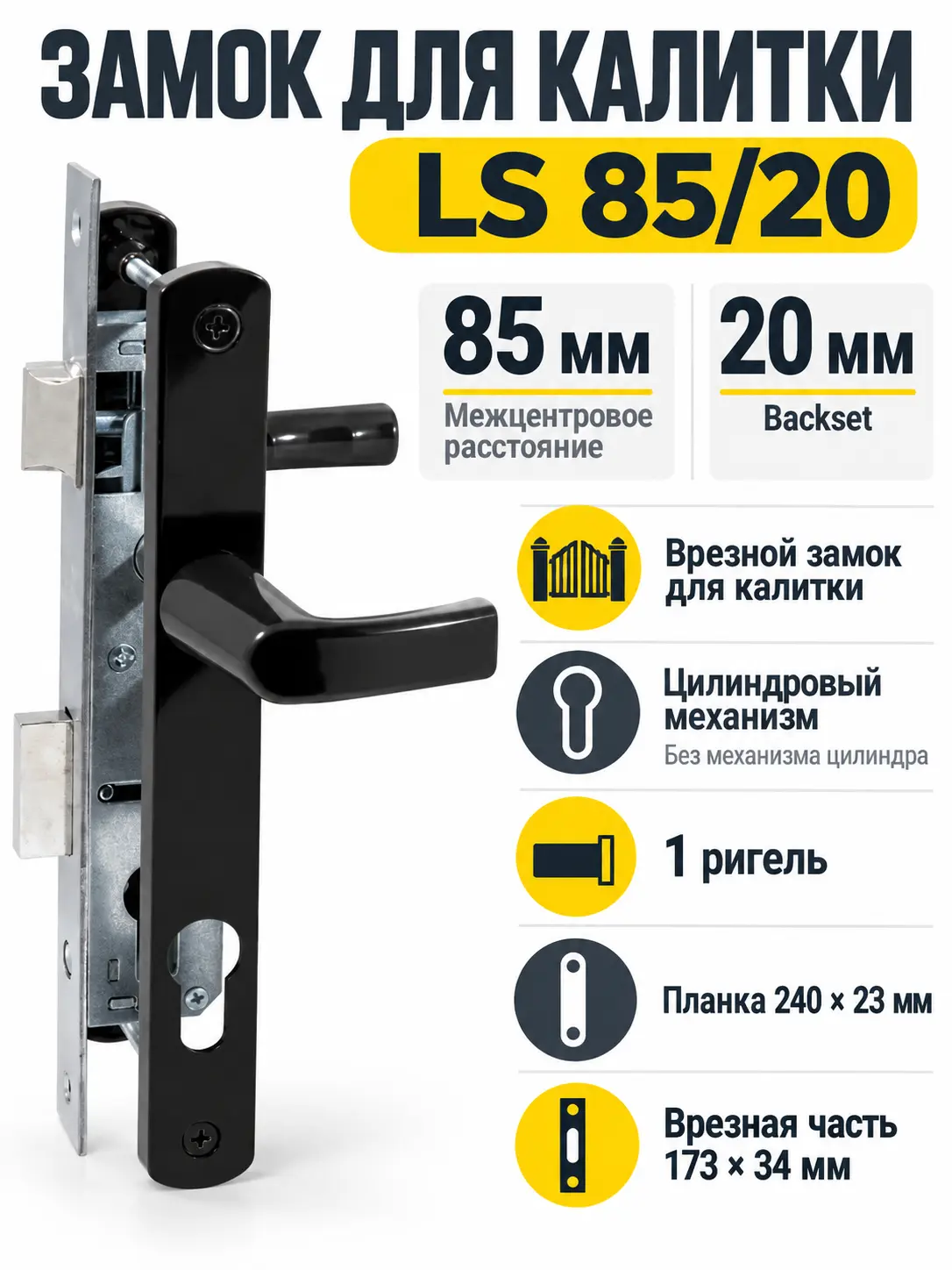

Замок для КАЛИТОК LS 85 20 черный БЕЗ МЦ

Замок LS 85/20 для калитки

LS 85/20 — замок черного цвета для установки в калитку с подходящим узким профилем. Модель рассчитана на цилиндровый механизм секретности и имеет один ригель. Это исполнение удобно выбирать при сборке новой калитки или замене замка, если посадочное место соответствует межцентровому расстоянию 85 мм и удалению ключевого отверстия 20 мм.

Обозначение 85/20 содержит два основных монтажных параметра. Значение 85 мм — расстояние между осью ручки и осью цилиндра. Значение 20 мм — backset, то есть расстояние от лицевой планки до оси ключевого отверстия. Оба размера важны: совпадения только одного из них недостаточно для уверенной замены установленного замка.

Размеры и особенности исполнения

Лицевая планка имеет длину 240 мм и ширину 23 мм. Размер врезной части составляет 173 мм по высоте и 34 мм по ширине. Эти параметры позволяют заранее оценить, поместится ли корпус внутри профиля и совпадет ли планка с подготовленным пазом. Цвет видимых элементов — черный, поэтому модель можно подбирать для калитки и фурнитуры соответствующего цвета.

Замок имеет один ригель и 2 класс секретности. Механизм цилиндра в данное исполнение не входит: подходящий цилиндр необходимо подбирать отдельно. При подборе учитывайте толщину профиля, положение замка внутри конструкции и выступ цилиндра с обеих сторон. Также отдельно сопоставьте посадочные размеры ручек, квадрат и ответную часть.

Где применяется модель

Основной сценарий применения — врезная установка в калитку, геометрия которой допускает размещение корпуса шириной 34 мм. Модель подойдет как элемент новой конструкции либо как замена замка с теми же установочными параметрами. Для подбора альтернативных корпусов и сравнения посадочных размеров можно перейти в раздел дверных замков.

Нельзя выбирать LS 85/20 только по внешнему виду или межцентровому расстоянию. В серии встречаются исполнения с backset 25 мм, но они требуют другой глубины посадки. Важны также длина и ширина лицевой планки, высота и ширина корпуса, расположение крепежных отверстий, направление закрывания и положение ответного элемента.

Что проверить перед заказом

• Измерьте межцентровое расстояние: для этой модели оно должно составлять 85 мм.
• Проверьте backset от края лицевой планки до оси цилиндра — 20 мм.
• Сопоставьте лицевую планку размером 240 × 23 мм с торцом профиля и существующим пазом.
• Убедитесь, что внутри профиля достаточно места для корпуса высотой 173 мм и шириной 34 мм.
• Подберите цилиндровый механизм с учетом толщины профиля и накладок.
• До монтажа уточните совместимость ручек, квадрата, ответной части и крепежа.

Характеристики LS 85/20

Практическая рекомендация

Перед окончательной установкой соберите замок, цилиндр и ручки без затягивания крепежа, проверьте свободное перемещение защелки и ригеля, а затем совместите корпус с ответной частью. Крепеж не должен деформировать профиль или зажимать механизм. После монтажа несколько раз проверьте работу при открытой калитке и только затем — при закрытой.

LS 85/20 следует выбирать по полному набору посадочных размеров: 85 мм между осями, backset 20 мм, планка 240 × 23 мм и корпус 173 × 34 мм. Если эти параметры совпадают с конструкцией калитки, модель можно комплектовать совместимым цилиндровым механизмом и подходящей фурнитурой.
