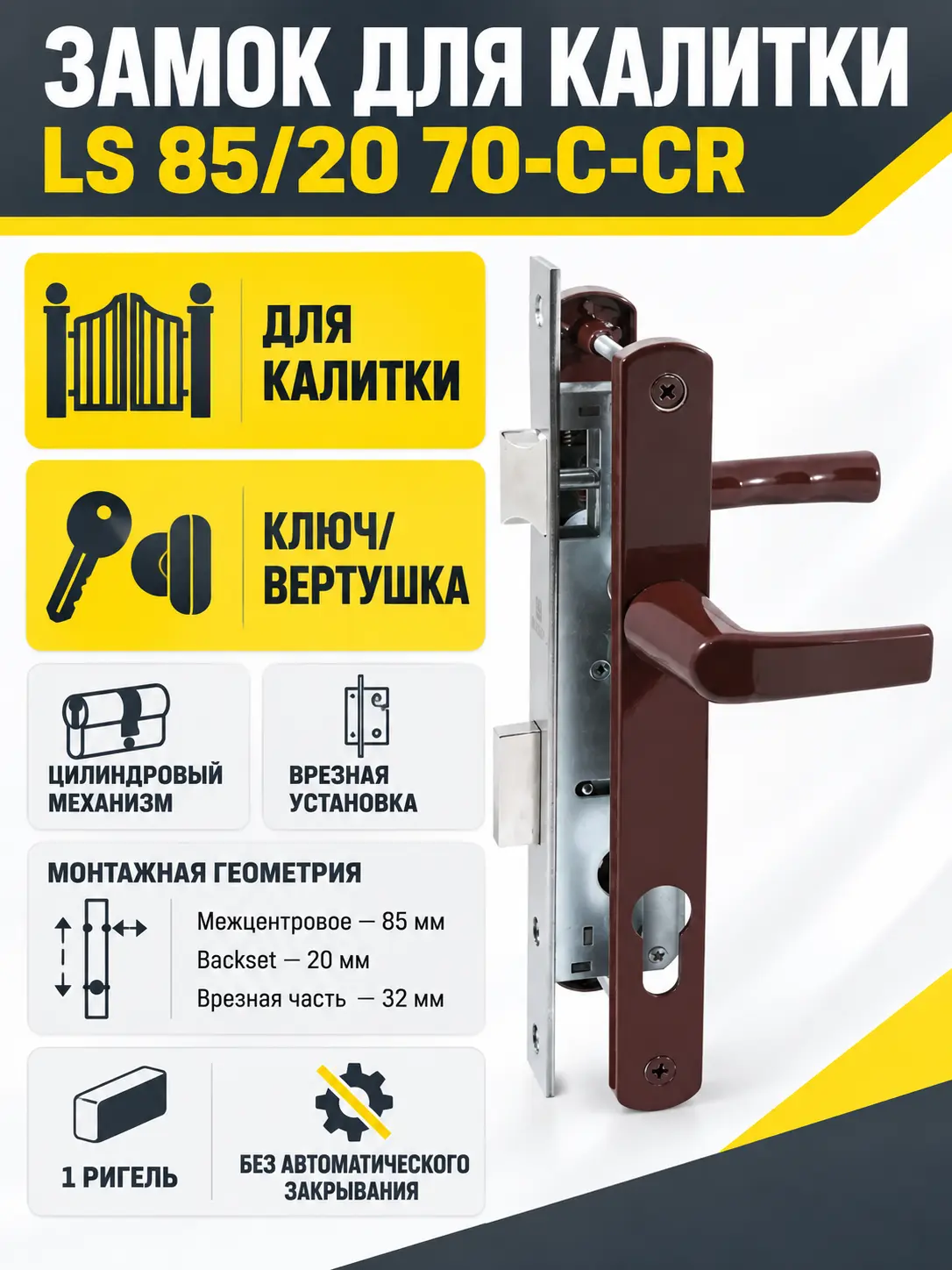

Замок для КАЛИТОК LS 85 20 коричн. 70-C-CR ключ верт.

Замок для калитки LS 85/20 70-C-CR

LS 85/20 70-C-CR — цилиндровый замок для калитки в коричневом исполнении. Модель рассчитана на врезную установку и подходит для ситуации, когда требуется управление ключом с наружной стороны и вертушкой с внутренней. Такая конфигурация позволяет отпирать замок изнутри без использования ключа, однако при выборе важно учитывать расположение вертушки относительно стороны открывания калитки.

Ключевые параметры модели заложены в ее посадочной геометрии: межцентровое расстояние составляет 85 мм, а удаление ключевого отверстия от лицевой планки, то есть backset, — 20 мм. Эти размеры нельзя оценивать только по общему внешнему виду замка. Они должны совпадать с отверстиями под ручку и цилиндр, а также с положением подготовленной ниши в полотне.

Размеры и особенности конструкции

Лицевая планка имеет длину 240 мм и ширину 22 мм. Ширина врезной части корпуса составляет 32 мм. Планка ручки выполнена в размере 217 × 27 мм, а расстояние между ее крепежными отверстиями равно 194 мм. Замок оснащен одним ригелем и не поддерживает автоматическое закрывание: после прикрывания калитки запирание выполняется обычным способом с помощью цилиндрового механизма.

Коричневое исполнение удобно для сочетания с полотном и другой фурнитурой близкого оттенка. При этом цвет не определяет монтажную совместимость. Для правильного подбора сначала проверяют backset, межцентровое расстояние, ширину корпуса и размеры планок, а затем сопоставляют расположение всех отверстий.

Где применять модель

Замок предназначен для калиток и может использоваться при сборке новой конструкции либо при замене механизма с совпадающей геометрией. При замене особенно важно измерять не только старую декоративную планку, но и скрытую врезную часть: корпус шириной 32 мм должен помещаться в имеющееся посадочное место без ослабления элементов полотна.

Если одновременно подбираются ручки, петли и другие элементы, полезно заранее сопоставить их размеры и отделку в разделе дверных замков. Это помогает оценить всю схему запирания как единый узел и избежать несовпадения крепежных точек.

Что проверить перед заказом

• Межцентровое расстояние: между осями ручки и цилиндра должно быть 85 мм.
• Backset: расстояние от края лицевой планки до оси цилиндра должно составлять 20 мм.
• Посадочное место: сравните ширину врезной части 32 мм с доступным пространством внутри полотна.
• Лицевую планку: проверьте возможность установки детали размером 240 × 22 мм.
• Планку ручки: учтите размер 217 × 27 мм и крепежное расстояние 194 мм.
• Сторону управления: убедитесь, что конфигурация ключ/вертушка соответствует требуемому доступу снаружи и изнутри.
• Монтажные детали: до установки уточните состав набора и подберите крепеж под материал и толщину конкретной калитки.

Характеристики

Рекомендации по выбору и установке

Для замены существующего замка снимите размеры до демонтажа или используйте старый корпус как образец. Не расширяйте посадочное место, пока не проверены положение ригеля, оси ручки и цилиндра, габариты планок и направление открывания. Крепеж следует выбирать с учетом конструкции калитки, а установку выполнять без перекоса корпуса и цилиндра.

LS 85/20 70-C-CR стоит выбирать, когда нужны коричневый замок для калитки, межцентровое расстояние 85 мм, backset 20 мм и управление по схеме ключ/вертушка. Точное совпадение монтажной геометрии важнее визуального сходства с прежним механизмом.
