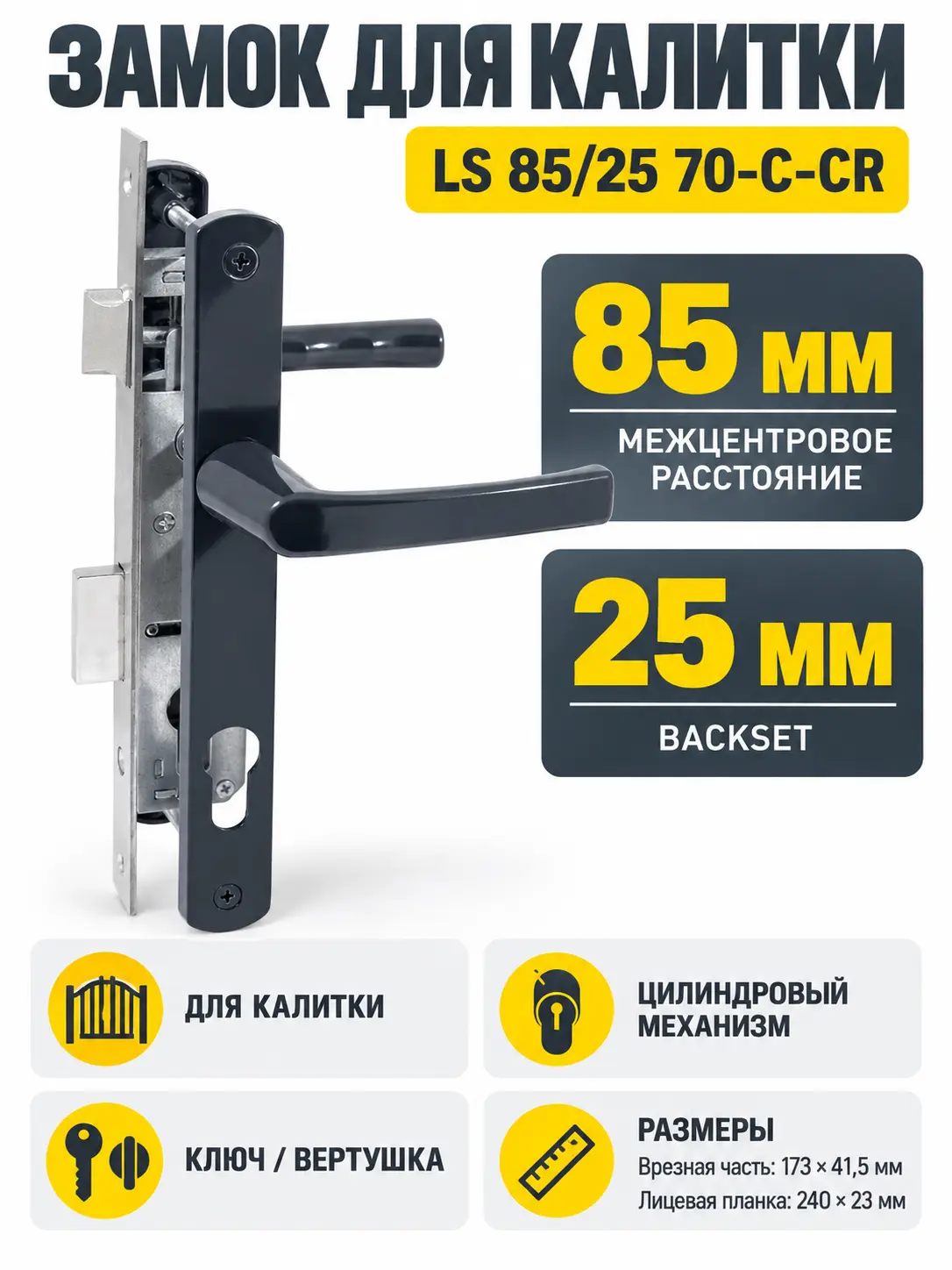

Замок для КАЛИТОК LS 85 25 антрацит 70-C-CR ключ верт.

Замок для калитки LS 85/25: назначение модели

LS 85/25 70-C-CR — замок в сборе для калитки, выполненный в цвете антрацит. Модель подходит для новой установки или замены существующего замка при полном совпадении монтажной геометрии. Цилиндровая конфигурация ключ/вертушка позволяет запирать конструкцию ключом с одной стороны и пользоваться поворотной вертушкой с другой.

Главные параметры выбора этой модели — межцентровое расстояние 85 мм и backset 25 мм. Межцентровое расстояние измеряют между осями квадрата ручки и цилиндрового механизма. Backset определяют от лицевой планки до оси ключевого отверстия. Эти величины нельзя подбирать приблизительно: даже небольшое расхождение может помешать совместить корпус замка, ручки и уже подготовленные отверстия.

Размеры и конструктивные параметры

Лицевая планка имеет длину 240 мм и ширину 23 мм. Врезная часть корпуса достигает 173 мм по высоте и 41,5 мм по ширине. Длина планки ручки составляет 234 мм, а расстояние между ее крепежными отверстиями — 206 мм. Замок оснащен одним ригелем и не имеет функции автоматического закрывания: после закрытия калитки запирание необходимо выполнять обычным способом.

Цилиндр входит в комплектацию модели. При этом перед монтажом следует отдельно сверить фактический набор деталей с задачей установки и подобрать подходящий крепеж с учетом материала и толщины профиля. Для замены особенно полезно сопоставить не только основные размеры, но также расположение крепежных точек, форму лицевой планки и направление работы защелки.

Где применять LS 85/25

Модель рассчитана на калитку, конструкция которой допускает размещение корпуса шириной 41,5 мм и лицевой планки шириной 23 мм. Замок можно рассматривать для замены узкопрофильного механизма с геометрией 85/25, но совпадение двух чисел само по себе не гарантирует совместимость: необходимо проверить высоту корпуса, длину планки и крепежные расстояния.

Если одновременно подбираются ручки, цилиндровые механизмы или другие элементы запирания, удобно сравнить подходящие позиции в разделе дверных замков. При подборе ориентируйтесь на фактические размеры посадочного места, а не только на внешний вид и цвет фурнитуры.

Что проверить перед заказом

• Межцентровое расстояние: требуется 85 мм между осями ручки и цилиндра.
• Backset: ось ключевого отверстия должна находиться на расстоянии 25 мм от лицевой планки.
• Посадочное место: врезная часть имеет размеры 173 × 41,5 мм.
• Лицевую планку: ее размеры составляют 240 × 23 мм.
• Крепление ручки: расстояние между крепежными отверстиями равно 206 мм, длина планки — 234 мм.
• Схему доступа: исполнение ключ/вертушка должно соответствовать нужному расположению внутренней и наружной стороны калитки.

Характеристики замка

Практический выбор и установка

При замене старого механизма сначала измерьте его в снятом состоянии и сопоставьте значения с таблицей. Если калитка изготавливается заново, перед выборкой профиля подготовьте монтажную схему с учетом корпуса, лицевой планки, цилиндра и ручек. Установку следует выполнять без перекоса: ригель и защелка должны свободно входить в ответную часть, не цепляя ее края.

LS 85/25 подходит для ситуации, когда требуются цилиндровый замок цвета антрацит, геометрия 85/25 и управление ключом с одной стороны и вертушкой с другой. Тщательная проверка посадочных размеров до заказа помогает избежать переделки профиля и обеспечивает корректное взаимодействие всех элементов замкового узла.
