Замок для КАЛИТОК LS 85 25 коричн. 70-C-CR ключ верт.

Замок LS 85/25 для калитки

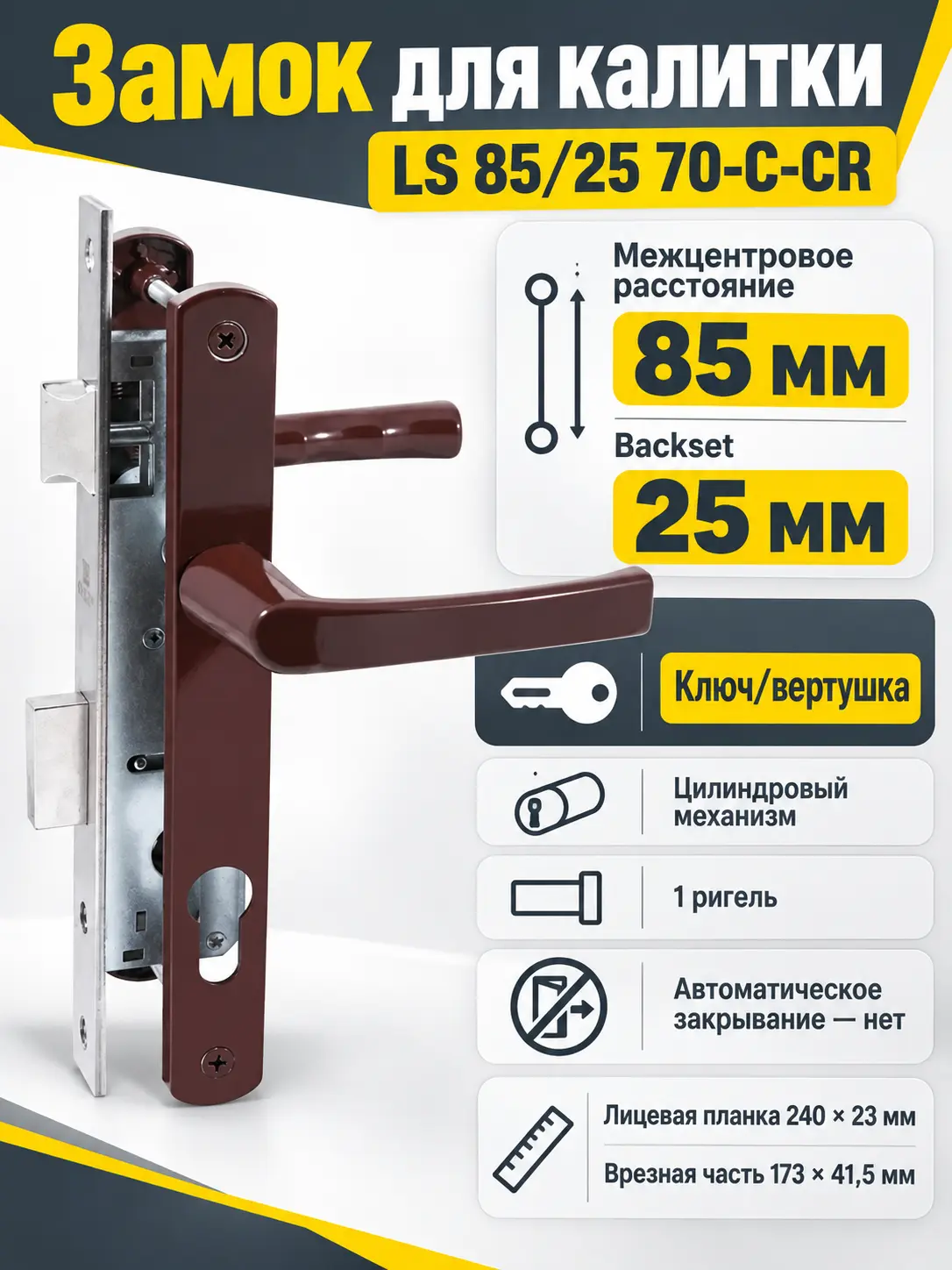

LS 85/25 70-C-CR — цилиндровый замок в сборе для установки на калитку. Коричневое исполнение подходит для конструкций, где фурнитуру подбирают в близком цвете к профилю или полотну. Управление цилиндром выполнено по схеме ключ/вертушка: со стороны ключа замок запирают ключом, а с противоположной стороны используют поворотную вертушку.

Модель следует выбирать прежде всего по посадочным размерам. Межцентровое расстояние составляет 85 мм, а backset — 25 мм. Межцентровое расстояние измеряют между центром квадрата ручки и центром цилиндра, backset — от лицевой планки до центра цилиндра. Эти параметры не взаимозаменяемы: совпадение только одного размера не гарантирует совместимость замка с существующими отверстиями и фурнитурой.

Размеры и конструктивные параметры

Лицевая планка имеет длину 240 мм и ширину 23 мм. Размер врезной части — 173 мм по высоте и 41,5 мм по ширине. Длина планки ручки составляет 234 мм, расстояние между ее крепежными отверстиями — 206 мм. Такие значения полезны как при установке в новую калитку, так и при замене старого механизма: предварительное сравнение снижает риск несовпадения корпуса с подготовленной выборкой.

В конструкции предусмотрен один ригель. Автоматического закрывания у модели нет, поэтому запирание выполняется пользователем. Цилиндровый механизм входит в комплектацию, а его исполнение ключ/вертушка удобно там, где с внутренней стороны требуется поворотное управление без ключа.

Как проверить совместимость

При замене замка снимите размеры прежнего механизма или подготовленного посадочного места. Проверьте межцентровое расстояние 85 мм и backset 25 мм, затем сравните высоту и ширину корпуса с размерами 173 × 41,5 мм. Отдельно сопоставьте лицевую планку 240 × 23 мм и расстояние 206 мм между крепежными отверстиями ручки. Также учитывайте направление установки, положение цилиндра и доступное пространство для вертушки.

Если фурнитура подбирается для новой конструкции, согласуйте размеры замка с профилем и схемой изготовления калитки до выполнения отверстий. Для замены полезно сравнить не только числовые параметры, но и расположение ригеля, ручки и крепежа. Другие варианты механизмов и посадочных размеров представлены в разделе дверные замки, что позволяет подобрать решение под конкретную конструкцию.

Практические рекомендации

• До монтажа проверьте работу цилиндра и ригеля без нагрузки.
• Не подгоняйте корпус ударами и не допускайте перекоса механизма в посадочном месте.
• Подберите крепеж с учетом материала и толщины профиля калитки.
• После установки убедитесь, что ригель движется свободно и не упирается в ответную часть.
• Не прикладывайте избыточное усилие к ключу или вертушке при тугом ходе — сначала устраните перекос.

Характеристики LS 85/25 70-C-CR

Итог

Замок LS 85/25 подойдет для калитки, рассчитанной на межцентровое расстояние 85 мм и backset 25 мм. При выборе ориентируйтесь на полный набор посадочных размеров, а не только на внешний вид и цвет. Совпадение корпуса, лицевой планки и крепежных точек позволит установить механизм без нежелательной переделки конструкции.
