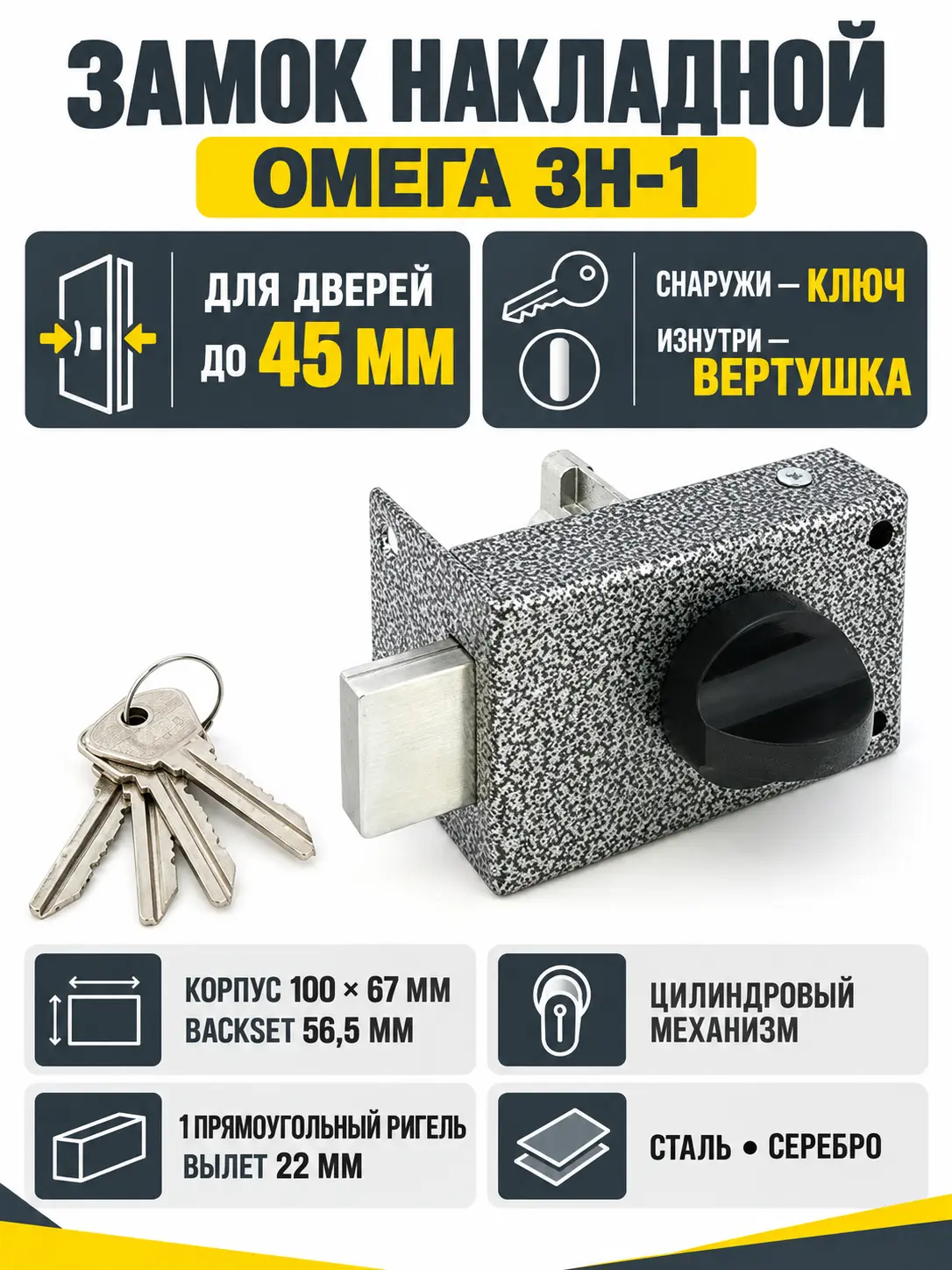

Замок накладной Омега ЗН-1 (серебро)

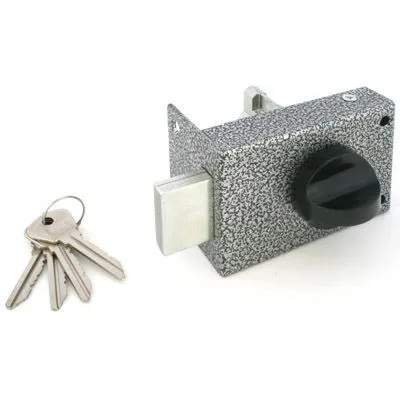

Накладной замок Омега ЗН-1 в серебристом исполнении

Омега ЗН-1 — накладной дверной замок с цилиндровым механизмом секретности и одним прямоугольным ригелем. Его устанавливают на внутренней стороне дверного полотна, когда требуется накладная конструкция без размещения корпуса замка внутри двери. Серебристое исполнение подходит для сочетания с дверной фурнитурой близкого оттенка.

Модель рассчитана на двери правого и левого открывания толщиной до 45 мм. Снаружи механизм приводится в действие ключом, а изнутри — вертушкой. Автоматического закрывания и защелки у этой модели нет: ригель перемещается вручную. Такая схема особенно важна при замене старого замка — новый корпус, цилиндровая часть и запорная коробка должны совпасть с геометрией двери и коробки.

Размеры и конструктивные параметры

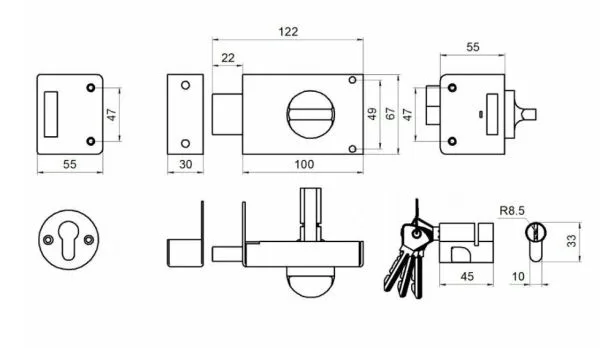

Размер корпуса составляет 100 × 67 мм, удаление ключевого отверстия — 56,5 мм. Вылет стального прямоугольного ригеля равен 22 мм. Для оценки занимаемого пространства также учитывайте общий габарит 100 × 67 × 122 мм. Перед заказом измерьте прежний замок и положение отверстия под цилиндровую часть, а не ориентируйтесь только на внешний размер корпуса.

Корпус выполнен из стали. Замок относится ко 2 классу секретности и имеет цилиндровый механизм. Один ригель образует одну основную точку запирания. Модель не следует выбирать как прямую замену многоригельному замку, изделию с защелкой или механизму с автоматическим запиранием.

Комплектация и применение

В комплект входят замок, четыре ключа, запорная коробка и накладка. Запорная коробка размещается на дверной коробке напротив ригеля, поэтому перед монтажом необходимо проверить, достаточно ли места для ее установки и можно ли обеспечить точное совмещение деталей. Крепеж подбирают с учетом материала и толщины конкретного полотна, не допуская выхода винтов на лицевую сторону двери.

При подборе замка вместе с ручками, цилиндровыми механизмами и другими элементами полезно сопоставить параметры в разделе дверных замков. Для Омега ЗН-1 ключевыми критериями остаются накладной способ установки, толщина двери до 45 мм, backset 56,5 мм, направление открывания и расположение ответной части.

Что проверить перед заказом

• Толщина дверного полотна не должна превышать 45 мм.
• Сравните направление открывания двери и положение замка на внутренней стороне полотна.
• Измерьте расстояние от края двери до оси ключевого отверстия: для этой модели backset равен 56,5 мм.
• Проверьте, помещается ли корпус размером 100 × 67 мм без помех для ручки, наличника и других элементов.
• Убедитесь, что ригель с вылетом 22 мм совмещается с местом установки запорной коробки.
• Если заменяется старый замок, сравните расположение отверстий и форму ответной части; совпадение модели не гарантирует совпадения ранее выполненной разметки.

Характеристики Омега ЗН-1

Практический вывод

Омега ЗН-1 подойдет, если нужен серебристый накладной цилиндровый замок с ручным управлением, одним ригелем и внутренней вертушкой. Для правильного выбора заранее сопоставьте толщину и направление открывания двери, backset 56,5 мм, размеры корпуса и положение запорной коробки. Монтаж выполняйте после пробной разметки и проверки свободного хода ригеля.
