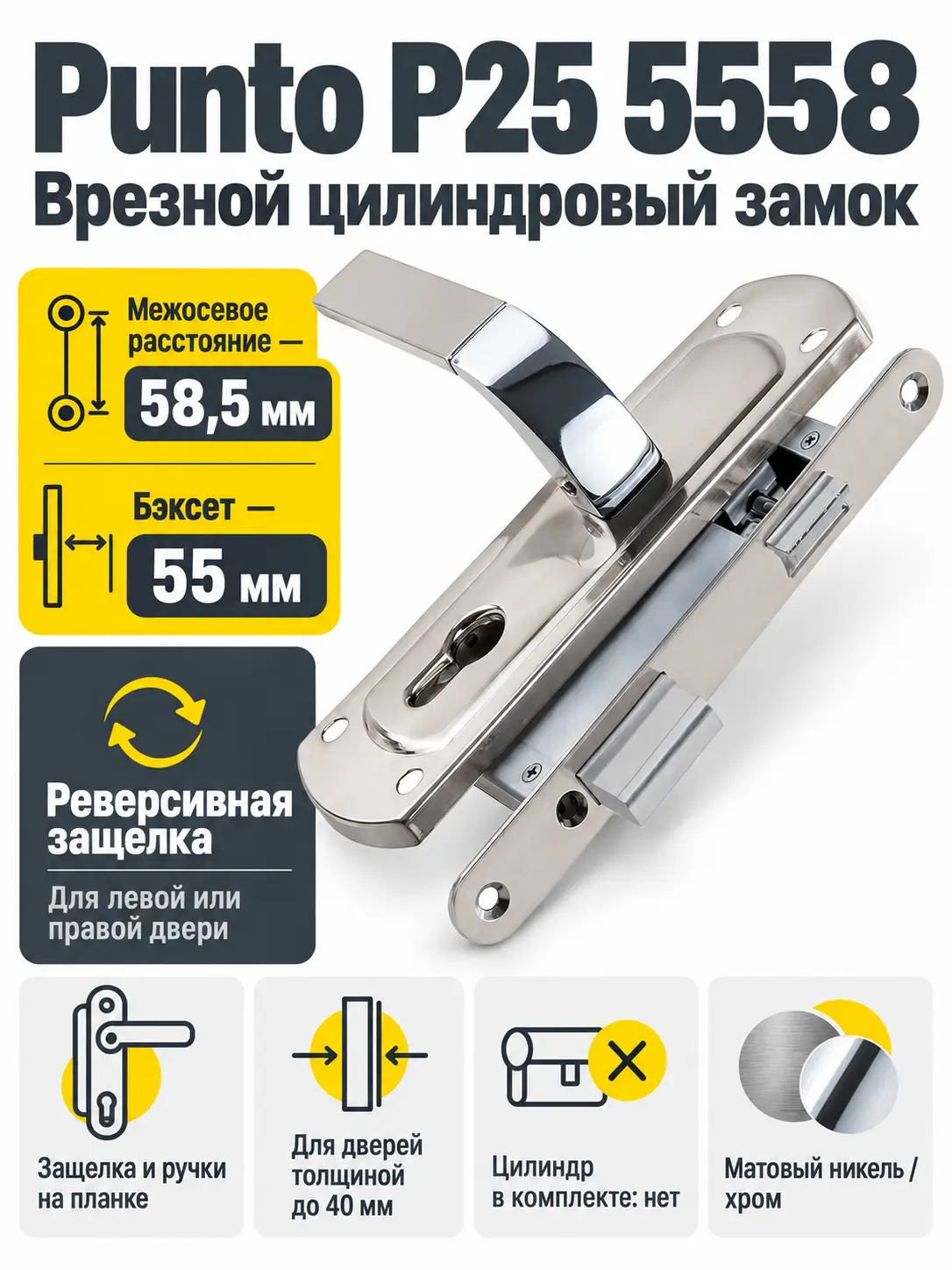

Замок цилиндровый с ручкой LOCKSET25.ORION.5558-1 (KIT P25 5558 ORION) SN CP мат.никель хром

Врезной замок Punto P25 5558 с ручками на планке

Punto LOCKSET25.ORION.5558-1 SN/CP — комплект врезного замка с защелкой и фалевыми ручками на планке для дверей жилых и общественных помещений. Модель относится к серии P25 и рассчитана на цилиндровый механизм секретности. Она подходит для случаев, когда требуется заменить замок вместе с нажимными ручками или собрать дверной узел из согласованных по размерам компонентов.

Основные монтажные параметры модели — межосевое расстояние 58,5 мм и бэксет 55 мм. Эти значения особенно важны при замене уже установленного корпуса: положение квадрата ручки и цилиндра должно совпасть с отверстиями в полотне и декоративной планке. Размер врезной части составляет 176 × 82 мм, а лицевая планка имеет размеры 200 × 22 мм.

Назначение и особенности конструкции

Замок оснащен защелкой под ручку и одним ригелем. Вылет ригеля составляет 20 мм. Реверсивная конструкция защелки позволяет подготовить изделие для левой или правой двери, открывающейся внутрь либо наружу. При этом направление двери — только один из параметров выбора: необходимо также учитывать толщину полотна, расположение ответной части и размеры существующей выборки.

Фалевые ручки установлены на планках размером 200 × 60 мм. Расстояние между крепежными отверстиями планки — 160 мм. В ручках предусмотрены пружины и фиксаторы для возврата и удержания рабочего положения. Ручки изготовлены из алюминия, накладки — из стали. Сочетание матового никеля и хрома подходит для дверей с фурнитурой близких холодных металлических оттенков.

Комплектация и подбор цилиндра

В комплект входят корпус замка, ручки на планке, квадрат под ручки, крепеж и паспорт изделия. Цилиндрового механизма в наборе нет: его выбирают отдельно с учетом толщины двери, накладок и требуемого выступания с обеих сторон полотна. До заказа цилиндра измерьте общую толщину дверного узла и положение крепежного винта относительно наружной и внутренней поверхностей.

Для сравнения с другими корпусами и комплектами полезно перейти в раздел дверных замков. При подборе ориентируйтесь не только на внешний вид ручек, но и на межосевое расстояние, бэксет, габариты корпуса и лицевой планки.

Что проверить перед заказом

• межосевое расстояние между осью ручки и осью цилиндра — 58,5 мм;
• бэксет от края лицевой планки до оси цилиндра — 55 мм;
• доступное место под врезную часть размером 176 × 82 мм;
• совпадение лицевой планки 200 × 22 мм с подготовленной выборкой;
• толщину дверного полотна — модель рассчитана на значение до 40 мм;
• положение ответной планки относительно защелки и ригеля;
• длину отдельно приобретаемого цилиндра и пригодность штатного крепежа для конкретной двери.

Если замок выбирается на замену, снимите размеры старого корпуса до демонтажа и сравните расположение всех функциональных осей. Совпадение только межосевого расстояния не гарантирует совпадения корпуса, крепежных отверстий и лицевой планки. При новой установке разметку выполняют по изделию и монтажной документации, не ослабляя край дверного полотна чрезмерной выборкой.

Характеристики

Итог

Punto KIT P25 5558 ORION — готовый комплект корпуса, защелки и ручек для двери с межосевым расстоянием 58,5 мм и бэксетом 55 мм. Модель удобна для подбора по существующим посадочным размерам, а реверсивная защелка допускает установку на двери разных направлений. Перед покупкой важно проверить габариты врезной части, размеры планок, толщину полотна и отдельно подобрать цилиндровый механизм.
