Замок в сборе LS для китайских дверей ЗВ1-09-CP ручка LS 222 L

Замок LS ЗВ1-09-CP с ручкой LS 222 L

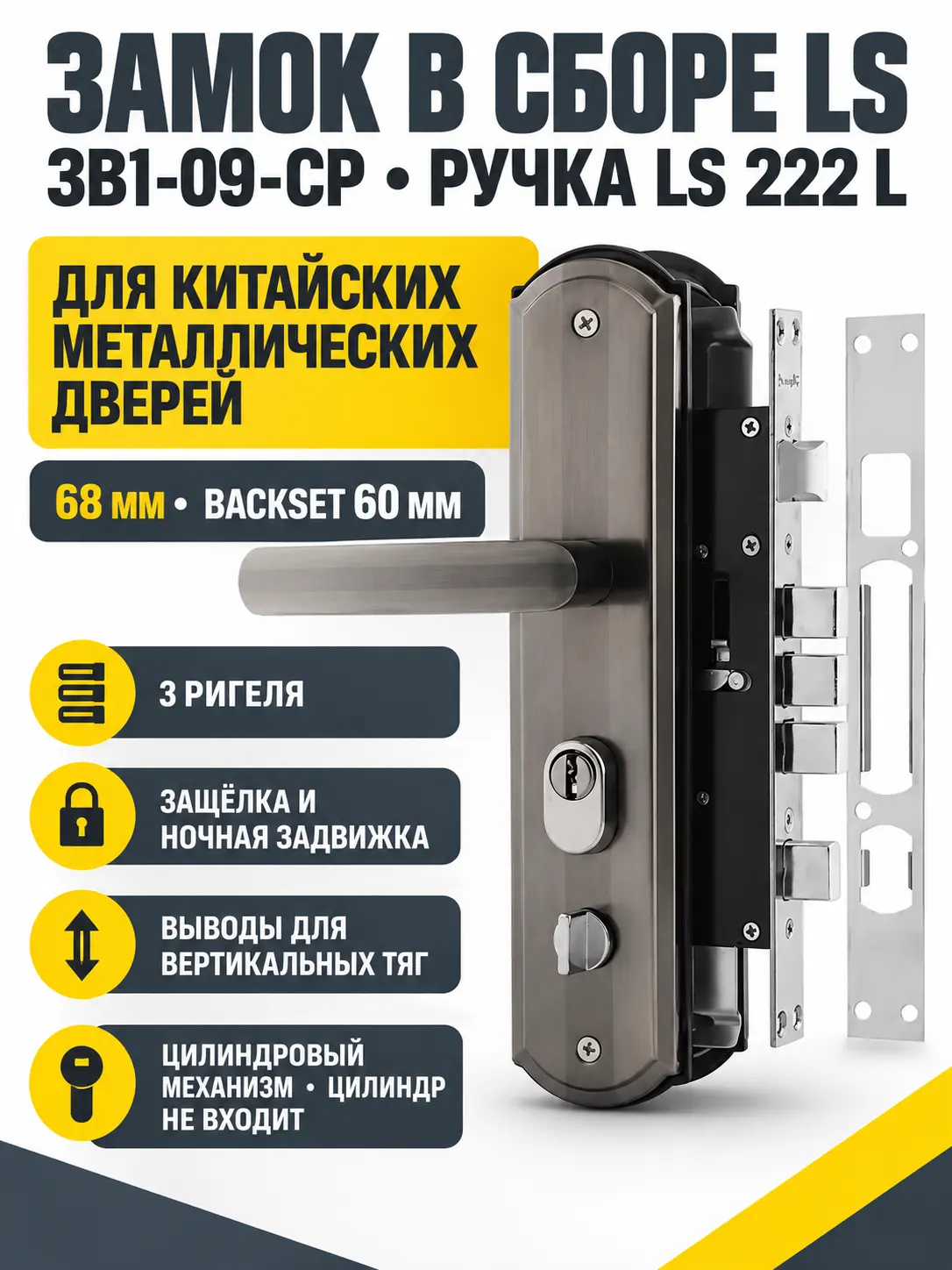

Замок в сборе LS ЗВ1-09-CP с ручкой LS 222 L — комплект для ремонта и замены основного запирающего узла в совместимых китайских металлических дверях. Модель рассчитана на цилиндровый механизм секретности и имеет исполнение L. Это важно учитывать при подборе: внешне похожие замки могут различаться направлением, габаритами корпуса, положением отверстий, конфигурацией ручек и точками подключения вертикальных тяг.

Конструкция объединяет врезной корпус замка и ручку на планке. В замке предусмотрены защелка, ночная задвижка, три ригеля и элементы подключения вертикального запирания. Автоматическое закрывание отсутствует, поэтому запирание выполняется обычным механическим способом. Цилиндр приобретается отдельно с учетом толщины дверного полотна, расположения крепежного отверстия и требуемой симметрии.

Основные размеры и назначение

Ключевые монтажные параметры модели — межосевое расстояние 68 мм и удаление ключевого отверстия 60 мм. Лицевая планка имеет длину 240 мм и ширину 24 мм. Размер врезной части составляет 175 мм по высоте и 90,5 мм по ширине. Эти значения необходимо сравнить со старым корпусом: совпадение только двух основных расстояний еще не гарантирует установку без переделки дверного полотна.

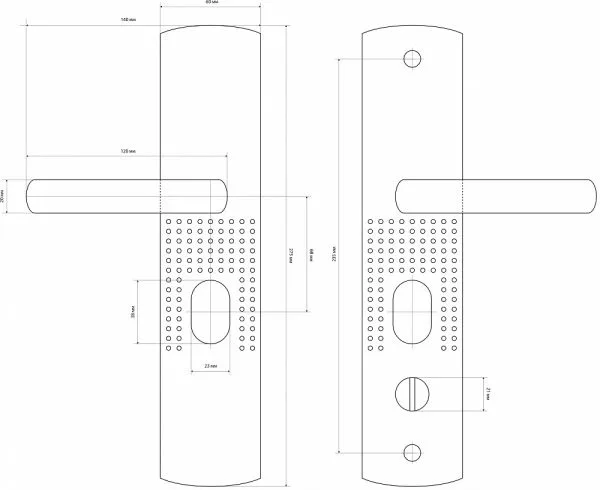

Планка ручки имеет размер 275 × 60 мм, а расстояние между ее крепежными отверстиями составляет 235 мм. Такое сочетание помогает проверить, перекроет ли новая накладка прежние посадочные отверстия и совпадут ли точки стяжки. Для подбора других конструкций и сравнения посадочных параметров удобно перейти в раздел дверных замков.

Что проверить перед заказом

• Направление исполнения. Маркировка этой модели содержит обозначение L. Сравните расположение защелки, задвижки, ручки и приводов тяг с демонтированным замком.
• Посадочные размеры. Проверьте backset 60 мм, межосевое расстояние 68 мм, корпус 175 × 90,5 мм и лицевую планку 240 × 24 мм.
• Крепление ручек. Сопоставьте длину планки 275 мм, ширину 60 мм и расстояние между отверстиями 235 мм.
• Вертикальные тяги. Убедитесь, что их расположение и способ соединения подходят к приводным элементам нового корпуса.
• Цилиндр. Подберите его отдельно по толщине двери и вылету с обеих сторон полотна.

Если замок выбирается как замена изношенного механизма, полезно демонтировать старый корпус и измерить его металлической линейкой или штангенциркулем. Сравнивайте не только общую длину планки, но и положение центра квадрата ручки, цилиндра, ночной задвижки, крепежных отверстий и приводов тяг. До окончательной затяжки крепежа механизм следует проверить при открытой двери.

Характеристики

Практические рекомендации

Монтаж выполняйте при открытой и надежно зафиксированной двери. Сначала установите корпус без чрезмерной затяжки, проверьте свободный ход защелки, ригелей, ночной задвижки и вертикальных тяг, затем установите ручки и подходящий цилиндр. Детали не должны перемещаться с усилием или задевать края посадочного кармана. Если отверстия или привод тяг не совпадают, не дорабатывайте замок до повторной проверки модели и направления.

LS ЗВ1-09-CP с ручкой LS 222 L подойдет для замены, когда совпадают исполнение L, размеры корпуса и планок, положение органов управления и схема вертикального запирания. Тщательная сверка старого механизма перед покупкой снижает риск несовместимости и позволяет сохранить штатную геометрию металлической двери.
