Для какой двери предназначен замок LS ЗВ1-09-CP?

Модель предназначена для совместимых китайских металлических дверей. Перед заказом сравните направление исполнения и все посадочные размеры со старым замком.

Каковы основные посадочные размеры этой модели?

Backset составляет 60 мм, межосевое расстояние — 68 мм, врезная часть — 175 × 90,5 мм, лицевая планка — 240 × 24 мм.

Входит ли цилиндровый механизм в комплект?

Нет, цилиндр приобретается отдельно. Его длину выбирают с учетом толщины дверного полотна, накладок и допустимого выступа.

Что означает обозначение LS 222 R?

LS 222 R — модель и исполнение ручки на планке в составе комплекта. Версию R необходимо сопоставить с ориентацией действующего замка и двери.

Какие размеры имеет ручка на планке?

Размер планки ручки составляет 275 × 60 мм, расстояние между крепежными отверстиями — 235 мм.

Что важно проверить перед заменой старого замка?

Сравните размеры корпуса и лицевой планки, backset, межосевое расстояние, крепеж ручки, ориентацию защелки и положение ригелей относительно ответной части.

Замки в сборе Артикул: 0000012442

Замок в сборе LS для китайских дверей ЗВ1-09-CP ручка LS 222 R

Name: Замок LS ЗВ1-09-CP с ручкой LS 222 R — 60/68 мм
Brand: LS (long-term security)
SKU: 0000012442
Price: 38.50 BYN
Availability: OutOfStock

★★★★★

0 отзывов

Нет в наличии

38,50

Замок в сборе LS ЗВ1-09-CP с ручкой LS 222 R предназначен для замены основного замка в совместимой китайской металлической двери. Посадочные параметры модели: backset 60 мм, межосевое расстояние 68 мм, лицевая планка 240 × 24 мм.

Исполнение R необходимо сверить с направлением двери и расположением действующего механизма. Цилиндр в комплект не входит, поэтому его подбирают отдельно по толщине полотна и установленной фурнитуре.

Характеристики

Бренд	LS
Межцентровое расстояние	68
Цвет	Матовый никель
Тип механизма секретности	Цилиндровый
Модель замка	ЗВ1-09-CP
Модель ручки	LS 222 R
Назначение	Для китайских металлических дверей
Удаление ключевого отверстия (BACKSET)	60 мм
Длина лицевой планки	240 мм
Ширина лицевой планки	24 мм
Высота врезной части замка	175 мм
Ширина врезной части замка	90,5 мм
Класс секретности	1
Количество ригелей	3
Вылет ригелей	20 мм
Размер планки ручки	275 × 60 мм
Расстояние по крепежным отверстиям ручки	235 мм
Комплектация цилиндром	Нет

Данная информация о товаре предоставлена исключительно в целях ознакомления и не является публичной офертой. Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию изделий, предварительно не уведомляя продавцов и потребителей. При совершении покупки, убедительная просьба, уточнять интересующие вас сведения о товаре до оформления заказа.

Замок LS ЗВ1-09-CP с ручкой LS 222 R

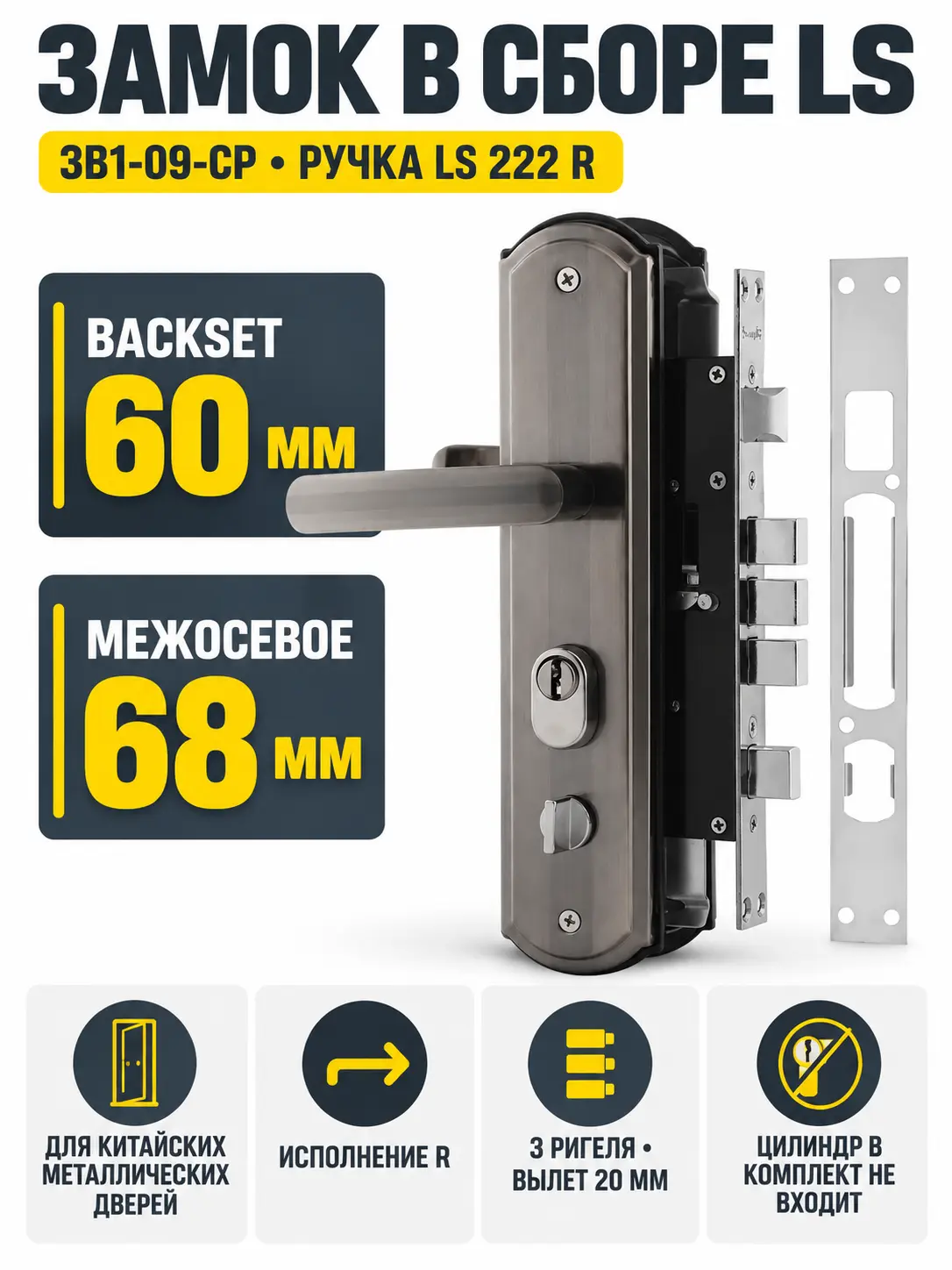

LS ЗВ1-09-CP — замок в сборе для китайских металлических дверей. Модель поставляется с ручкой на планке LS 222 R и подходит для замены механизма при совпадении направления исполнения и посадочных размеров. Это не универсальная деталь для любой входной двери: перед покупкой необходимо сравнить корпус, лицевую планку, положение цилиндра, ручки и крепежных отверстий со снятым замком.

Замок имеет стальной врезной корпус, защелку и три ригеля с вылетом 20 мм. Механизм рассчитан на работу с цилиндром, который приобретается отдельно. Такое исполнение позволяет подобрать цилиндр с учетом толщины дверного полотна, наружной и внутренней фурнитуры. Автоматического закрывания у модели нет: запирание выполняется обычным механическим способом.

Посадочные размеры и совместимость

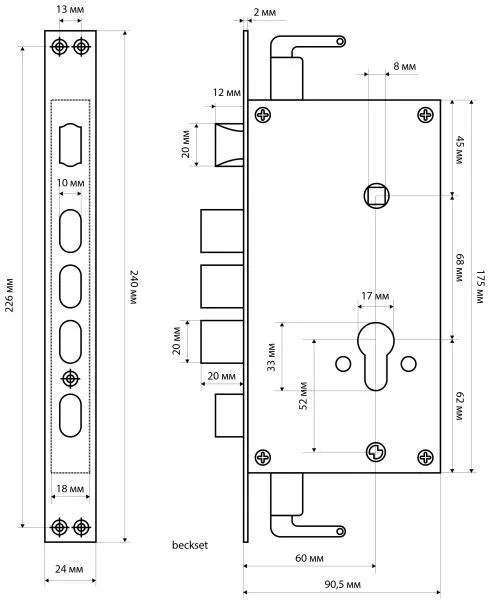

Основные параметры для подбора — backset 60 мм и межосевое расстояние 68 мм. Backset измеряется от торцевой планки до центра механизма секретности, а межосевое расстояние — между центрами отверстий под ручку и цилиндр. Врезная часть имеет высоту 175 мм и ширину 90,5 мм. Размер лицевой планки составляет 240 × 24 мм.

Планка ручки LS 222 R имеет размер 275 × 60 мм, а расстояние между ее крепежными отверстиями составляет 235 мм. Буква R обозначает конкретное исполнение комплекта, поэтому при замене важно сопоставить ориентацию старого замка, направление защелки, расположение ручки и цилиндрового отверстия. Зеркальная версия L не является прямой заменой без проверки конструкции двери.

Если требуется сравнить эту модель с другими корпусами и комплектами, используйте раздел дверных замков. Сопоставление по размерам надежнее выбора только по внешнему виду ручки или общему обозначению двери.

Что проверить перед заказом

Снимите размеры старого корпуса и торцевой планки без учета выступающих ригелей.
Проверьте backset 60 мм и межосевое расстояние 68 мм.
Сравните исполнение R с направлением установленного замка и положением защелки.
Измерьте планку ручки и расстояние между крепежными отверстиями — 275 × 60 мм и 235 мм соответственно.
Убедитесь, что дверная коробка и ответная часть соответствуют положению трех ригелей и их вылету 20 мм.
Подберите цилиндр по толщине полотна, накладкам и требуемому выступу с обеих сторон двери.

Характеристики

Параметр	Значение
Бренд	LS
Модель замка	ЗВ1-09-CP
Модель ручки	LS 222 R
Назначение	Китайские металлические двери
Тип механизма	Цилиндровый
Backset	60 мм
Межосевое расстояние	68 мм
Врезная часть	175 × 90,5 мм
Лицевая планка	240 × 24 мм
Количество ригелей	3
Вылет ригелей	20 мм
Планка ручки	275 × 60 мм
Крепежные отверстия ручки	235 мм
Цилиндр в комплекте	Нет
Автоматическое закрывание	Нет

Практические рекомендации

До демонтажа действующего механизма сфотографируйте положение корпуса, тяг, защелки и крепежа. Не подгоняйте дверное полотно и отверстия до полной проверки нового комплекта. После установки ручка и защелка должны двигаться свободно, а ригели — входить в ответную часть без перекоса и усилия. Сначала проверьте работу при открытой двери и только затем при закрытой.

Замок LS ЗВ1-09-CP с ручкой LS 222 R подходит для ремонта двери, в которой совпадают исполнение R, геометрия корпуса и все ключевые посадочные расстояния. Точная проверка размеров и отдельный подбор цилиндра помогут избежать несовместимости при установке.

Бренд: LS
Межцентровое расстояние: 68
Цвет: Матовый никель
Тип механизма секретности: Цилиндровый
Модель замка: ЗВ1-09-CP
Модель ручки: LS 222 R
Назначение: Для китайских металлических дверей
Удаление ключевого отверстия (BACKSET): 60 мм
Длина лицевой планки: 240 мм
Ширина лицевой планки: 24 мм
Высота врезной части замка: 175 мм
Ширина врезной части замка: 90,5 мм
Класс секретности: 1
Количество ригелей: 3
Вылет ригелей: 20 мм
Размер планки ручки: 275 × 60 мм
Расстояние по крепежным отверстиям ручки: 235 мм
Комплектация цилиндром: Нет

Как проверить совместимость и установить замок LS ЗВ1-09-CP

1

Зафиксируйте положение старого замка

При открытой двери сфотографируйте корпус, ручку, защелку, ригели, крепеж и подключение тяг, если они используются в конструкции двери.
2

Сравните посадочные размеры

Проверьте backset 60 мм, межосевое расстояние 68 мм, размер корпуса 175 × 90,5 мм и лицевой планки 240 × 24 мм.
3

Проверьте исполнение ручки

Сопоставьте исполнение R, положение защелки и отверстий с действующим замком. Убедитесь, что планка 275 × 60 мм и крепежное расстояние 235 мм подходят двери.
4

Подберите цилиндр

Измерьте толщину полотна вместе с накладками и выберите совместимый цилиндр подходящей длины. Не допускайте чрезмерного выступа цилиндра за пределы фурнитуры.
5

Установите механизм

Разместите замок без усилия и перекоса, соедините только предусмотренные конструкцией двери элементы и закрепите комплект подходящим крепежом.
6

Проверьте работу при открытой двери

Несколько раз нажмите ручку и приведите в действие замок. Защелка и ригели должны перемещаться плавно, не задевая полотно и лицевую планку.
7

Проверьте закрывание двери

Осторожно закройте дверь и убедитесь, что защелка и ригели входят в ответную часть без перекоса. При сопротивлении скорректируйте положение, не применяя силу.
