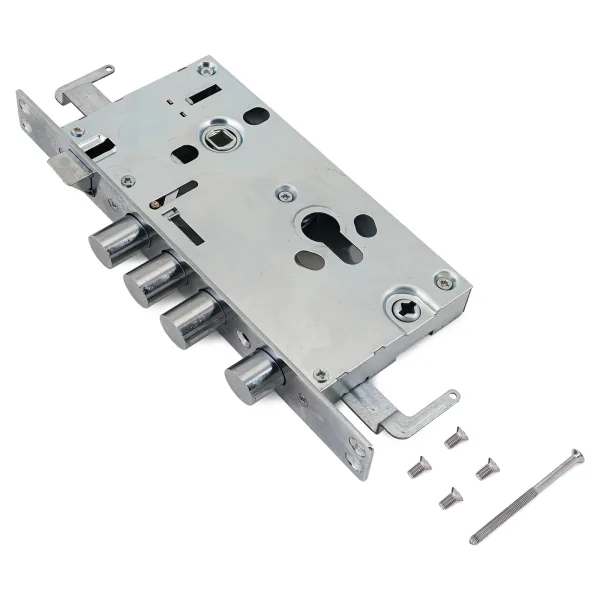

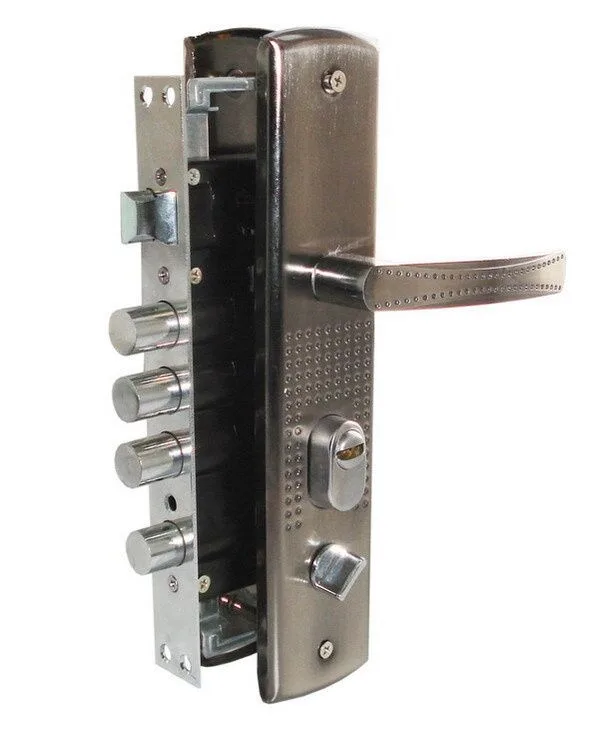

Замок в сборе СТАНДАРТ ЗВ1-08A-B СТ 222 Y

Замок в сборе для китайской металлической двери

СТАНДАРТ ЗВ1-08A-B СТ 222 Y — готовый к подбору комплект на основе врезного цилиндрового замка с защелкой, отдельной задвижкой и ручками на планке. Модель предназначена для установки в китайские металлические двери в качестве основного замка. Это практичный вариант для замены изношенного механизма, когда важно совместить новый корпус с существующим карманом двери, отверстиями в полотне и декоративными планками.

Замок рассчитан на цилиндровый механизм секретности, однако сам цилиндр в набор не входит. Его необходимо подобрать отдельно с учетом толщины полотна, накладок и требуемого расположения поворотной ручки либо ключевых отверстий. Модель не относится к автоматически запирающимся: закрывание выполняется обычным механическим способом.

Основные размеры и конструкция

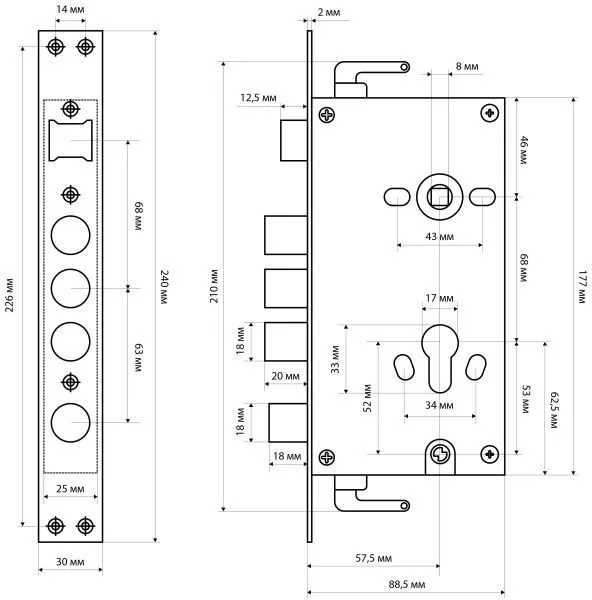

Межосевое расстояние между центрами ручки и цилиндрового механизма составляет 68 мм, а удаление ключевого отверстия от лицевой планки — 60 мм. Врезная часть корпуса имеет высоту 177 мм и ширину 88,5 мм. Лицевая планка замка выполнена в размере 240 × 30 мм. Эти параметры особенно важны при замене: совпадение только межосевого расстояния не гарантирует, что корпус войдет в имеющийся дверной карман без переделки.

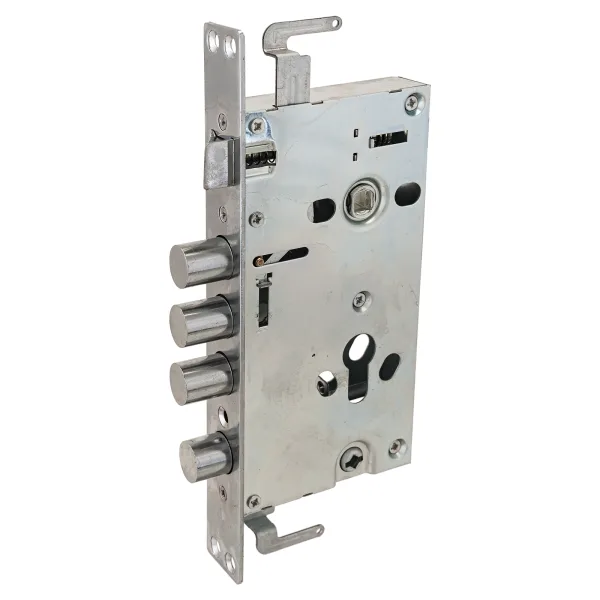

Стальной корпус толщиной 0,9 мм оснащен защелкой и задвижкой. Реверсивная защелка позволяет подготовить механизм к установке на правую или левую дверь. Перед монтажом следует определить направление закрывания полотна и проверить положение язычка без приложения чрезмерного усилия.

Ручки и принадлежности

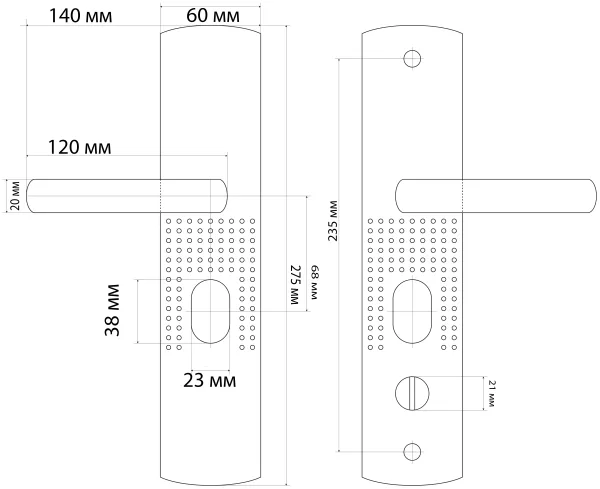

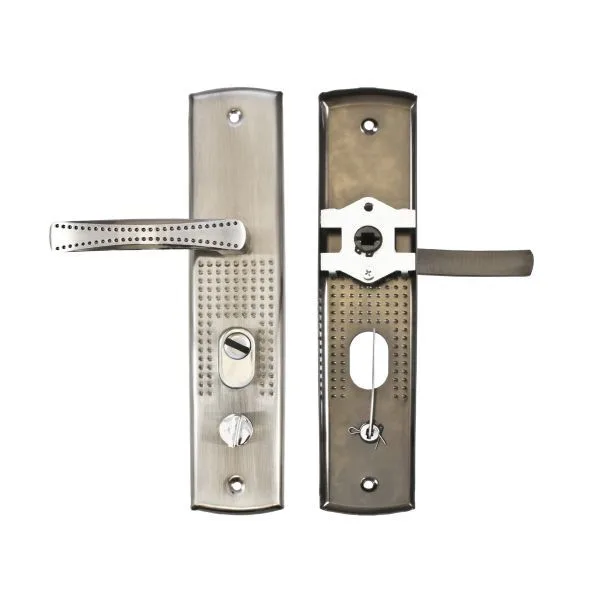

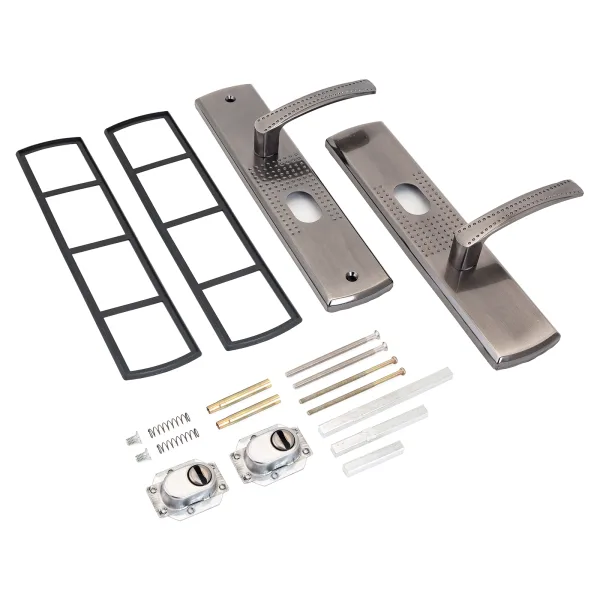

В комплект входят две ручки на планках, винтовые стяжки, пластиковые прокладки, квадратный штырь и наборы стержней для замков с автоматическим и неавтоматическим закрыванием. Размер каждой планки ручки — 275 × 60 мм, расстояние между крепежными отверстиями — 235 мм. Квадратный штырь имеет сечение 8 × 8 мм и длину 110 мм. Цвет исполнения товара — матовый никель.

При подборе других элементов дверного узла можно сравнить модель с ассортиментом раздела дверные замки, обращая внимание не только на назначение, но и на backset, межосевое расстояние, габариты корпуса и форму посадочного места.

Что проверить перед заказом

• межосевое расстояние существующего замка — оно должно соответствовать значению 68 мм;
• backset, то есть расстояние от лицевой планки до центра цилиндра, — 60 мм;
• доступное пространство под корпус размером 177 × 88,5 мм;
• размер посадочного места под лицевую планку 240 × 30 мм;
• расстояние между крепежными отверстиями планки ручки — 235 мм;
• соответствие квадрата ручки сечению 8 × 8 мм;
• нужную длину отдельно приобретаемого цилиндра с учетом полотна и накладок.

Если замок выбирается для замены, полезно снять старый механизм и измерить его по нескольким точкам. Сравните положение цилиндра, ручки, защелки и задвижки, а также ширину дверного кармана. Это снижает риск ситуации, когда внешние планки подходят, но корпус упирается во внутренние элементы двери.

Характеристики

Итог

СТАНДАРТ ЗВ1-08A-B СТ 222 Y подойдет для ремонта или комплектации китайской металлической двери, если посадочные размеры совпадают: межосевое расстояние 68 мм, backset 60 мм, корпус 177 × 88,5 мм и лицевая планка 240 × 30 мм. Перед покупкой отдельно подберите цилиндровый механизм и убедитесь, что длина крепежа соответствует конкретной двери.
