Замок врезной 77305-ЗВ9-6 13.РФ61-019Ш3(черный) РФ

Врезной замок BORDER 77305-ЗВ9-6/13.РФ61-019Ш3

BORDER 77305-ЗВ9-6/13.РФ61-019Ш3, также обозначаемый артикулом 8718, — врезной дверной замок в сборе с сувальдным механизмом, защелкой и нажимными ручками. Модель предназначена для деревянных и металлических дверей толщиной от 40 до 50 мм. Универсальное исполнение защелки позволяет использовать замок на полотнах с левым или правым направлением открывания.

Это практичный вариант для установки во входную дверь, когда требуется единый узел с ключевым запиранием и фалевой ручкой. При открытом сувальдном механизме защелка управляется ручкой, а запирание выполняется ключом. Автоматического запирания у модели нет, поэтому пользователь самостоятельно приводит в действие ригели.

Механизм и основные размеры

Замок оснащен шестисувальдным механизмом с ключом с двойной бородкой. Запирающий узел имеет три цилиндрических ригеля диаметром 11 мм. Их вылет составляет 21 мм. Класс безопасности модели — 2, количество точек запирания — одна.

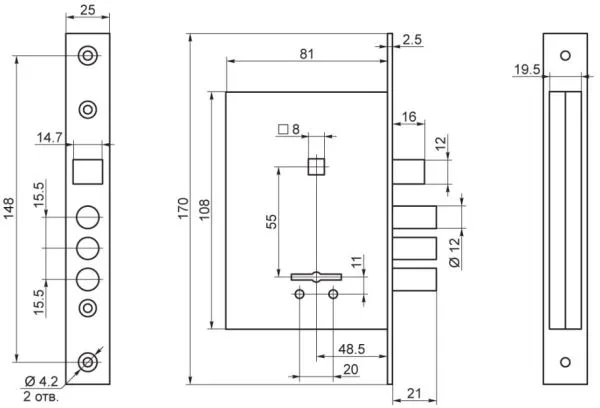

Для правильного подбора особенно важны два установочных размера. Backset, то есть расстояние от лицевой планки до оси ключевого отверстия, равен 48,5 мм. Межцентровое расстояние между осями ручки и ключевого отверстия составляет 55 мм. Под ручку предусмотрен квадрат 8 мм. Размеры корпуса — 81 × 108 × 19,5 мм; перед заменой старого механизма их следует сопоставить с имеющейся выборкой в дверном полотне.

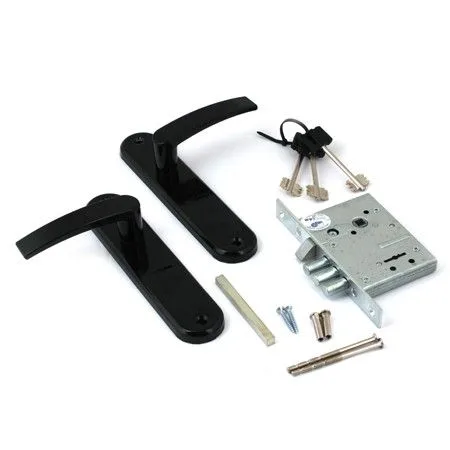

Ручки и комплект поставки

Модель комплектуется двумя алюминиевыми ручками черного цвета с полимерным покрытием. Лицевая планка имеет гальваническое покрытие и цвет хром, поэтому видимые элементы выполнены в контрастном сочетании черного и металлического оттенков. В комплект также входят три сувальдных ключа и крепеж для предусмотренных соединений.

Ответная планка и декоративные накладки в комплект не входят. Их подбирают отдельно с учетом конструкции дверной коробки, расположения ригелей и размеров ключевого отверстия. Если замок устанавливается вместо существующего, не следует рассчитывать на совместимость старой ответной планки без контрольной примерки.

Что проверить перед заказом

• толщину дверного полотна — допустимый диапазон составляет 40–50 мм;
• backset 48,5 мм и межцентровое расстояние 55 мм;
• размер корпуса 81 × 108 × 19,5 мм и положение монтажной выборки;
• совместимость квадрата ручки 8 мм с элементами двери;
• направление и положение защелки после подготовки к левому или правому открыванию;
• наличие подходящей ответной планки и накладок для конкретной двери.

Если эти параметры отличаются от размеров старого замка, может потребоваться изменение посадочного места. Для сравнения механизмов и подбора дополнительных деталей удобно перейти в раздел дверные замки, учитывая тип двери, расположение отверстий и геометрию коробки.

Характеристики модели

Рекомендации по установке и эксплуатации

Перед монтажом выполните сухую примерку корпуса, проверьте свободный ход защелки и ригелей и убедитесь, что ключ и ручки не задевают элементы двери. Разметку ответной части выполняйте только после точного позиционирования корпуса. Крепление должно удерживать механизм без перекоса, а ригели — входить в ответную часть без трения и принудительного прижатия двери.

После установки несколько раз проверьте работу замка при открытой двери, затем повторите проверку при закрытой. BORDER 77305-ЗВ9-6/13.РФ61-019Ш3 подойдет покупателю, которому нужен универсальный врезной сувальдный замок с ручками для полотна 40–50 мм и посадочными размерами 48,5/55 мм. Решение о покупке следует принимать по установочным размерам, а ответную планку и накладки предусмотреть отдельно.
