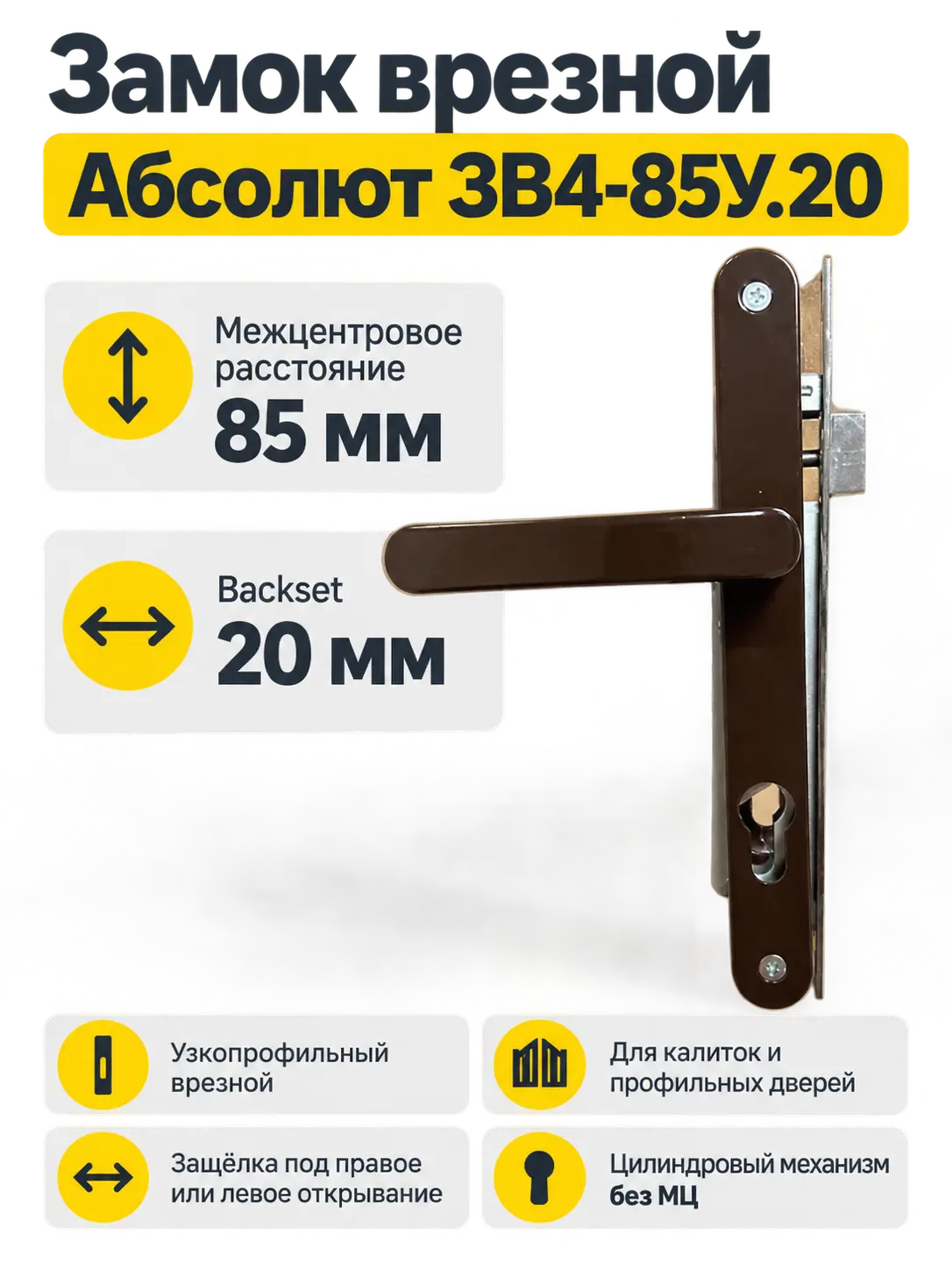

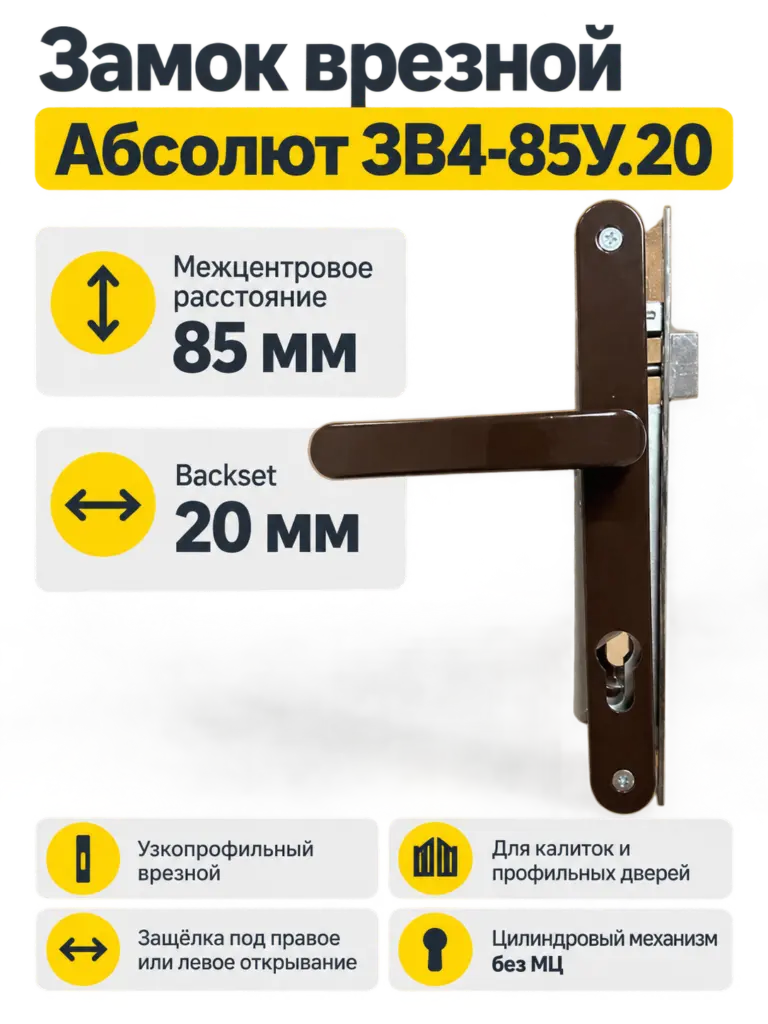

Замок врезной Абсолют ЗВ4-85У.20 без МЦ (медь)

Узкопрофильный замок Абсолют ЗВ4-85У.20

Абсолют ЗВ4-85У.20 — врезной замок узкопрофильного формата для калиток и дверей из профильных конструкций. Модель выполнена в цвете «медь» и комплектуется ручками на планке, поэтому подходит для случаев, когда запирающий механизм и нажимная гарнитура подбираются как единый набор. Цилиндровый механизм секретности в комплект не входит: его выбирают отдельно с учётом толщины двери и требуемого вылета с обеих сторон.

Главные установочные параметры модели — межцентровое расстояние 85 мм и удаление ключевого отверстия 20 мм. Межцентровое расстояние измеряется между осями квадрата ручки и цилиндрового механизма, а backset — от края лицевой планки до оси цилиндра. Эти значения необходимо сопоставить с разметкой двери или с размерами заменяемого замка до оформления заказа.

Назначение и сценарии применения

Замок рассчитан на врезную установку в калитку либо профильную дверь, где требуется узкий корпус. Его можно рассматривать для новой конструкции или для замены механизма с совпадающей геометрией. Переставляемая защёлка позволяет подготовить замок для правостороннего или левостороннего полотна, а также учитывать направление открывания. Окончательная совместимость определяется не только типом двери, но и размерами профиля, существующей выборки и положением ответной части.

При подборе компонентов для одной двери полезно сравнить модель с другими дверными замками, обращая внимание на backset, межосевое расстояние, ширину корпуса и параметры лицевой планки. Совпадение только расстояния 85 мм ещё не гарантирует возможность установки без доработки посадочного места.

Размеры и конструктивные особенности

Лицевая планка замка имеет длину 240 мм и ширину 23 мм. Размер врезной части — 173 мм по высоте и 38 мм по ширине. Запирание выполняется одним ригелем, отдельно работает подпружиненная защёлка под нажимную ручку. Планка ручки имеет размер 245 × 26 мм, а расстояние между её крепёжными отверстиями составляет 215 мм.

Медное цветовое исполнение позволяет сочетать комплект с фурнитурой близких тёплых оттенков. При этом для аккуратного результата стоит заранее проверить не только цвет, но и перекрытие старых отверстий планками ручек: их ширины 26 мм должно быть достаточно для закрытия следов прежней гарнитуры.

Что проверить перед заказом

• Межосевое расстояние: между центром квадрата ручки и центром цилиндра должно быть 85 мм.
• Backset: расстояние от лицевой планки до оси цилиндра должно соответствовать 20 мм.
• Посадочное место: сравните его с корпусом высотой 173 мм и шириной 38 мм.
• Лицевую планку: проверьте возможность установки детали размером 240 × 23 мм.
• Крепление ручек: расстояние между крепёжными отверстиями планки составляет 215 мм.
• Цилиндр: подберите его длину по фактической толщине двери, накладок и планок.
• Направление защёлки: перед монтажом выставьте её скос в соответствии с направлением закрывания полотна.

Характеристики

Практические рекомендации

До врезки приложите детали к полотну и убедитесь, что корпус свободно размещается внутри профиля, а крепёж не попадает в стеклопакет, армирование или другие внутренние элементы. Для замены старого механизма особенно важно сравнить расположение ригеля и защёлки с ответными прорезями. Если разметка отличается, корректировку посадочного места следует поручить специалисту, знакомому с конструкцией конкретной двери.

После установки проверьте работу замка сначала при открытом полотне: ручка должна возвращать защёлку без заеданий, а ригель — двигаться свободно. Затем проверьте закрывание с ответной планкой, не прикладывая избыточного усилия. Абсолют ЗВ4-85У.20 подойдёт покупателю, которому нужен узкопрофильный замок с параметрами 85/20 мм, медным исполнением и ручками на планке, при условии точного совпадения монтажных размеров.
