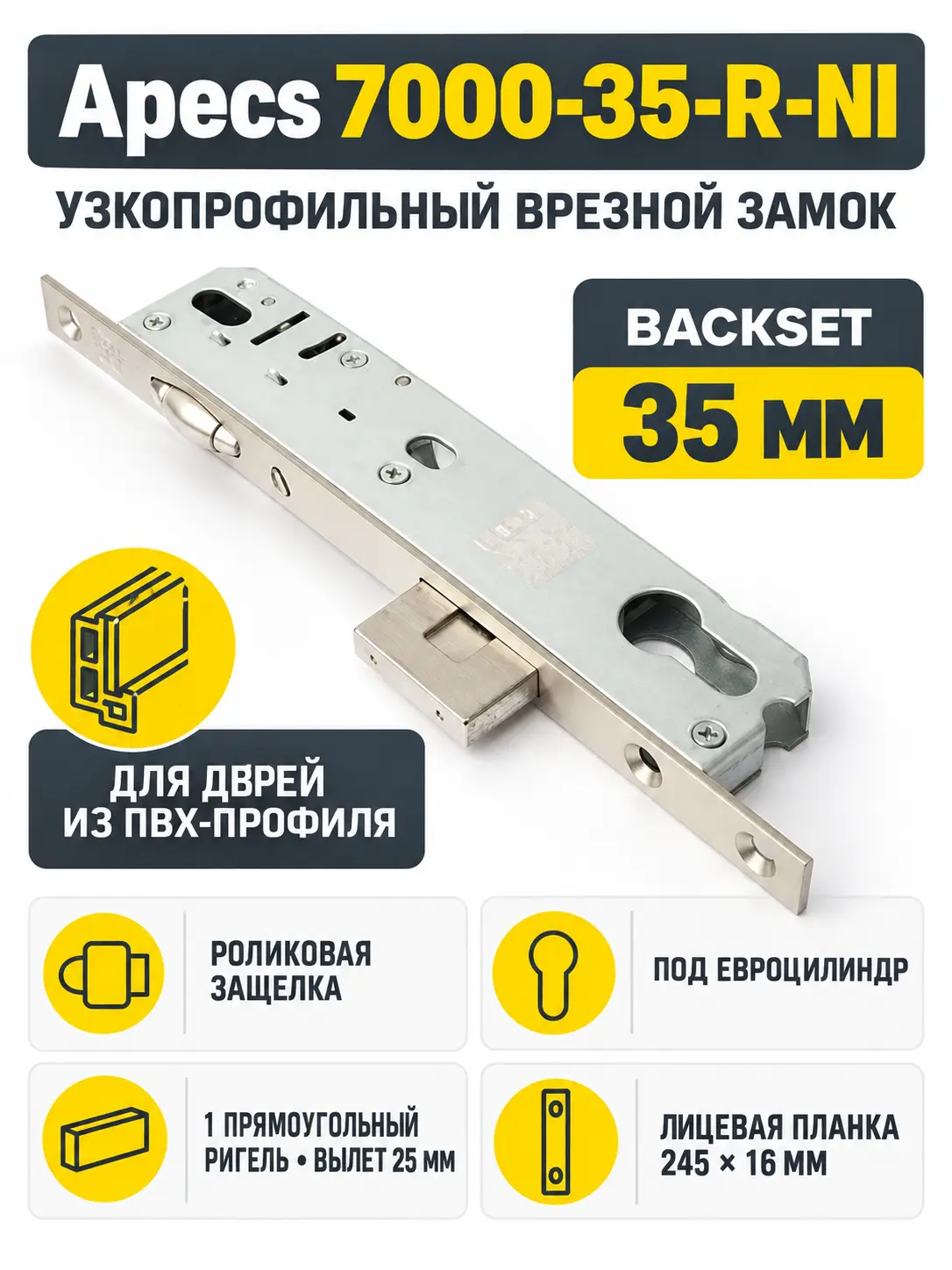

Замок врезной Аресs 7000-35-R-NI

Врезной замок Apecs 7000-35-R-NI для профильной двери

Apecs 7000-35-R-NI — узкопрофильный цилиндровый замок серии 7000, предназначенный для дверей из ПВХ-профиля. Его выбирают для входных и межкомнатных профильных дверей, когда требуется компактный врезной корпус, роликовая фиксация створки и отдельное запирание прямоугольным ригелем. Исполнение R означает наличие роликовой защелки.

Роликовая защелка удерживает закрытую створку без фалевой ручки, а запирание выполняется евроцилиндром. Модель имеет одну точку запирания и не относится к автоматически запирающимся механизмам: ригель приводится в действие цилиндровым механизмом. Евроцилиндр в комплект не входит, поэтому можно подобрать его длину и класс с учетом толщины профиля, накладок и требуемого уровня защиты.

Размеры и конструктивные особенности

Удаление ключевого отверстия, или backset, составляет 35 мм. Этот размер измеряют от лицевой планки до оси цилиндрового механизма; он должен совпадать с посадочным местом в двери. Лицевая планка размером 245 × 16 мм выполнена в цвете никель и имеет гальваническое покрытие. Врезная часть имеет высоту 190 мм и ширину 52 мм. Классический прямоугольный ригель выдвигается на 25 мм.

В корпусе предусмотрены отверстия для крепления раздельных ручек стяжными винтами; посадочный размер составляет 38 мм. Это не означает совместимость с любой ручкой: перед заказом необходимо сопоставить положение крепежных отверстий, форму накладок и свободное пространство внутри профиля.

Комплектующие и совместимость

Для работы замка требуется евроцилиндр. Его длину выбирают по фактической толщине двери и установленным декоративным либо защитным накладкам: цилиндр не должен чрезмерно выступать за их плоскость. Ответная планка также приобретается отдельно и подбирается по геометрии рамы, расположению ролика и прямоугольного ригеля. Ручки и цилиндровые накладки относятся к отдельным элементам дверного комплекта.

Если требуется сравнить эту модель с другими корпусами по backset, типу защелки или размерам планки, удобно перейти в раздел дверных замков. Для замены существующего механизма надежнее всего сопоставить не только название серии, но и все основные монтажные размеры.

Что проверить перед заказом

• назначение двери и возможность установки узкопрофильного корпуса в ПВХ-профиль;
• backset 35 мм — расстояние от лицевой планки до оси евроцилиндра;
• размер лицевой планки 245 × 16 мм и положение ее крепежных отверстий;
• габариты врезной части 190 × 52 мм и доступную глубину полости профиля;
• положение роликовой защелки и ригеля относительно ответных отверстий в раме;
• длину евроцилиндра, конфигурацию накладок и параметры отдельно приобретаемой ответной планки.

При замене старого замка полезно снять его и выполнить замеры непосредственно по корпусу. Совпадение одного backset недостаточно: важны длина и ширина планки, высота корпуса, расположение цилиндра, ригеля, ролика и креплений. Если посадочное место создается впервые, разметку следует выполнять по фактическому изделию и конструкции конкретного профиля.

Характеристики Apecs 7000-35-R-NI

Итог

Apecs 7000-35-R-NI подойдет для ПВХ-двери с посадочным местом под узкопрофильный корпус, backset 35 мм и лицевую планку шириной 16 мм. Роликовая защелка обеспечивает фиксацию закрытой створки, а один прямоугольный ригель отвечает за запирание. Для готового комплекта необходимо отдельно подобрать евроцилиндр, ответную планку и подходящую дверную фурнитуру.
