Замок врезной Аресs 7300-20-NIS

Узкопрофильный замок Apecs 7300-20-NIS

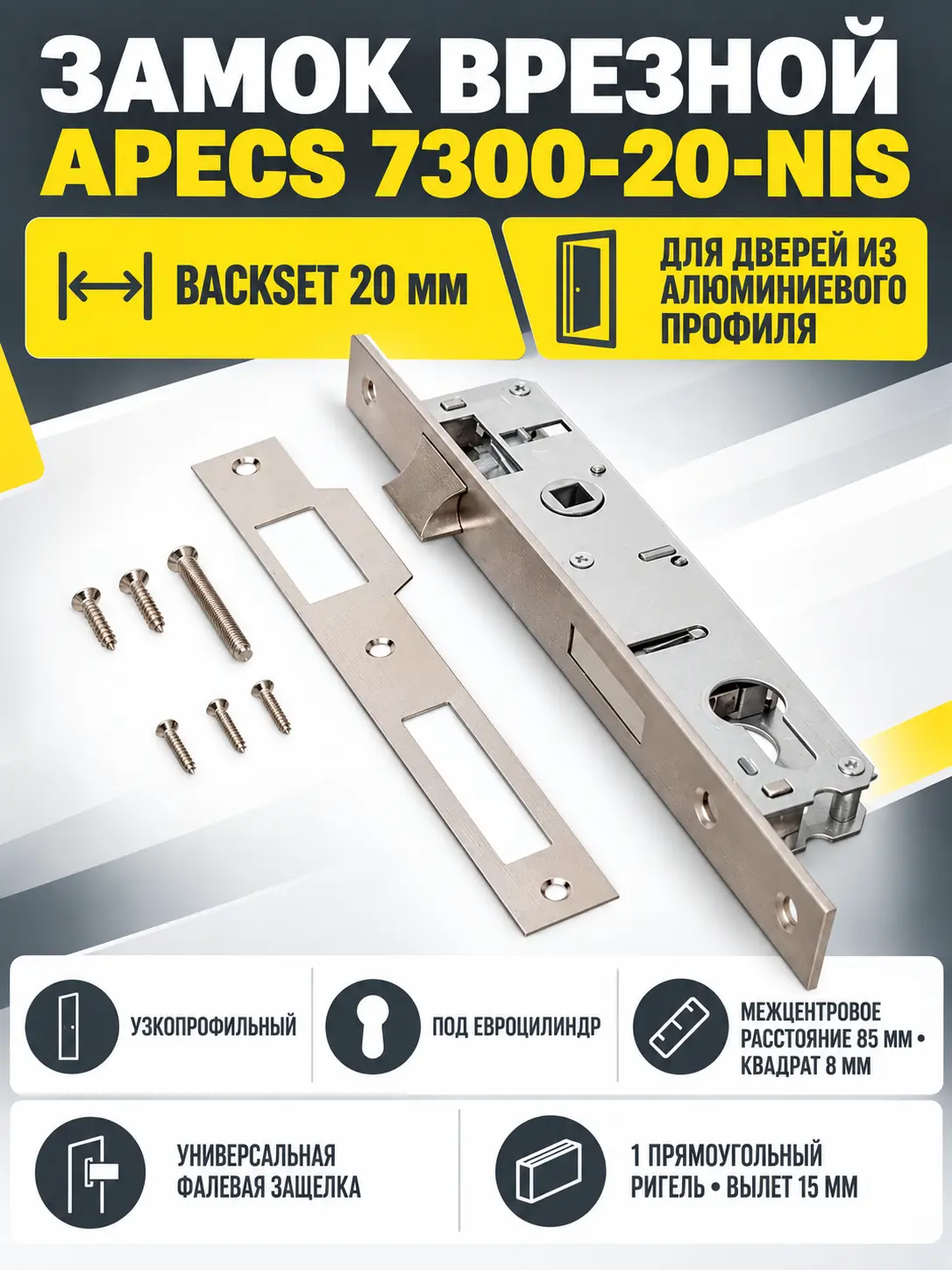

Apecs 7300-20-NIS — врезной цилиндровый замок для дверей из алюминиевого профиля. Узкий корпус шириной 34 мм рассчитан на размещение внутри профильной створки, а лицевая планка размером 240 × 23 мм закрывает монтажную выборку со стороны торца. Модель подходит для дверей, которым требуется управление защелкой нажимной ручкой и отдельное запирание ключом через евроцилиндр.

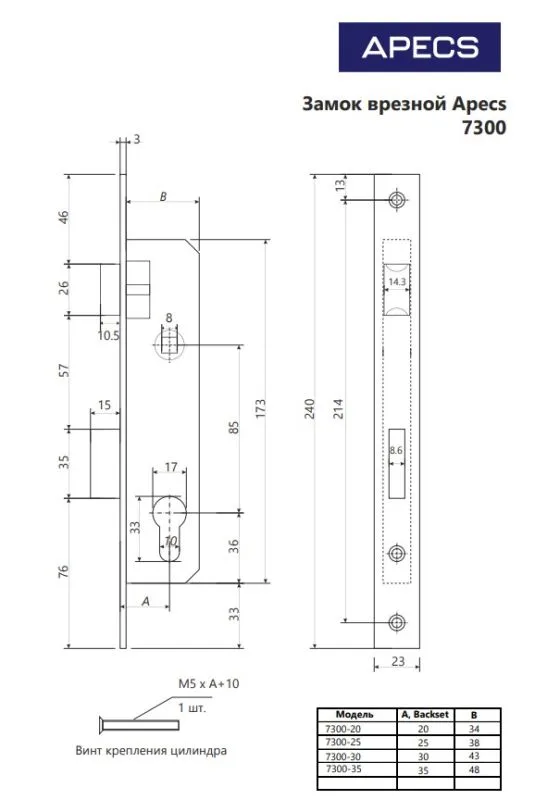

Основные присоединительные параметры модели — backset 20 мм и межцентровое расстояние 85 мм. Backset измеряется от торцевой планки до оси цилиндрового механизма, а межцентровое расстояние — между осями ручки и цилиндра. Квадрат ручки имеет размер 8 мм. Эти значения необходимо сопоставить с геометрией дверного профиля и выбранной фурнитурой до оформления заказа.

Назначение и принцип работы

Универсальная фалевая защелка удерживает закрытую створку без запирания ключом. Для запирания используется один прямоугольный ригель с вылетом 15 мм. Механизм не относится к автоматически запирающимся: положение ригеля меняется при работе с цилиндром. Такая схема удобна для входных групп, внутренних проходов и других дверей из алюминиевого профиля, где нужна одна точка запирания.

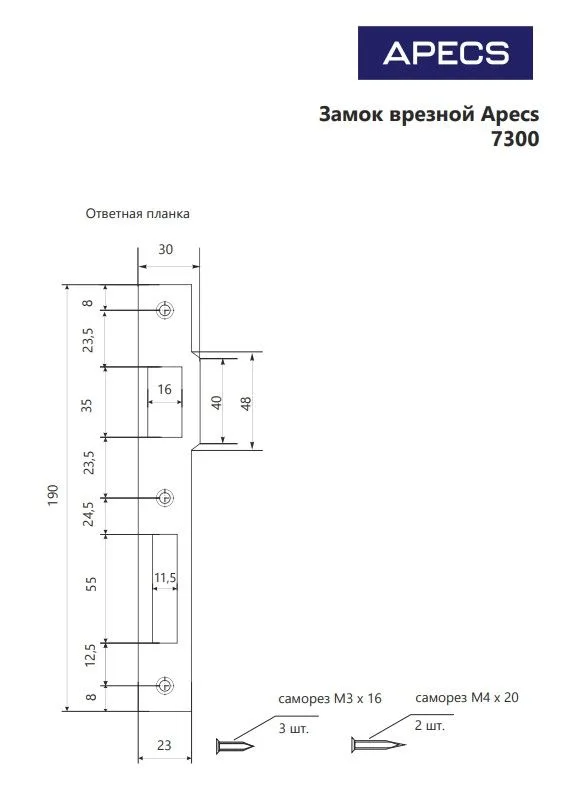

Замок выполнен из стали и имеет цвет «матовый никель». Лицевая планка служит точкой крепления корпуса на торце створки. Ответная планка включена в комплект и устанавливается на раме напротив защелки и ригеля. Евроцилиндр, нажимные ручки и декоративные накладки приобретаются отдельно, поэтому их можно подобрать с учетом толщины профиля, оформления двери и требуемого уровня защиты.

Совместимость и выбор комплектующих

Для совместимости важны не только обозначение серии, но и все монтажные размеры. Проверьте, позволяет ли внутренняя полость профиля разместить корпус высотой 173 мм и шириной 34 мм. Сопоставьте длину и ширину лицевой планки, положение отверстий, backset 20 мм, межосевое расстояние 85 мм и квадрат 8 мм со старым замком либо подготовленным посадочным местом.

Цилиндр европейского профиля выбирайте по общей толщине дверного профиля вместе с установленными накладками. Он не должен заметно выступать наружу или мешать работе механизма. Ручки должны иметь квадрат 8 мм и подходить для межцентрового расстояния 85 мм. Длину квадрата, цилиндра и крепежа определяют по фактической толщине собранной двери.

Если требуется сравнить эту модель с механизмами другого формата или подобрать решение для иной дверной конструкции, полезно посмотреть другие дверные замки, обращая внимание на тип установки, число точек запирания и присоединительные размеры.

Что проверить перед заказом

• материал и конструкцию профиля двери;
• ширину доступной полости под корпус 34 мм;
• backset 20 мм и межцентровое расстояние 85 мм;
• размер квадрата ручки 8 мм;
• габариты лицевой планки 240 × 23 мм;
• расположение защелки, ригеля и крепежных отверстий;
• необходимую длину евроцилиндра, квадрата и крепежа.

При замене существующего механизма удобно демонтировать старый замок и сверить корпуса рядом, не ориентируясь только на наружный вид планки. Перед окончательной фиксацией проверьте направление защелки и убедитесь, что ответная планка совпадает с ней и ригелем без перекоса.

Характеристики Apecs 7300-20-NIS

Итог

Apecs 7300-20-NIS подходит для комплектации или ремонта двери из алюминиевого профиля, если посадочное место рассчитано на backset 20 мм, межцентровое расстояние 85 мм и корпус шириной 34 мм. Модель объединяет универсальную фалевую защелку и один запирающий ригель, комплектуется ответной планкой и позволяет отдельно подобрать евроцилиндр и ручки под конкретную толщину двери.
