Замок врезной Аресs 7300-35-R-NIS

Врезной замок Apecs 7300-35-R-NIS для профильной двери

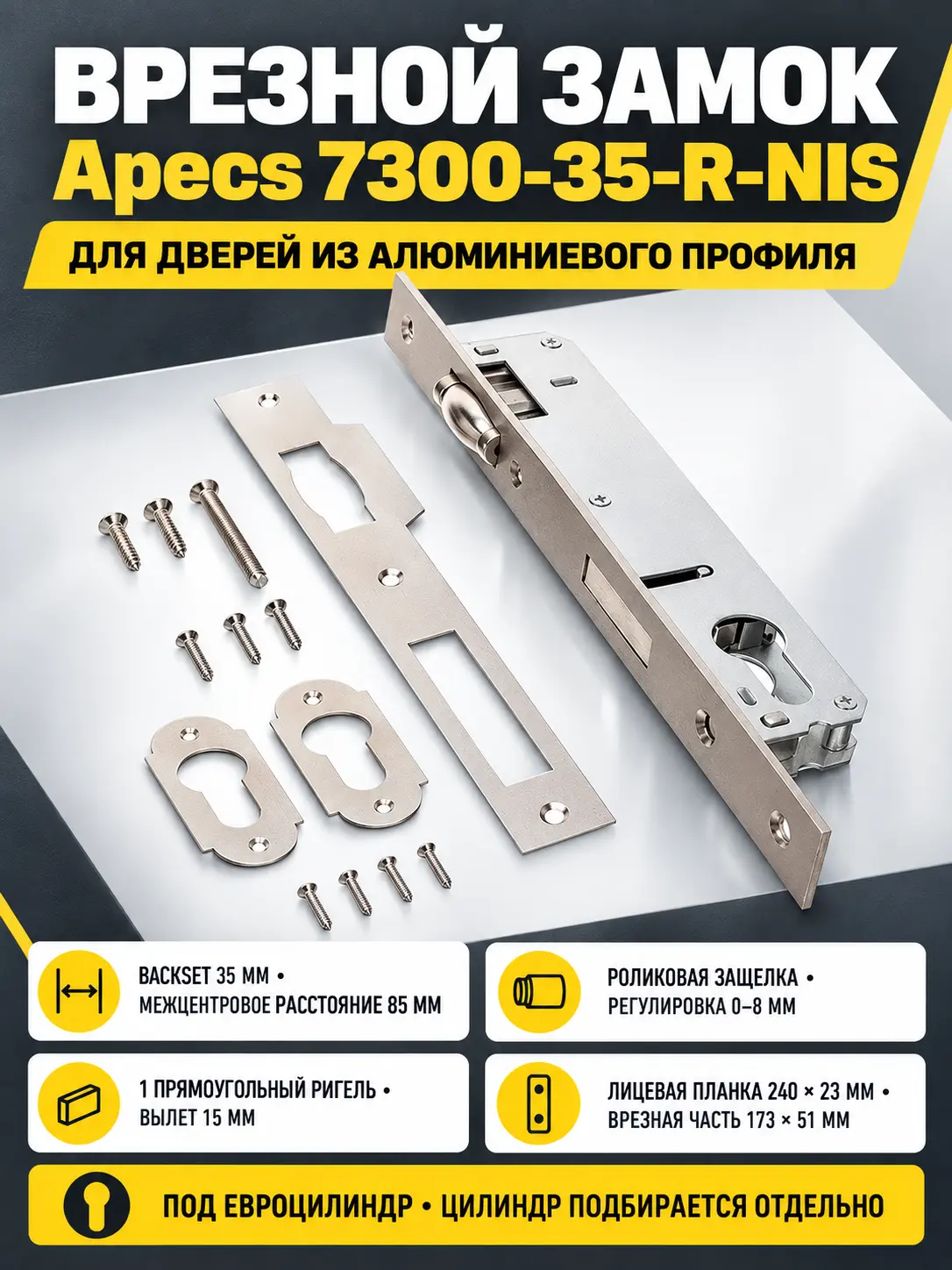

Apecs 7300-35-R-NIS — узкопрофильный врезной замок серии 7300, предназначенный для дверей из алюминиевого профиля. Модель сочетает одну точку запирания, прямоугольный ригель и роликовую защелку. Такое исполнение подходит для дверей, которым требуется удержание полотна роликом в закрытом положении и отдельное запирание ключом через цилиндровый механизм.

Замок выполнен из стали и имеет цвет «матовый никель». Узкая лицевая планка шириной 23 мм рассчитана на установку в профильную дверную конструкцию. При подборе других вариантов для подобных дверей удобно сравнить модель с ассортиментом в разделе дверных замков, учитывая тип защелки, backset и посадочные размеры.

Назначение и принцип работы

Роликовая защелка удерживает дверь без использования фалевой ручки. Ее вылет регулируется в диапазоне от 0 до 8 мм, что позволяет согласовать положение ролика с ответной частью после установки. Запирание выполняется прямоугольным ригелем с вылетом 15 мм. Механизм не является автоматическим: для запирания необходимо задействовать отдельно установленный евроцилиндр.

Модель имеет backset 35 мм — это расстояние от лицевой планки до оси ключевого отверстия. Межцентровое расстояние составляет 85 мм. Эти два параметра особенно важны при замене существующего замка, поскольку определяют положение цилиндра и совместимость с установленной дверной фурнитурой.

Размеры и комплектность

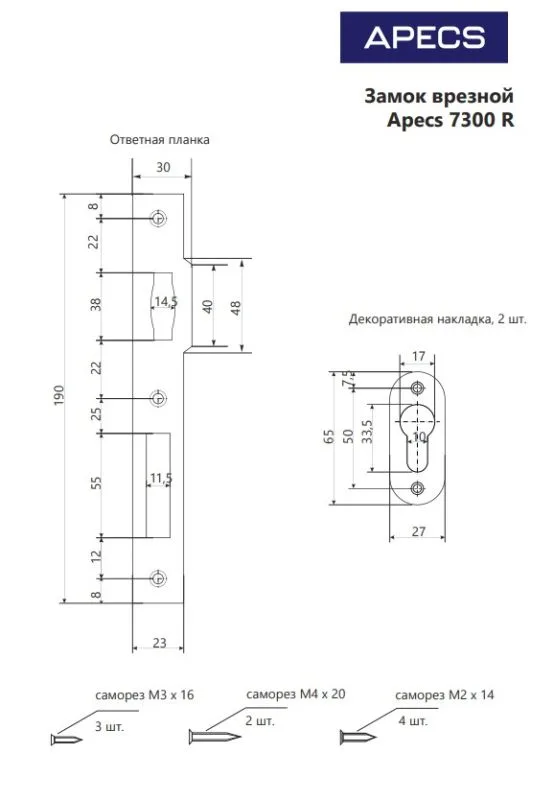

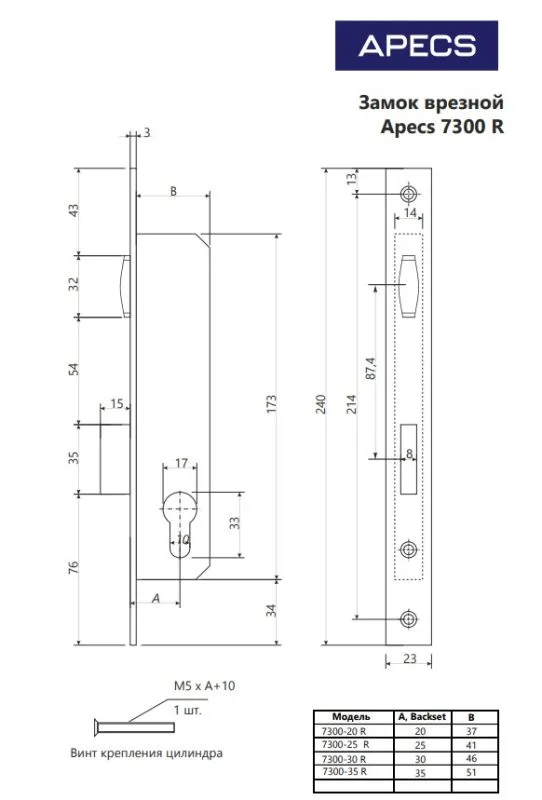

Длина лицевой планки составляет 240 мм, ширина — 23 мм. Врезная часть корпуса имеет высоту 173 мм и ширину 51 мм. В комплект входят ответная планка и декоративные накладки на цилиндр. Сам евроцилиндр не входит в комплект и подбирается отдельно с учетом толщины профиля, накладок и требуемого класса механизма секретности.

Для корректного выбора недостаточно учитывать только обозначение 35 мм. До заказа измерьте нишу под корпус, длину и ширину лицевой планки, расположение крепежных отверстий, backset и межцентровое расстояние. При замене полезно демонтировать старый механизм и сопоставить его корпус с размерами Apecs 7300-35-R-NIS.

Основные характеристики

Что проверить перед заказом

• соответствие корпуса доступной полости внутри алюминиевого профиля;
• backset 35 мм и межцентровое расстояние 85 мм;
• размер лицевой планки 240 × 23 мм и расположение крепежных отверстий;
• положение ответной части относительно ролика и ригеля;
• длину приобретаемого евроцилиндра с учетом толщины двери и накладок;
• достаточность имеющегося крепежа для конкретной профильной системы.

Рекомендации по установке

Монтаж выполняют после проверки геометрии двери и совпадения посадочных размеров. Корпус должен входить в подготовленную нишу без деформации профиля, а лицевая планка — располагаться ровно относительно кромки полотна. После фиксации замка отрегулируйте ролик так, чтобы дверь удерживалась без чрезмерного усилия. Затем проверьте свободный ход ригеля при открытой и закрытой двери.

Apecs 7300-35-R-NIS подойдет для профильной двери, если требуются роликовая фиксация, одна точка запирания и цилиндровый механизм при backset 35 мм. Точная сверка всех посадочных размеров перед покупкой поможет избежать доработки профиля и правильно подобрать евроцилиндр.
