Замок врезной Border 79048-ЗВ4-3 85Г У2(Grand2) РФ

Врезной замок BORDER ЗВ4-3/85Г У2 (Grand2)

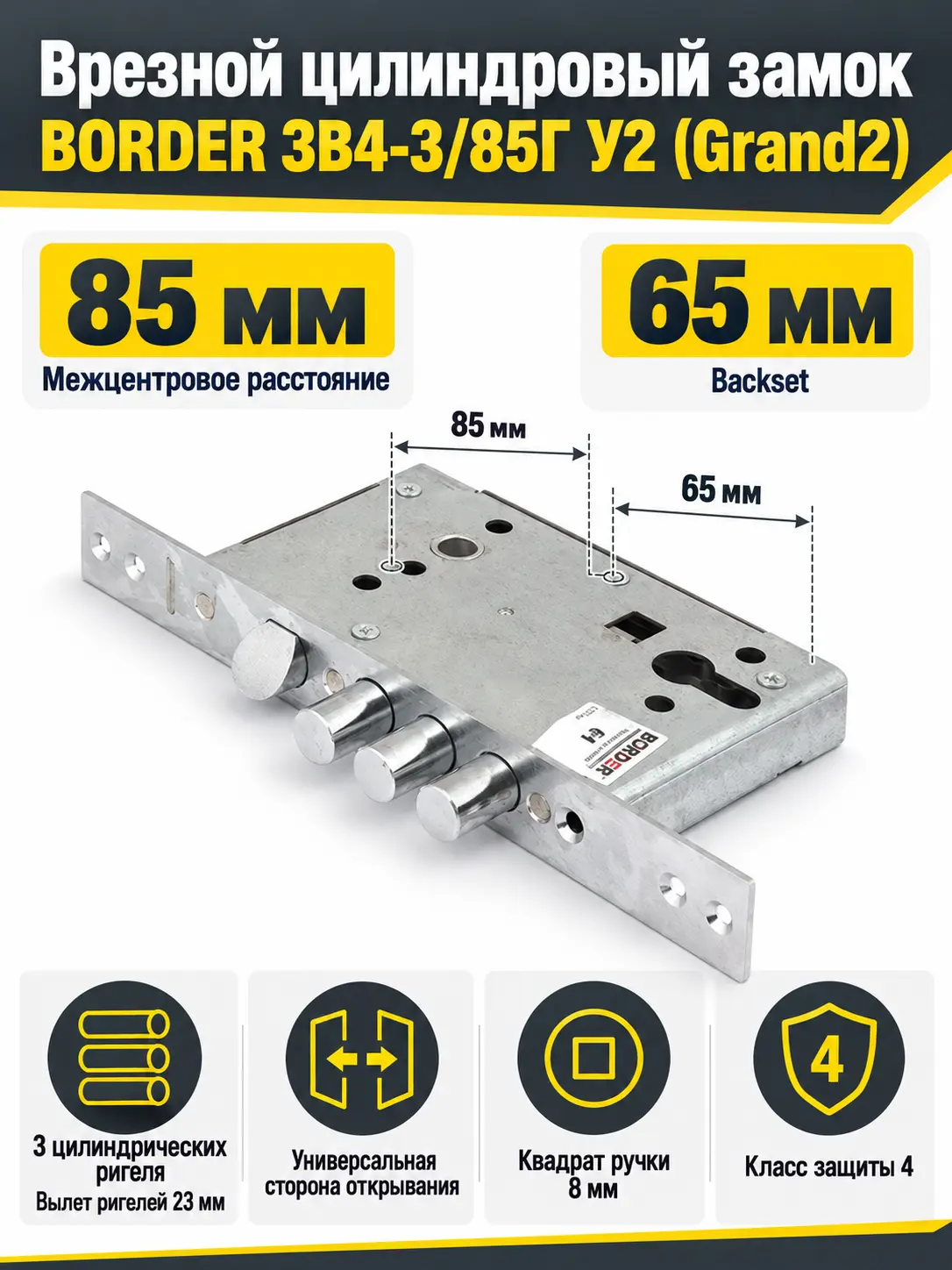

BORDER 79048-ЗВ4-3/85Г У2 (Grand2) — корпус врезного цилиндрового замка с защелкой и тремя цилиндрическими ригелями. Модель рассчитана на работу с фалевой дверной ручкой и цилиндровым механизмом секретности. Это важно учитывать при подборе комплекта: корпус определяет посадочные размеры и работу запирающего узла, а ручки и декоративные элементы выбираются отдельно.

Замок подходит для установки в дверь с подготовленным или заново формируемым врезным посадочным местом. Его можно рассматривать для входных и внутренних дверей, если конструкция полотна, размеры выреза и расположение отверстий соответствуют параметрам корпуса. При замене старого механизма особенно важно сравнить не только внешнюю форму планки, но и backset, межцентровое расстояние, квадрат ручки и габариты торцевой планки.

Основные параметры модели

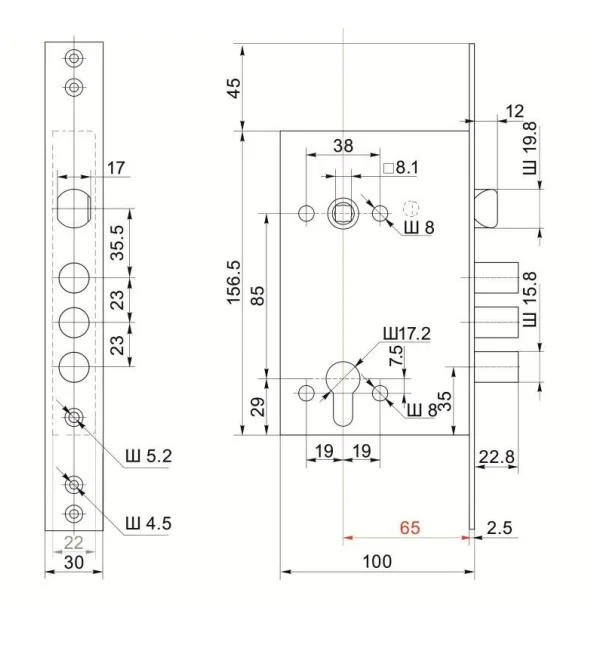

Межцентровое расстояние замка составляет 85 мм. Backset, то есть расстояние от торцевой планки до оси цилиндрового механизма, равен 65 мм. Под шпиндель нажимной ручки предусмотрен квадрат 8 мм. Такое сочетание размеров позволяет предметно сопоставить BORDER ЗВ4-3/85Г с существующей дверной подготовкой и подходящей фурнитурой.

Запирающая часть включает три цилиндрических ригеля диаметром 15,6 мм. Их вылет составляет 23 мм. Замок имеет одну точку запирания, а отдельное дополнительное запирание изнутри конструкцией не предусмотрено. Класс защиты модели — 4. Защелка классического типа может быть переустановлена под нужное направление закрывания двери, поэтому корпус применим для правого и левого открывания.

Лицевая планка выполнена в цвете хром и имеет гальваническое покрытие. Ее ширина составляет 30 мм, длина — 246,5 мм. Эти размеры следует проверять при замене замка: даже совпадение межосевого расстояния не гарантирует, что планка без доработки войдет в существующую выборку на торце полотна.

Совместимость и подбор комплектующих

Для сборки дверного узла потребуется совместимый цилиндровый механизм, ручки под квадрат 8 мм и подходящие декоративные элементы. Ручки, ответная планка и накладки в комплект не входят. Длину цилиндра подбирают по толщине двери и установленным накладкам, чтобы цилиндр не выступал из них чрезмерно и не оказался утопленным.

Ответную планку следует выбирать с учетом формы коробки и положения ригелей и защелки. Перед заказом сравните расположение всех отверстий с дверью или демонтированным замком. Другие корпуса и комплектующие для аналогичных задач представлены в разделе дверные замки, где удобно сопоставить тип механизма и монтажные параметры.

Что проверить перед покупкой

• межцентровое расстояние между осями ручки и цилиндра — 85 мм;
• backset от лицевой планки до оси цилиндра — 65 мм;
• совместимость ручек с квадратом 8 мм;
• размер торцевой планки 30 × 246,5 мм и форму существующей выборки;
• направление защелки и возможность ее корректной переустановки;
• размер цилиндра, положение ответной части и достаточную толщину полотна;
• наличие отдельно приобретаемых ручек, накладок, ответной планки и подходящего крепежа.

Характеристики

Практический вывод

BORDER 79048-ЗВ4-3/85Г подойдет для дверного узла, рассчитанного на цилиндровый корпус с межцентровым расстоянием 85 мм и backset 65 мм. Для корректного выбора сопоставьте размеры корпуса и планки с дверью, заранее подберите цилиндр, ручки с квадратом 8 мм и ответную часть. Монтаж и регулировку следует выполнять без перекоса корпуса, после чего проверить свободный ход защелки, ручки и всех трех ригелей при открытой двери.
