Замок врезной ГАРДИАН-1011-4кл (б н РФ

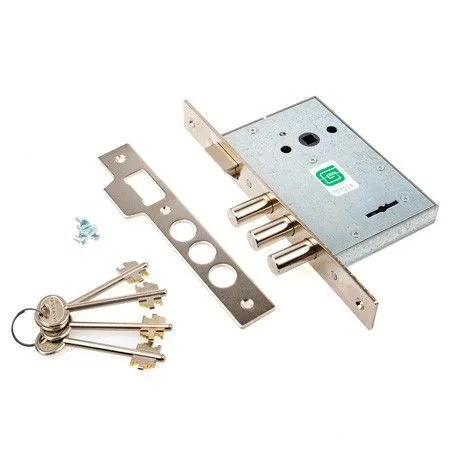

Врезной сувальдный замок Гардиан 10.11

Гардиан 10.11 — корпусной врезной замок с сувальдным механизмом, защелкой под нажимную ручку и одной точкой запирания. Модель подходит для установки в дверное полотно толщиной от 30 до 75 мм. Замок можно использовать при комплектации новой двери или для замены механизма с совпадающими посадочными параметрами.

Главные размеры для подбора — backset 50 мм и межцентровое расстояние 77 мм. Backset определяет расстояние от торцевой планки до оси ключевого отверстия, а межцентровое расстояние — промежуток между осями ключевого отверстия и квадрата ручки. Эти значения необходимо сверять вместе: совпадения только одного размера недостаточно для корректной замены старого замка.

Механизм запирания и защелка

В модели применяется сувальдный механизм с двойной бородкой ключа и шестью сувальдами. Замок относится ко 2 классу по ГОСТ 5089-2011. Запирание выполняют три цилиндрических ригеля диаметром 13,5 мм; максимальный вылет ригелей составляет 26 мм. Механизм не автоматический — для запирания требуется повернуть ключ.

Универсальная защелка позволяет адаптировать замок к правому или левому направлению открывания двери. Перед монтажом следует определить направление закрывания полотна и проверить положение скоса защелки. Любое изменение ее положения выполняют при снятом и ненагруженном замке, соблюдая инструкцию к изделию.

Размеры и подбор фурнитуры

Габариты корпуса составляют 130 × 82 × 18,5 мм. Замок крепится лицевой планкой с гальваническим покрытием цвета хром. Дверные ручки в комплект не входят. Для модели подходят ручки на планке с межцентровым расстоянием 77 мм; в документации также предусмотрена установка с совместимой раздельной фурнитурой. При подборе ручек важно дополнительно проверить размер квадрата, расположение крепежных отверстий и отсутствие помех для корпуса замка.

Если требуется сравнить модель с другими механизмами по типу секретности, размерам и расположению защелки, используйте раздел дверных замков. Сопоставление установочных размеров особенно важно при замене уже врезанного корпуса: изменение посадочного места может потребовать доработки дверного полотна и ответной части.

Что проверить перед заказом

• Толщину полотна: допустимый диапазон для модели — 30–75 мм.
• Размер имеющейся ниши и габариты корпуса 130 × 82 × 18,5 мм.
• Backset 50 мм и межцентровое расстояние 77 мм.
• Положение отверстий в торце двери и размеры лицевой планки.
• Направление открывания и возможность перестановки универсальной защелки.
• Совместимость ручек, квадрата и крепежа с дверным полотном.
• Необходимость ответной планки, декоративных накладок и монтажных винтов для конкретной двери.

При замене полезно снять старый замок и измерить его корпус, а не ориентироваться только на название модели или внешний вид планки. Ригели должны свободно входить в ответные отверстия без трения и боковой нагрузки. После установки работу механизма сначала проверяют при открытой двери, а затем — при закрытой.

Характеристики Гардиан 10.11

Итог

Гардиан 10.11 подойдет для двери, рассчитанной на корпус размером 130 × 82 × 18,5 мм, backset 50 мм и ручку с межцентровым расстоянием 77 мм. Универсальная защелка упрощает подбор по направлению открывания, однако размеры ниши, ответной части и фурнитуры необходимо проверить до покупки. Такой подход позволит установить замок без лишней доработки двери и обеспечить свободный ход защелки и ригелей.
