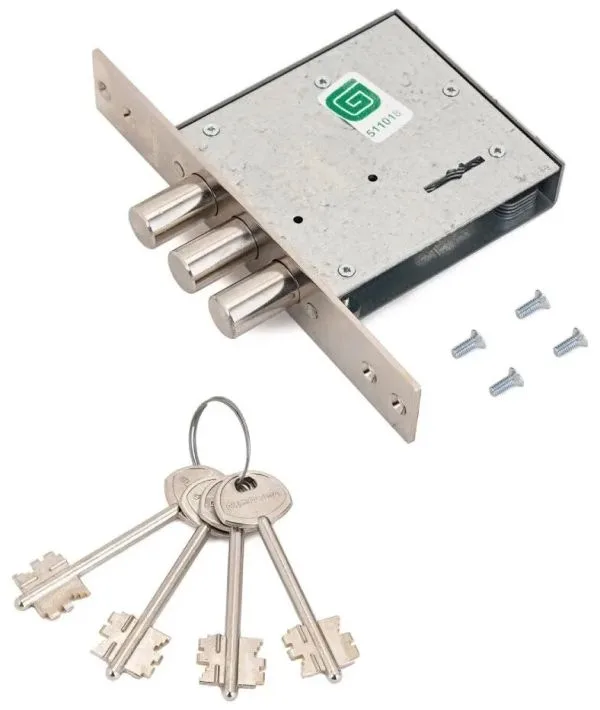

Замок врезной ГАРДИАН-3001-4кл

Врезной замок Гардиан 3001 для металлической двери

Гардиан 3001, официальное обозначение модели — Гардиан 30.01, представляет собой врезной сувальдный замок 30 серии. Он предназначен для установки в металлические двери, металлические шкафы и сейфы. Конструкция универсальна по направлению открывания, поэтому модель может применяться как на правой, так и на левой двери при условии совпадения монтажных размеров.

Это замок без ручечного узла: запирание выполняют три цилиндрических ригеля. Такая конфигурация подходит для установки в качестве самостоятельного запирающего механизма или дополнительного замка во входной двери. Для подбора других вариантов и сопутствующей фурнитуры можно перейти в раздел дверных замков.

Размеры и основные параметры

Бэксет, то есть расстояние от лицевой планки до оси ключевого отверстия, составляет 65 мм. Корпус имеет размеры 90 × 97,5 × 22 мм. Эти параметры особенно важны при замене существующего механизма: совпадение только общей формы корпуса не гарантирует, что ключевая скважина и крепежные точки окажутся на прежних местах.

Лицевая планка имеет длину 165 мм и ширину 30 мм, ее цвет — хром. Замок оснащен тремя ригелями диаметром 15,8 мм; при запирании они выдвигаются на 26 мм. Сувальдный механизм включает 8 сувальд и предусматривает более 1,6 млн кодовых комбинаций. Для эксплуатации предусмотрены четыре ключа.

Где применять Гардиан 30.01

Модель рассчитана на металлические двери, шкафы и сейфы. При подборе для входной двери необходимо учитывать толщину полотна: рабочий диапазон составляет 40–75 мм. Также важно проверить, достаточно ли длины ключа с учетом толщины двери, декоративных панелей и накладок. Если полотно выходит за указанный диапазон или имеет массивную отделку, конфигурацию ключей следует согласовать до покупки.

При замене старого замка измерьте не только нишу под корпус, но и бэксет, толщину корпуса, положение ключевого отверстия, размер лицевой планки и расположение отверстий под ригели в дверной коробке. Ответная часть должна принимать все три ригеля свободно, без перекоса и трения. Не следует увеличивать отверстия в полотне до окончательного сравнения размеров нового механизма со старым.

Характеристики

Что проверить перед заказом

• Совпадение бэксета 65 мм с положением ключевой скважины в двери.
• Размер ниши под корпус 90 × 97,5 × 22 мм.
• Совместимость лицевой планки размером 165 × 30 мм с торцом полотна.
• Расположение ответных отверстий под три ригеля.
• Толщину металлической двери вместе с декоративными накладками.
• Достаточную длину ключей для конкретной конструкции полотна.

Практическая рекомендация

Гардиан 3001 подойдет для новой установки или замены врезного сувальдного механизма, если совпадают посадочные размеры и положение ключевой скважины. До монтажа проверьте работу замка вне двери, затем примерьте корпус без усилия и убедитесь, что ригели свободно входят в ответные отверстия. Точная сверка размеров снижает риск дополнительной обработки металлического полотна и помогает сохранить правильную геометрию запирания.
