Замок врезной LS 1423-АВ

Врезной замок LS 1423-АВ: назначение и параметры выбора

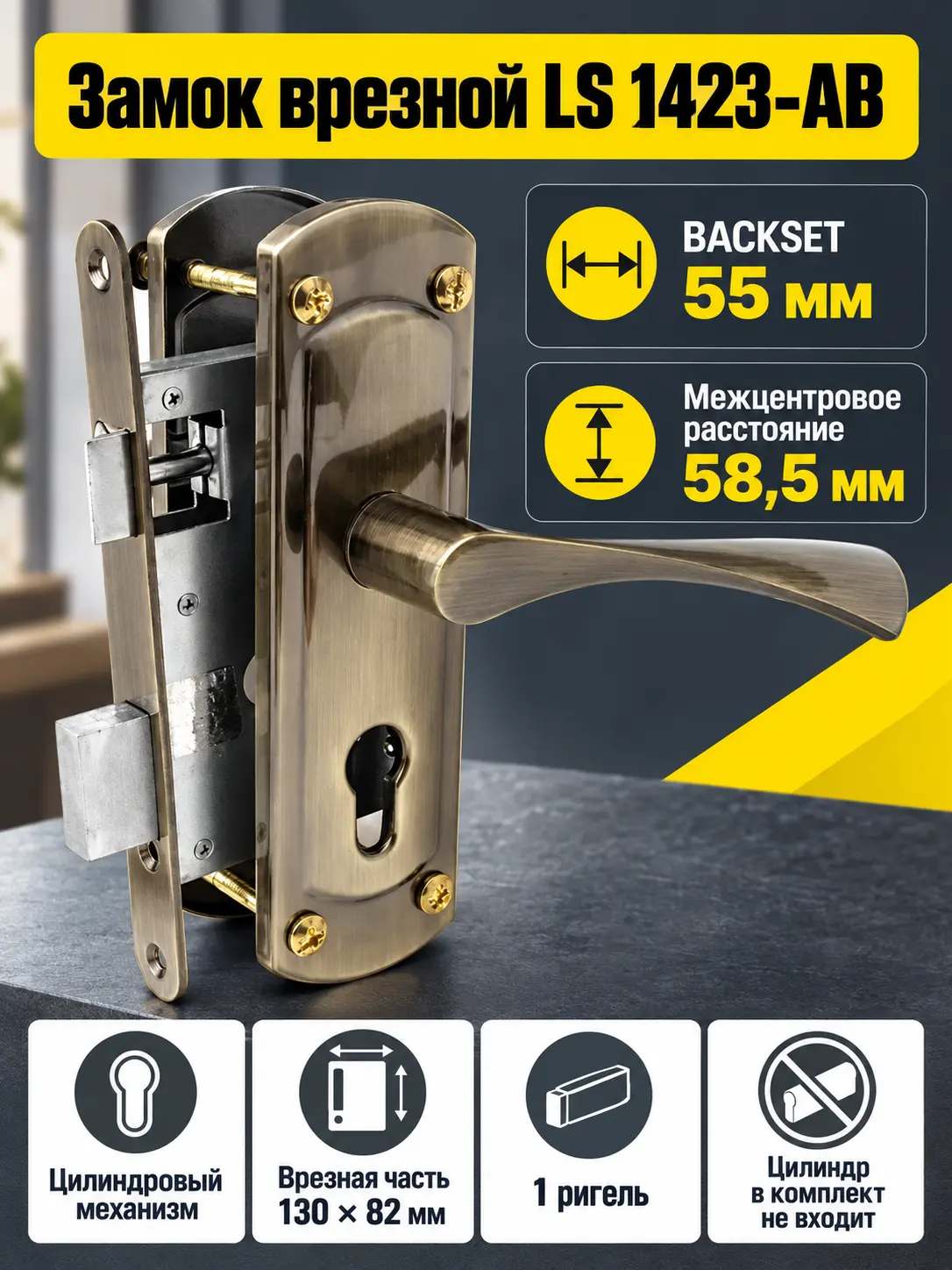

LS 1423-АВ — врезной дверной замок бренда LS с цилиндровым типом механизма секретности. Модель выполнена в цвете бронза и рассчитана на установку внутрь дверного полотна. Такой формат подходит для комплектации новой двери или замены установленного замка, если совпадают габариты корпуса, положение функциональных отверстий и размеры наружных планок.

Главные параметры модели — удаление ключевого отверстия, или BACKSET, 55 мм и межцентровое расстояние 58,5 мм. Эти величины нужно сравнивать в первую очередь: они определяют положение цилиндрового механизма и ручки относительно торца двери. Для корректного подбора важны не только общие размеры корпуса, но и взаимное расположение всех отверстий.

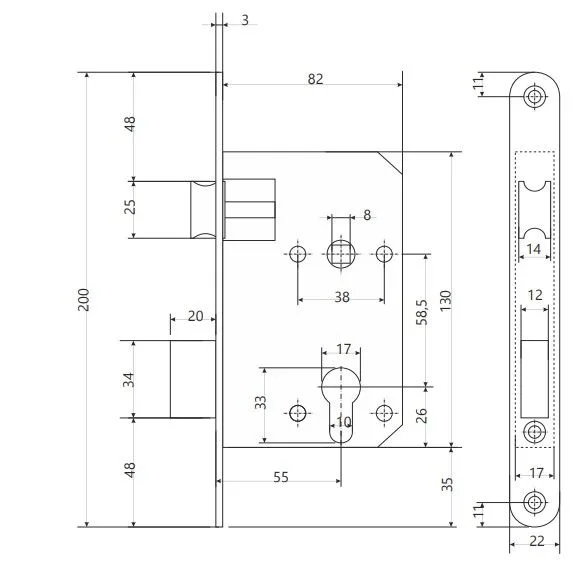

Размеры корпуса и планок

Высота врезной части замка составляет 130 мм, ширина — 82 мм. Лицевая планка имеет размер 200 × 22 мм. Эти данные помогают оценить, войдёт ли корпус в существующую выборку дверного полотна и перекроет ли торцевая планка подготовленное посадочное место.

Планка ручки имеет длину 200 мм и ширину 60 мм, а расстояние между её крепёжными отверстиями составляет 160 мм. При замене замка полезно снять старую фурнитуру и измерить не только корпус, но и наружную зону установки: несовпадение ширины планки или крепёжных точек может потребовать подготовки новых отверстий.

Комплектация дверной системы

LS 1423-АВ работает с цилиндровым механизмом секретности, однако сам цилиндр в комплектацию не входит. Его следует подобрать отдельно с учётом толщины двери, размеров накладок и требуемого расположения кулачка. Также до покупки проверьте совместимость ручки, квадратного стержня и крепежа с конкретной дверью.

В замке предусмотрен один ригель. Функция автоматического закрывания отсутствует, поэтому модель не следует выбирать для сценария, где требуется автоматическое запирание при закрытии двери. Направление открывания и возможность перестановки защёлки необходимо сопоставить с конструкцией двери до монтажа.

Что проверить перед заказом

• BACKSET существующего замка — для LS 1423-АВ требуется 55 мм.
• Межцентровое расстояние между осями ручки и цилиндра — 58,5 мм.
• Размер посадочной выборки под корпус — не менее габаритов врезной части 130 × 82 мм с учётом монтажных допусков.
• Размер торцевой зоны под лицевую планку 200 × 22 мм.
• Габариты планки ручки 200 × 60 мм и крепёжное расстояние 160 мм.
• Толщину двери и подходящую длину приобретаемого цилиндра.
• Сторону открывания двери и положение защёлки.

Если вы комплектуете дверь с нуля или сравниваете несколько вариантов, другие дверные замки удобно подбирать по типу механизма, межцентровому расстоянию, BACKSET и размерам корпуса. Совпадение этих параметров важнее внешнего сходства моделей.

Характеристики LS 1423-АВ

Итог

Врезной замок LS 1423-АВ — модель в бронзовом исполнении для дверной системы с отдельно подбираемым цилиндром. Она подходит в тех случаях, когда требуются BACKSET 55 мм, межцентровое расстояние 58,5 мм и корпус размером 130 × 82 мм. Перед покупкой сопоставьте все посадочные размеры, конфигурацию двери и параметры дополнительной фурнитуры.
