Врезной замок LS 85/20 CR

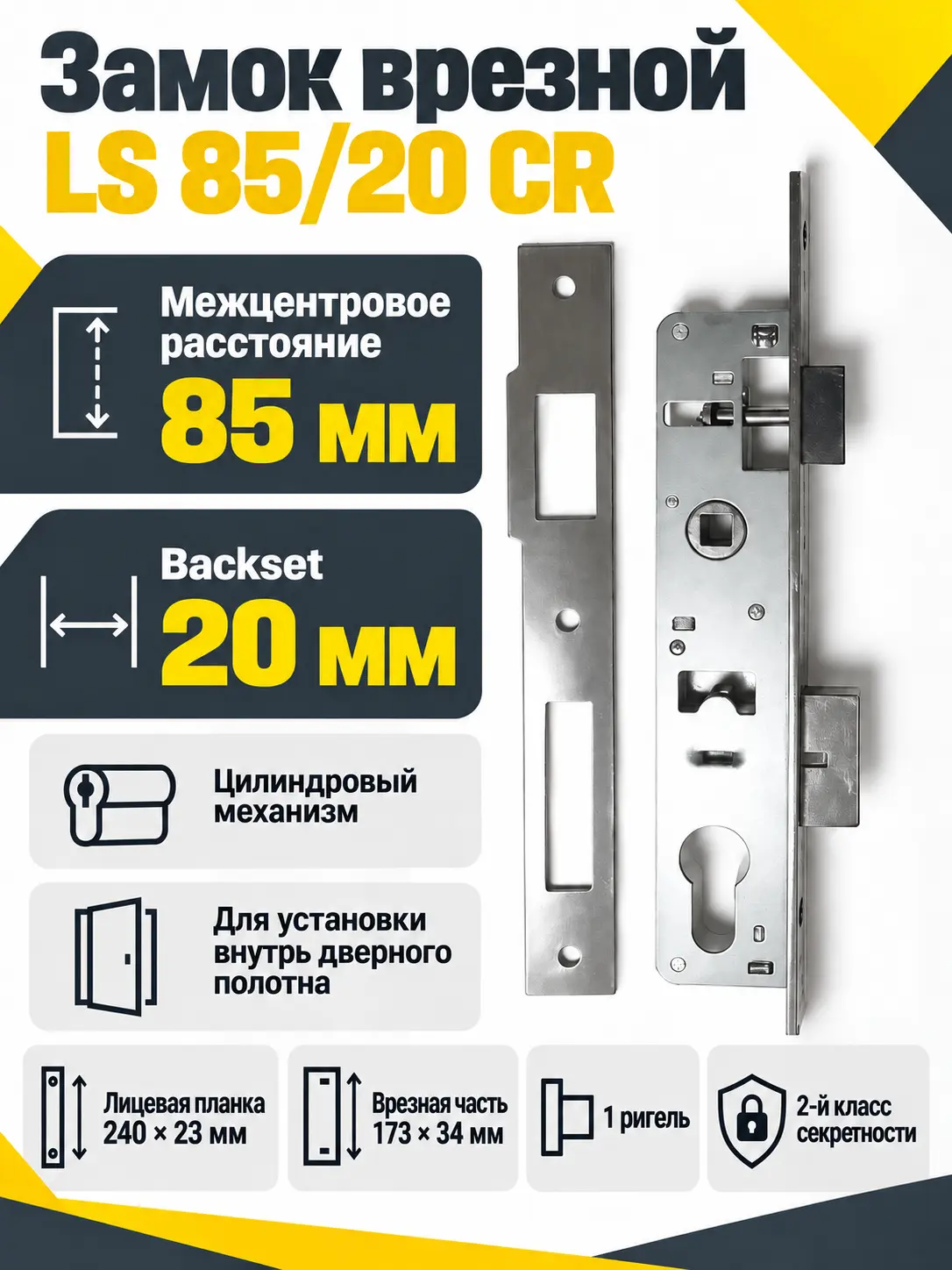

LS 85/20 CR — корпус врезного дверного замка под цилиндровый механизм секретности. Модель предназначена для установки внутрь дверного полотна и может использоваться при первичной комплектации двери либо для замены старого замка с совпадающей геометрией. Основные параметры выбора — межцентровое расстояние 85 мм, удаление ключевого отверстия 20 мм и размеры корпуса. Цвет лицевой части — хром.

Замок относится к комплектующим, совместимость которых определяется не только общим типом двери. Перед покупкой необходимо сопоставить посадочное место, положение осей ручки и цилиндра, габариты врезной части, а также длину и ширину лицевой планки. Другие дверные замки могут иметь похожее назначение, но отличаться backset, межцентровым расстоянием и формой корпуса.

Размеры и конструктивные параметры

Межцентровое расстояние модели составляет 85 мм. Этот размер измеряется между центрами отверстий под квадрат ручки и цилиндровый механизм. Backset 20 мм показывает расстояние от края лицевой планки до оси ключевого отверстия. Оба значения следует проверять совместно: совпадение только одного параметра не гарантирует, что корпус подойдет к подготовленной выборке в дверном полотне.

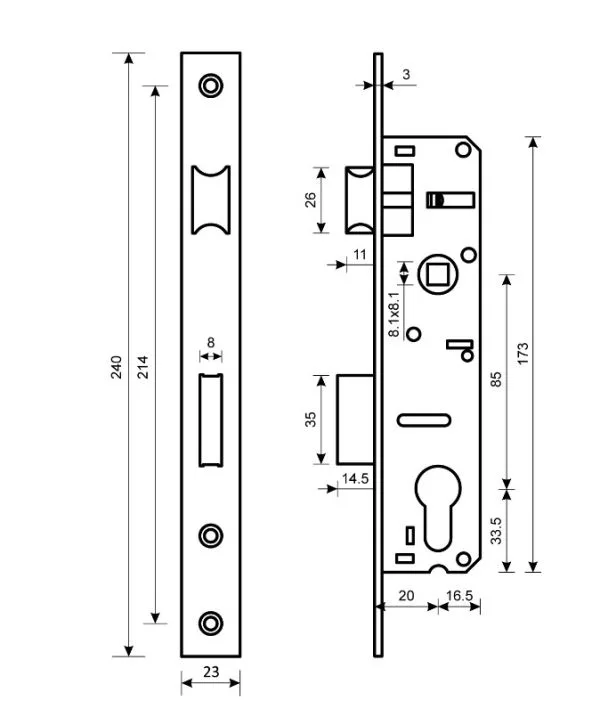

Лицевая планка имеет длину 240 мм и ширину 23 мм. Размер врезной части корпуса — 173 мм по высоте и 34 мм по ширине. В конструкции предусмотрен один ригель. Для модели указан 2-й класс секретности, однако итоговые свойства дверного узла также зависят от выбранного цилиндра, ответной части, качества двери и правильности установки.

Как проверить совместимость

При замене замка удобнее снять размеры со старого корпуса до оформления заказа. Измерьте межосевое расстояние, backset, высоту и глубину посадочной выборки, ширину торца двери и расположение крепежных отверстий. Сравните форму и положение рабочих элементов. Если дверь новая, ориентируйтесь на проектную схему дверного блока и размеры устанавливаемой ручки с цилиндром.

Цилиндровый тип механизма означает, что корпус должен использоваться с совместимыми элементами дверной фурнитуры. Перед заказом отдельно определите требуемую длину цилиндра с учетом толщины полотна и накладок, проверьте размер квадрата ручки и уточните состав поставки. Нельзя подгонять несовместимый корпус за счет чрезмерного расширения выборки: это может ослабить участок дверного полотна.

Практические рекомендации

• Сравнивайте размеры в миллиметрах, не ориентируясь только на внешний вид замка.
• Проверяйте расстояние 85 мм между центрами ручки и цилиндра.
• Учитывайте backset 20 мм при разметке положения ручки и цилиндра относительно торца двери.
• Убедитесь, что планка 240 × 23 мм помещается на торце полотна и совпадает с подготовленным пазом.
• Перед монтажом проверьте свободный ход механизма без приложения чрезмерного усилия.
• Длину цилиндра и крепежа подбирайте с учетом фактической толщины двери и установленных накладок.

Характеристики замка

Итог

Врезной замок LS 85/20 CR стоит выбирать по точному совпадению установочных размеров: 85 мм между осями, backset 20 мм, лицевая планка 240 × 23 мм и врезная часть 173 × 34 мм. При совпадении этих параметров и расположения отверстий модель можно рассматривать для комплектации или замены цилиндрового дверного замка.
