Замок врезной LS для китайских дверей ЗВ1-08-CP-L

Врезной замок LS ЗВ1-08-CP-L для металлической двери

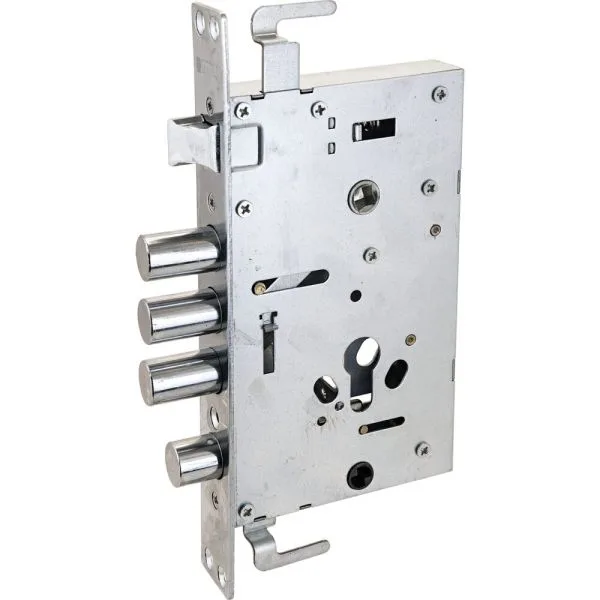

LS ЗВ1-08-CP-L — корпус врезного замка для китайских металлических дверей. Модель подходит прежде всего для замены механизма с совпадающими габаритами корпуса, размером лицевой планки и расположением функциональных отверстий. Замок оснащен цилиндровым механизмом секретности и тремя ригелями, а его видимая лицевая планка имеет хромированное цветовое исполнение.

При подборе замка для уже установленной двери недостаточно ориентироваться только на внешнее сходство или общее название серии. Корпуса для китайских металлических дверей могут различаться шириной и высотой, межцентровым расстоянием, расположением цилиндра и ручки, направлением исполнения, формой планки и точками крепления. Поэтому модель ЗВ1-08-CP-L следует сопоставлять с прежним механизмом по нескольким размерам одновременно.

Размеры и основные параметры

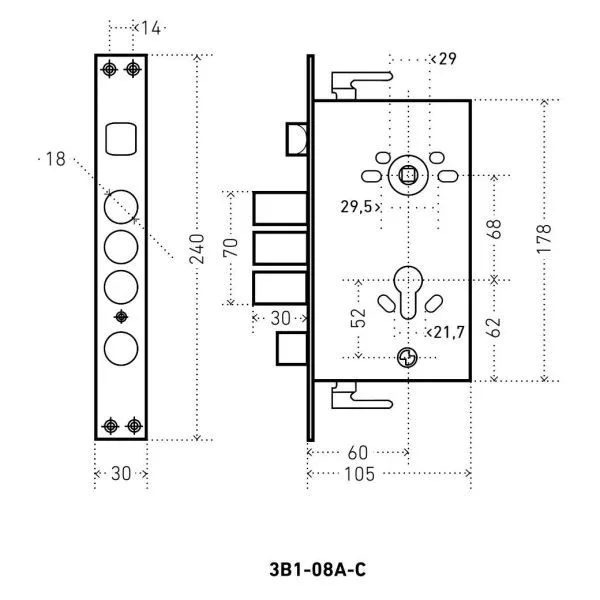

Лицевая планка замка имеет длину 240 мм и ширину 30 мм. Габариты врезной части составляют 178 мм по высоте и 105 мм по ширине. Межцентровое расстояние равно 68 мм — это дистанция между центрами отверстий под ручку и цилиндровый механизм. Запирание выполняют три ригеля.

Для каких случаев подходит модель

Замок рассчитан на установку в китайскую металлическую дверь с посадочным местом соответствующей конфигурации. Его целесообразно выбирать как замену изношенному или поврежденному механизму, если совпадают межцентровое расстояние 68 мм, корпус 178 × 105 мм и планка 240 × 30 мм. Точное совпадение уменьшает объем доработки дверного полотна и помогает сохранить корректное положение ручки, цилиндра и ригелей относительно ответной части.

Для сравнения с другими корпусами и подбора сопутствующей фурнитуры можно перейти в раздел дверные замки. При выборе учитывайте не только размеры, но и расположение всех отверстий на корпусе и планке.

Что проверить перед заказом

• Измерьте старый корпус без учета выступающих ригелей и сопоставьте результат с размером 178 × 105 мм.
• Проверьте лицевую планку: ее размер должен соответствовать 240 × 30 мм.
• Измерьте расстояние между центром квадрата ручки и центром цилиндрового отверстия — для этой модели оно составляет 68 мм.
• Сравните сторону расположения элементов и направление исполнения с фотографиями ЗВ1-08-CP-L и демонтированным механизмом.
• Сопоставьте положение ригелей с отверстиями ответной части на дверной коробке.
• До покупки определите, подходят ли имеющиеся ручки, цилиндр и крепеж к новому корпусу.

Практические рекомендации по установке

Перед демонтажем старого механизма зафиксируйте положение ручек, цилиндра и крепежных элементов на фотографии. После снятия приложите оба корпуса друг к другу и сравните контуры, отверстия и расположение ригелей. Не расширяйте посадочное место до полной проверки совместимости.

Устанавливайте замок без перекоса и чрезмерного затягивания крепежа. До окончательной сборки проверьте перемещение ригелей при открытой двери: механизм должен работать свободно, без заеданий и контакта с полотном. Затем аккуратно закройте дверь и убедитесь, что ригели входят в ответные отверстия без усилия. Если требуется изменение посадочного места или ответной части, безопаснее поручить работу специалисту.

Итог

LS ЗВ1-08-CP-L — врезной цилиндровый замок с тремя ригелями для китайской металлической двери. Его ключевые параметры для подбора: межцентровое расстояние 68 мм, лицевая планка 240 × 30 мм и корпус 178 × 105 мм. Модель подойдет для замены при совпадении габаритов, расположения отверстий и направления исполнения.
