Замок врезной LS для китайских дверей ЗВ1-09-CP
Врезной замок LS ЗВ1-09-CP предназначен для замены механизма в китайской металлической двери. Модель имеет цилиндровый тип механизма, межцентровое расстояние 68 мм, три ригеля и хромированное цветовое исполнение.

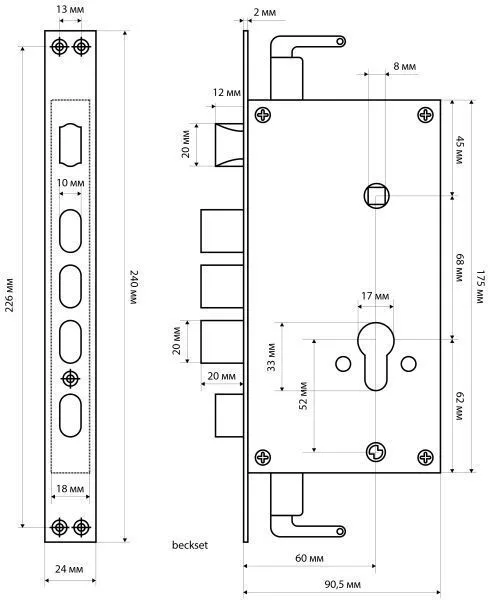

Перед заказом сопоставьте с установленным замком размеры лицевой планки 226 × 24 мм и врезной части 175 × 90,5 мм, а также расположение всех отверстий.
| Межцентровое расстояние | 68 |
| Цвет | Хром |
| Тип механизма секретности | Цилиндровый |
| Тип товара | Врезной замок |
| Бренд | LS |
| Модель | ЗВ1-09-CP |
| Назначение | Для китайских металлических дверей |
| Длина лицевой планки | 226 мм |
| Ширина лицевой планки | 24 мм |
| Высота врезной части замка | 175 мм |
| Ширина врезной части замка | 90,5 мм |
| Количество ригелей | 3 |
Врезной замок LS ЗВ1-09-CP для китайской металлической двери
LS ЗВ1-09-CP — врезной дверной замок, рассчитанный на установку в китайскую металлическую дверь с подходящим посадочным местом. Модель подойдет прежде всего для замены изношенного или неисправного корпуса замка, когда требуется сохранить существующую конфигурацию дверного полотна и подобрать механизм по точным размерам.
Замок выполнен в цвете хром и рассчитан на цилиндровый механизм секретности. Межцентровое расстояние составляет 68 мм, а запирающая часть оснащена тремя ригелями. Эти параметры важны при подборе совместимых ручек, накладок и других элементов установленной дверной фурнитуры.
Размеры и особенности подбора
Длина лицевой планки модели составляет 226 мм, ширина — 24 мм. Врезная часть имеет высоту 175 мм и ширину 90,5 мм. Даже при совпадении названия типа двери замки могут различаться габаритами корпуса, расположением отверстий и конфигурацией планки, поэтому ориентироваться только на внешний вид или межцентровое расстояние недостаточно.
Для подбора приложите линейку к демонтированному механизму и отдельно измерьте корпус, лицевую планку и расстояние между центрами отверстий под ручку и цилиндровый механизм. Сравните положение крепежных отверстий, защелочной части и ригелей. Если старый корпус сохранился, удобнее использовать его как образец.
Совместимость и ограничения
Модель предназначена для китайских металлических дверей, но это не означает совместимость с любым полотном данного типа. Посадочная ниша должна соответствовать врезной части 175 × 90,5 мм, лицевая зона двери — планке 226 × 24 мм, а межцентровое расстояние — значению 68 мм. Также должны совпадать расположение цилиндра, ручки, крепежа и ответных элементов дверной коробки.
Если одновременно меняются ручки, цилиндр или накладки, проверьте их геометрию отдельно. В разделе дверных замков удобно сопоставить этот корпус с другими механизмами по назначению и ключевым установочным размерам.
Что проверить перед заказом
- межцентровое расстояние старого механизма — оно должно составлять 68 мм;
- длину и ширину лицевой планки — 226 × 24 мм;
- высоту и ширину врезной части — 175 × 90,5 мм;
- число и расположение ригелей;
- положение отверстий под ручку, цилиндровый механизм и крепеж;
- соответствие ответной части на дверной коробке;
- сторону и направление работы защелочного узла по образцу старого замка;
- состав необходимых для замены деталей и длину крепежа.
Характеристики LS ЗВ1-09-CP
| Параметр | Значение |
|---|---|
| Тип товара | Врезной замок |
| Бренд | LS |
| Модель | ЗВ1-09-CP |
| Назначение | Для китайских металлических дверей |
| Тип механизма секретности | Цилиндровый |
| Межцентровое расстояние | 68 мм |
| Количество ригелей | 3 |
| Лицевая планка | 226 × 24 мм |
| Врезная часть | 175 × 90,5 мм |
| Цвет | Хром |
| Артикул | 0000012464 |
Практическая рекомендация
До установки проверьте работу механизма без нагрузки и убедитесь, что его подвижные элементы перемещаются свободно. После монтажа сначала испытайте замок при открытой двери, а затем аккуратно проверьте совпадение ригелей с ответными отверстиями. Детали не должны двигаться с усилием или задевать дверную коробку.
LS ЗВ1-09-CP является вариантом для размерно точной замены врезного замка китайской металлической двери. Основные ориентиры выбора — межцентровое расстояние 68 мм, корпус 175 × 90,5 мм, лицевая планка 226 × 24 мм и три ригеля. Совпадение всех установочных параметров поможет избежать доработки дверного полотна и некорректной работы запирающего механизма.
- Межцентровое расстояние
- 68
- Цвет
- Хром
- Тип механизма секретности
- Цилиндровый
- Тип товара
- Врезной замок
- Бренд
- LS
- Модель
- ЗВ1-09-CP
- Назначение
- Для китайских металлических дверей
- Длина лицевой планки
- 226 мм
- Ширина лицевой планки
- 24 мм
- Высота врезной части замка
- 175 мм
- Ширина врезной части замка
- 90,5 мм
- Количество ригелей
- 3
Как проверить совместимость и установить замок LS ЗВ1-09-CP
-
1
Осмотрите дверь
Зафиксируйте положение старого замка, ручек, цилиндрового механизма, лицевой планки и ответных отверстий. Перед работой обеспечьте устойчивое открытое положение двери.
-
2
Сверьте размеры
Сопоставьте межцентровое расстояние 68 мм, размеры врезной части 175 × 90,5 мм и лицевой планки 226 × 24 мм с демонтированным механизмом и посадочным местом.
-
3
Проверьте конфигурацию
Сравните положение ригелей, отверстий под ручку и цилиндр, точек крепления и ответных элементов. Все узлы должны совпадать без принудительной деформации деталей.
-
4
Подготовьте комплектующие
Подберите совместимые ручки, цилиндровый механизм, накладки и крепеж. Убедитесь, что длина крепежных элементов соответствует толщине двери.
-
5
Установите механизм
Разместите замок в посадочной нише без перекоса и закрепите подходящим крепежом. Не затягивайте соединения чрезмерно и не изменяйте корпус механизма.
-
6
Проверьте при открытой двери
Несколько раз плавно проверьте движение ручки, цилиндрового механизма и ригелей. Подвижные элементы должны работать свободно, без заеданий.
-
7
Проверьте закрывание
Осторожно закройте дверь и убедитесь, что ригели входят в ответные отверстия без трения и удара. При несовпадении прекратите проверку и скорректируйте установку.
