Замок врезной Омега ЗВ7 (медь) (10) РФ

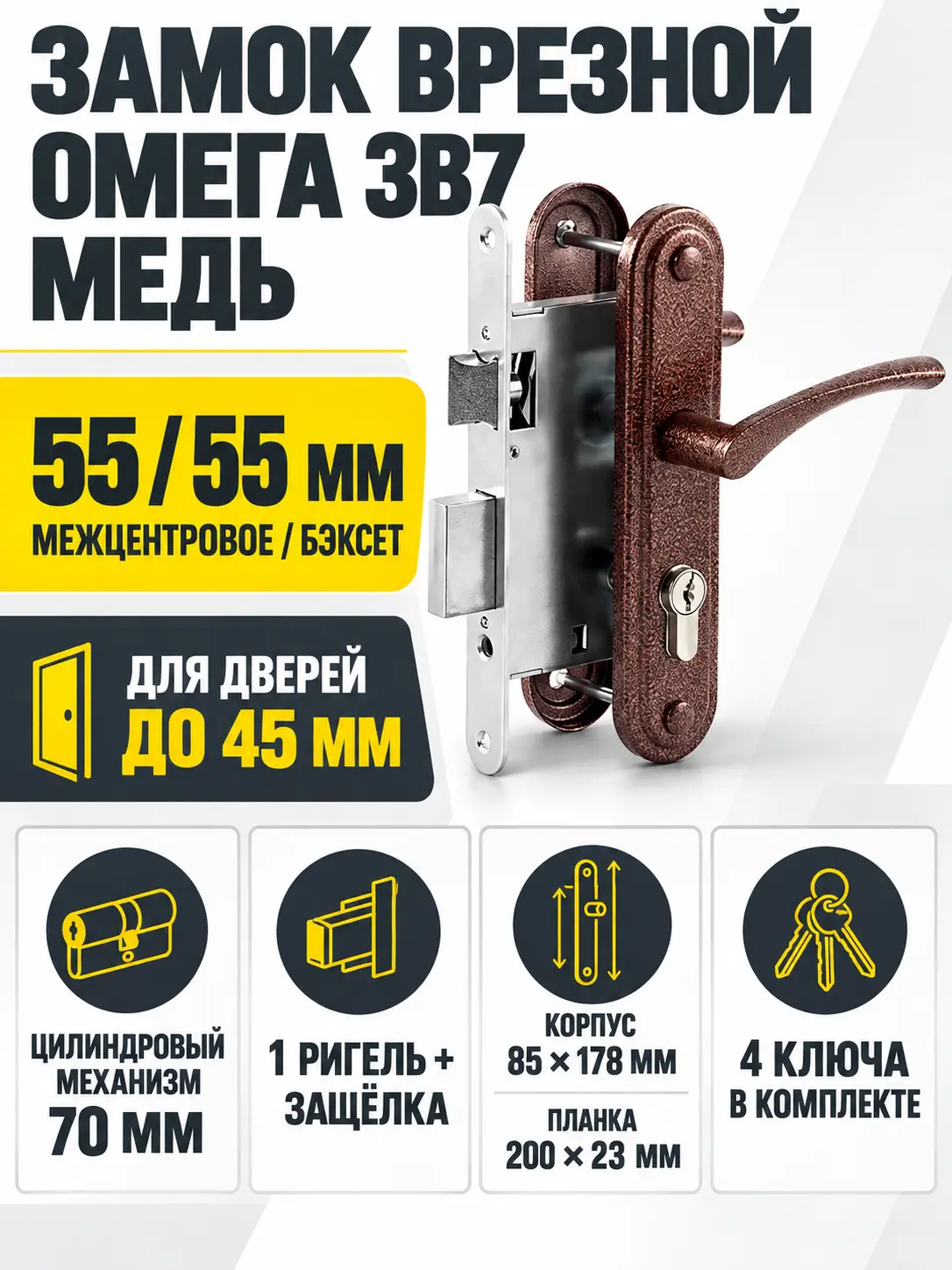

Врезной замок Омега ЗВ7 в цвете «медь»

Омега ЗВ7 — врезной цилиндровый замок с защелкой, одним ригелем и ручками на планке. Модель подходит для установки в дверное полотно толщиной до 45 мм и рассчитана на ручное запирание: функции автоматического закрывания у нее нет. Медное цветовое исполнение позволяет подобрать комплект к дверной фурнитуре близкого оттенка.

Замок поставляется как готовый набор основных деталей: в него входят корпус замка, цилиндровый механизм длиной 70 мм, четыре ключа, ответная планка, ручки на планке РФ1-55.07 и комплект крепежа. Такая комплектация удобна при первичной установке или замене старого механизма, однако совместимость определяется не только внешним видом ручек. Основное значение имеют размеры посадочного места и положение функциональных отверстий.

Размеры и параметры совместимости

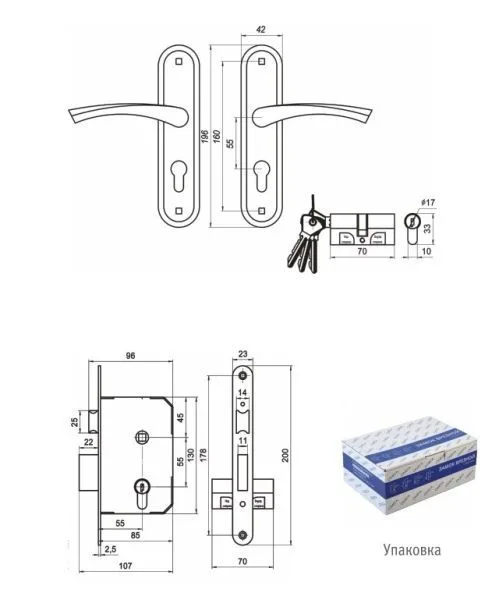

Межцентровое расстояние модели составляет 55 мм. Это расстояние между осью ручки и осью цилиндрового механизма. Бэксет также равен 55 мм и измеряется от торца лицевой планки до оси ключевого отверстия. Корпус имеет размер 85 × 178 мм, а лицевая планка — 200 × 23 мм. Расстояние между крепежными отверстиями ручки составляет 178 мм.

Если замок приобретается для замены установленной модели, последовательно сравните межцентровое расстояние, бэксет, высоту и глубину корпуса, ширину и длину лицевой планки. Отдельно проверьте межкрепежное расстояние ручек и расположение ответной части на коробке. Совпадение только двух размеров 55/55 мм еще не гарантирует установку без изменения дверного полотна.

Подбирая другие дверные замки, полезно сопоставлять эти параметры в одном порядке: тип механизма, межцентровое расстояние, бэксет, габариты корпуса и размеры торцевой планки. Такой подход особенно важен при замене замка в уже подготовленном посадочном месте.

Материалы и конструкция

Корпус и накладки изготовлены из стали, а ручки — из алюминиевого сплава. Замок оснащен цилиндровым механизмом секретности и одним ригелем. Цилиндровая конструкция позволяет управлять запиранием ключом, а защелка работает от нажимных ручек. Исполнение относится ко 2 классу.

Медное покрытие является декоративной характеристикой видимых деталей. При подборе комплекта сравните его оттенок с петлями, накладками и другой фурнитурой непосредственно при одинаковом освещении: передача цвета на экране может отличаться.

Что проверить перед заказом

• Толщину двери. Она должна быть не более 45 мм и соответствовать комплектному цилиндровому механизму длиной 70 мм.
• Межцентровое расстояние. Для Омега ЗВ7 оно равно 55 мм.
• Бэксет. Расстояние от торца планки до оси цилиндра — 55 мм.
• Посадочное место. Сопоставьте его с корпусом 85 × 178 мм и планкой 200 × 23 мм.
• Крепление ручек. Расстояние между крепежными отверстиями — 178 мм.
• Ответную часть. Проверьте ее положение относительно защелки и ригеля при закрытой двери.

До монтажа осмотрите детали, проверьте работу цилиндра каждым ключом и убедитесь, что ручки свободно возвращаются в исходное положение. Примерку выполняйте без усилия. Если размеры старой выборки отличаются, дорабатывать дверь следует только после разметки и оценки того, не ослабит ли это полотно.

Характеристики Омега ЗВ7

Итог

Омега ЗВ7 в цвете «медь» подойдет для двери толщиной до 45 мм, если посадочное место соответствует корпусу 85 × 178 мм, планке 200 × 23 мм и схеме 55/55 мм. Комплект с цилиндром, ключами, ручками, ответной планкой и крепежом подходит для полной установки, а точная сверка размеров до заказа помогает избежать лишней доработки двери.
