Замок врезной Омега ЗВ9.1-01 (бриллиант) сувальдный (10) РФ

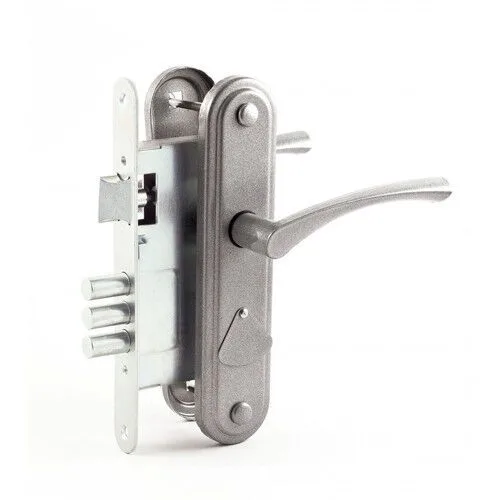

Врезной сувальдный замок Омега ЗВ9.1-01

Омега ЗВ9.1-01 — врезной дверной замок серии ЗВ9 с сувальдным механизмом, защёлкой под ручку и тремя ригелями. Модель предназначена для установки в деревянные и стальные двери толщиной до 50 мм. Исполнение «бриллиант» позволяет подобрать лицевые элементы в тон совместимой дверной фурнитуре, однако оттенок лучше оценивать по фотографии при одинаковом освещении.

Замок подходит для правого и левого открывания: в конструкции применяется реверсивная защёлка. Это упрощает подбор по направлению двери, но не отменяет проверки геометрии посадочного места. Модель не имеет отдельной задвижки и функции автоматического закрывания. Запирание выполняется сувальдным механизмом с тремя цилиндрическими ригелями.

Установочные размеры и особенности конструкции

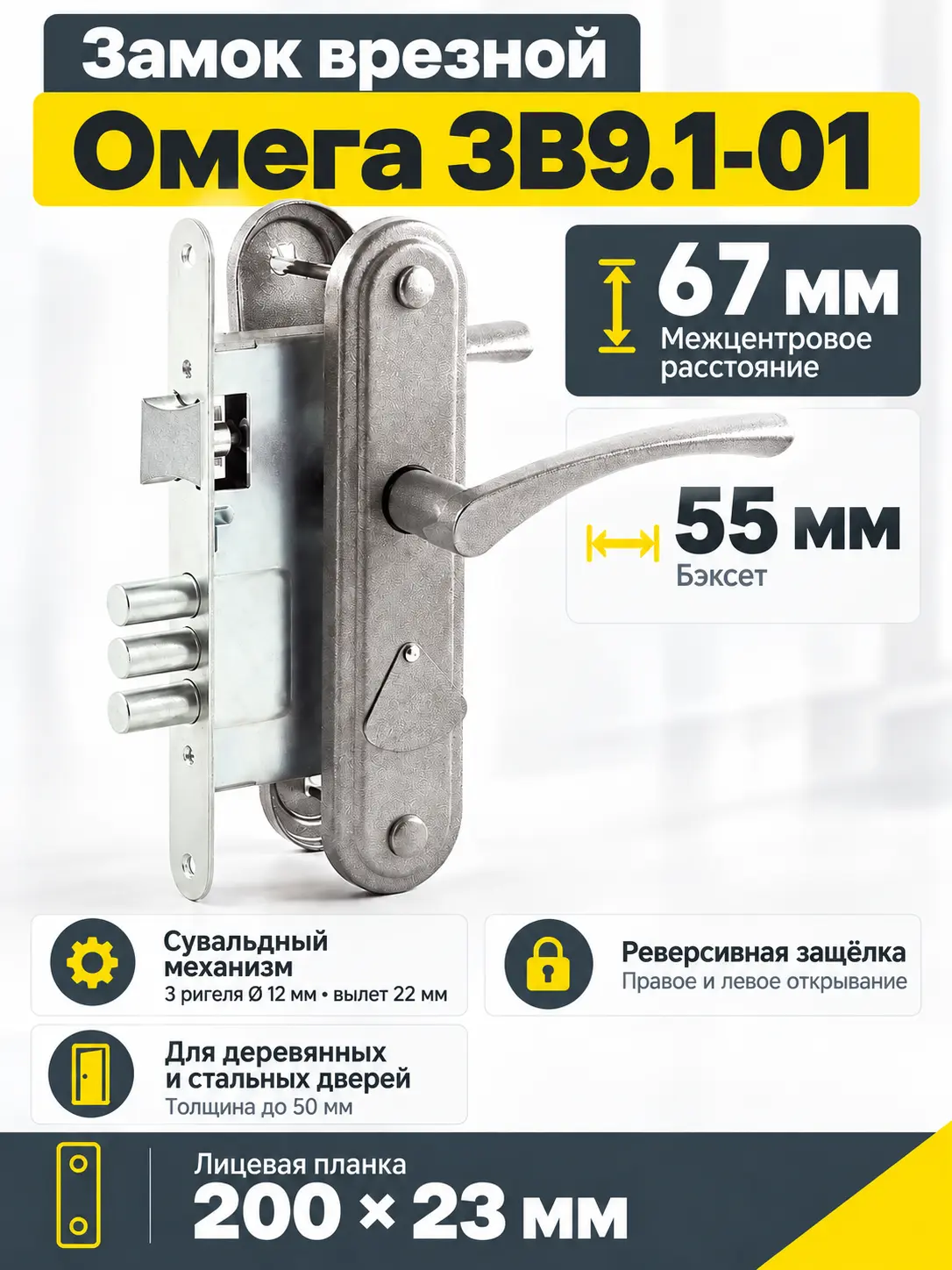

Основные размеры, от которых зависит совместимость, — межцентровое расстояние 67 мм и бэксет 55 мм. Межцентровое расстояние измеряют между осью квадрата ручки и осью ключевого отверстия. Бэксет определяют от торца лицевой планки до оси ключевого отверстия. Эти параметры нельзя считать взаимозаменяемыми: при замене старого замка необходимо отдельно сопоставить каждое значение.

Лицевая планка имеет длину 200 мм и ширину 23 мм. Замок оснащён тремя ригелями диаметром 12 мм; их вылет составляет 22 мм. Для корректной работы ответная часть дверной коробки должна соответствовать положению защёлки и ригелей, а полотно — обеспечивать достаточное пространство для корпуса замка.

Где применяется модель

ЗВ9.1-01 можно использовать при оснащении новой двери или при замене замка с совпадающей посадочной геометрией. Модель рассчитана на деревянные и стальные полотна толщиной не более 50 мм. При замене особенно важно сравнить не только тип механизма, но и расположение осей, размеры торцевой планки, положение крепёжных отверстий и габариты имеющейся выборки.

Если одновременно подбираются ручки, накладки или другие элементы, полезно заранее просмотреть подходящие дверные замки и сопоставить их установочные параметры. Для этой модели требуются элементы, рассчитанные на межцентровое расстояние 67 мм и соответствующую толщину полотна.

Что проверить перед заказом

• Толщину двери. Она не должна превышать 50 мм.
• Межцентровое расстояние. Для этой модели оно равно 67 мм.
• Бэксет. Расстояние от торца планки до оси ключевого отверстия составляет 55 мм.
• Посадочное место. Сравните габариты корпуса, положение защёлки и ригелей с имеющейся выборкой.
• Лицевую планку. Необходим размер 200 × 23 мм.
• Комплект поставки. Перед покупкой уточните наличие ручек, ключей, ответной планки и крепежа, необходимых для конкретной двери.

Характеристики Омега ЗВ9.1-01

Практический выбор

Омега ЗВ9.1-01 подойдёт для деревянной или стальной двери, если совпадают бэксет 55 мм, межцентровое расстояние 67 мм и размеры лицевой планки 200 × 23 мм. При замене замка сделайте замеры до демонтажа старого механизма и сравните форму корпуса по фотографии. Монтаж в металлическое полотно или изменение существующей выборки лучше поручить специалисту, чтобы сохранить геометрию двери и свободный ход защёлки с ригелями.
