Замок врезной Омега ЗВ9.1-01 (серебро) сувальдный (10) РФ

Врезной замок Омега ЗВ9.1-01: назначение и особенности

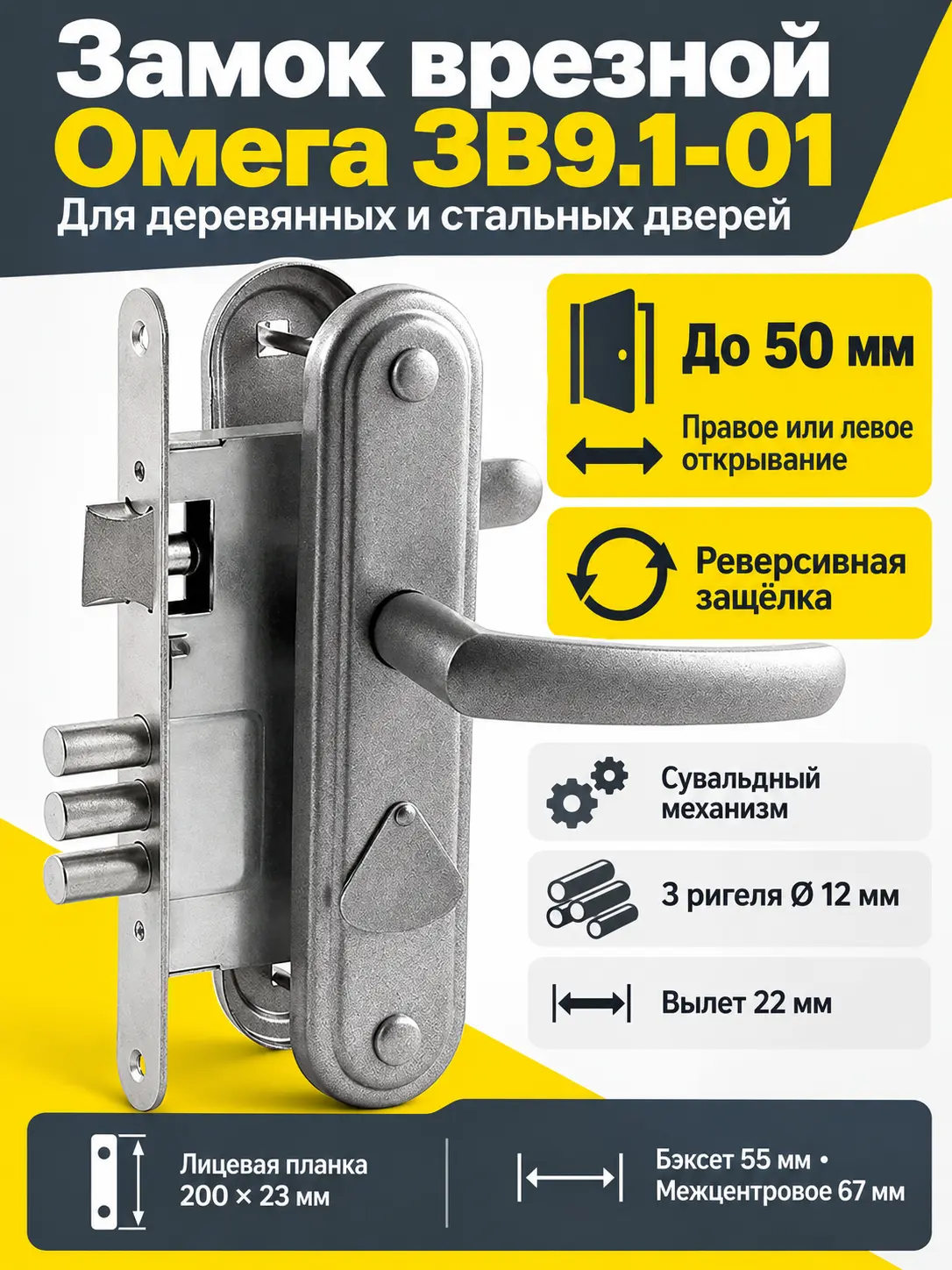

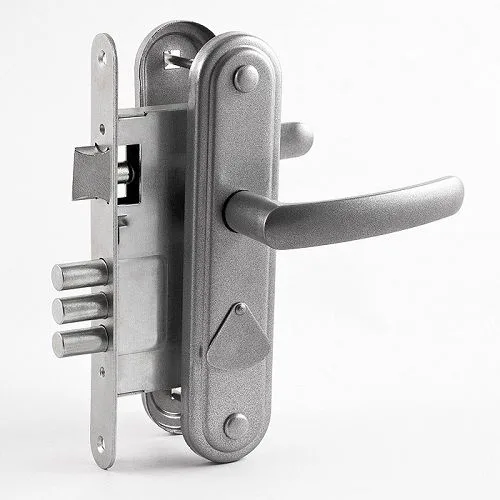

Омега ЗВ9.1-01 — врезной дверной замок с сувальдным механизмом, защёлкой и ручкой на планке. Модель выполнена в серебристом цвете и предназначена для установки в деревянные и стальные дверные полотна толщиной до 50 мм. Реверсивная защёлка позволяет подготовить замок для двери правого или левого открывания, поэтому направление открывания само по себе не ограничивает выбор модели.

Замок подходит для установки в новую дверь или замены механизма с совпадающей геометрией. При подборе замены важны не только тип механизма и внешний вид ручек, но и расположение корпуса внутри полотна. Для этой модели бэксет составляет 55 мм, а расстояние между осью ручки и осью ключевого отверстия — 67 мм. Совпадение этих параметров помогает сохранить корректное положение ручки, ключевого отверстия и ответной части.

Конструкция и рабочие параметры

Запирание выполняют три стальных цилиндрических ригеля диаметром 12 мм. Их вылет составляет 22 мм. В конструкции также предусмотрена защёлка под нажимную ручку. Ручки установлены на планке и имеют серебристое полимерное покрытие; встроенные пружины и фиксаторы поддерживают их рабочее положение.

Лицевая планка имеет длину 200 мм и ширину 23 мм. Эти размеры необходимо учитывать при подготовке паза и особенно при замене уже установленного замка: несовпадение длины или ширины планки может потребовать изменения выборки в торце двери. Класс секретности модели — 1.

Совместимость и выбор

Перед покупкой измерьте толщину дверного полотна, бэксет старого замка и межцентровое расстояние. Для замены также сравните размеры корпуса, положение крепёжных отверстий ручки, габариты лицевой планки и расположение ответных отверстий в коробке. Расстояние между крепёжными отверстиями ручки у этой модели составляет 178 мм.

Сувальдный механизм работает с соответствующим ключом и не предполагает установку цилиндровой личинки. Если в двери сейчас установлен цилиндровый замок, одного совпадения наружных размеров недостаточно: потребуется проверить конструкцию полотна, форму существующей выборки и расположение декоративных элементов. Для сравнения с другими вариантами используйте раздел дверных замков, обращая внимание прежде всего на тип механизма и установочные размеры.

Что проверить перед заказом

• Толщина двери не должна превышать 50 мм.
• Бэксет должен соответствовать значению 55 мм.
• Межцентровое расстояние между ручкой и ключевым отверстием должно составлять 67 мм.
• Размер лицевой планки — 200 × 23 мм.
• Необходимо сопоставить направление защёлки и сторону открывания двери.
• Следует проверить расположение трёх ригелей относительно отверстий ответной части.
• При замене нужно сравнить форму и габариты корпуса с демонтированным замком.

Монтаж требует точной разметки: корпус не должен зажиматься в пазу, лицевая планка должна располагаться ровно, а ригели и защёлка — свободно входить в ответные отверстия. До окончательной фиксации проверьте работу механизма при открытой двери. Это позволяет обнаружить перекос или несовпадение разметки до пробного запирания полотна.

Характеристики Омега ЗВ9.1-01

Итог

Омега ЗВ9.1-01 подойдёт для деревянной или стальной двери толщиной до 50 мм, если установочные размеры соответствуют бэксету 55 мм и межцентровому расстоянию 67 мм. Модель объединяет сувальдное запирание, три ригеля, реверсивную защёлку и нажимную ручку на планке. Для уверенного выбора перед заказом достаточно внимательно сопоставить размеры планки, корпуса и существующей дверной выборки.
